Tuo kaukana origosta oleva IFC-malli

Sujuvan suunnittelun kannalta mallin geometrian tulisi aina olla mahdollisimman lähellä mallin origoa. Joskus tuotavan IFC-mallin geometria on kuitenkin kaukana origosta, ja suunnittelu tulisi tehdä siihen sijaintiin minkä tuotu IFC-malli määrää. Tässä ohjeessa kerrotaan miten kaukana origosta oleva IFC-malli kannattaa tuoda rakennusmalliin, ja miten suunniteltu malli viedään IFC-tiedostoon siten, että geometria sijoittuu tuodun IFC-mallin origoon.

Tuo IFC-malli

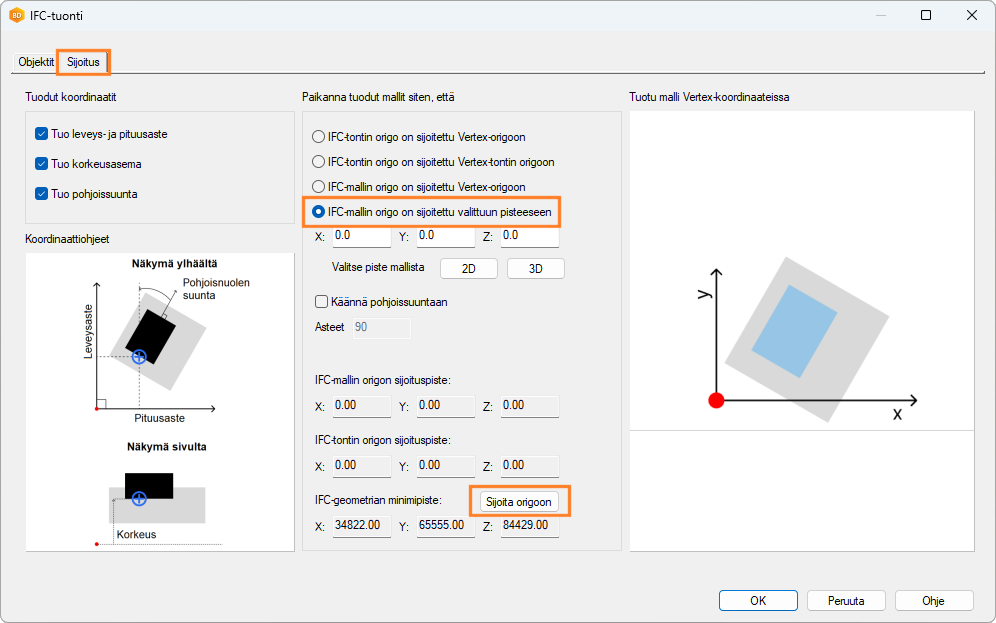

Kun tuot IFC-mallin rakennusmalliin, valitse paikannusvaihtoehto IFC-mallin origo on sijoitettu valittuun pisteeseen. Keskusteluikkunan alaosassa oleva IFC-geometrian minimipiste tarkoittaa sellaisen suorakulmion minimipistettä (x-, y- ja z-koordinaatit ovat pienimmät), jonka sisällä ovat kaikkien mallissa olevien IFC-objektien origot. Tämän pisteen voi sijoittaa Vertex-origoon napsauttamalla Sijoita origoon.

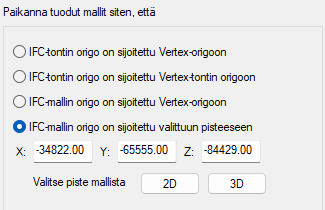

Koordinaatit päivittyvät IFC-mallin origo on sijoitettu valittuun pisteeseen -koordinaattikenttiin.

Tällä tavalla voit tuoda IFC-geometrian Vertex-mallin origoon tai lähelle sitä.

Vie malli IFC-tiedostoon

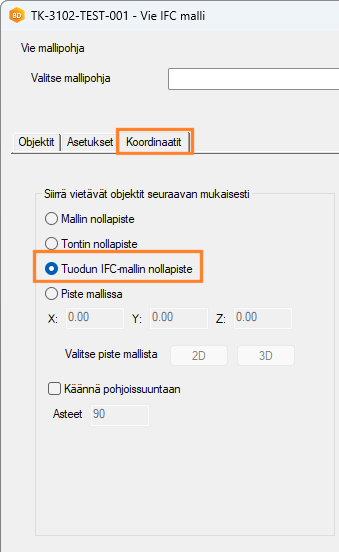

Kun viet suunnitellun mallin IFC-tiedostoon, voit siirtää geometrian alkuperäisen IFC-mallin origon mukaiseen paikkaan, kun valitset vaihtoehdon Tuodun IFC-mallin nollapiste.
