IFC-ominaisuusjoukot

IFC-tiedostoon siirtyy objektien ominaisuustietoja

Voit valita objekteille IFC-ominaisuusjoukkoja. Voit määrittää IFC-ominaisuusjoukkoon ominaisuustietoja, jotka haluat siirtää objektin mukana IFC-tiedostoon.

IFC-ominaisuusjoukkoja on eri tyyppisiä: IFC-standardin yleiset ominaisuusjoukot, Vertex-ominaisuusjoukot sekä Käyttäjän määrittämät ominaisuusjoukot.

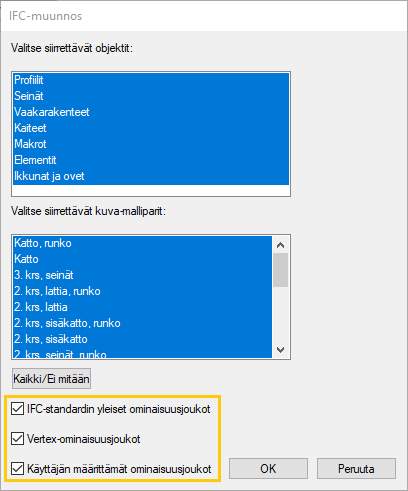

Voit valita IFC-tiedostoon siirrettävät ominaisuusjoukot IFC-muunnoksen yhteydessä.

IFC-standardin yleiset ominaisuusjoukot

Valitse IFC-muunnoksen yhteydessä valintaruutu IFC-standardin yleiset ominaisuusjoukot, kun haluat siirtää objektien ominaisuustietoja IFC-tiedostoon näiden ominaisuusjoukkojen mukaisesti. IFC-standardin yleisiä ominaisuusjoukkoja ei tarvitse lisätä objektikohtaisesti, pelkkä valintaruudun aktivointi IFC-muunnoksen yhteydessä riittää. IFC-standardin yleiset ominaisuusjoukot ovat vakioituja ominaisuusjoukkoja, joiden sisältöön käyttäjä ei voi itse vaikuttaa.

Vertex-ominaisuusjoukot

Voit lisätä objekteille Vertex-ominaisuusjoukkoja. Voit käyttää valmiita ominaisuusjoukkoja tai kirjastoida uusia, asiakaskohtaisia Vertex-ominaisuusjoukkoja. Asiakaskohtaisiin Vertex-ominaisuusjoukkoihin voit itse valita objektityypin siirrettävät ominaisuustiedot. Valitse IFC-muunnoksen yhteydessä valintaruutu Vertex-ominaisuusjoukot, kun haluat siirtää objektien ominaisuustietoja Vertex-ominaisuusjoukkojen mukaisesti.

Käyttäjän määrittämät ominaisuusjoukot

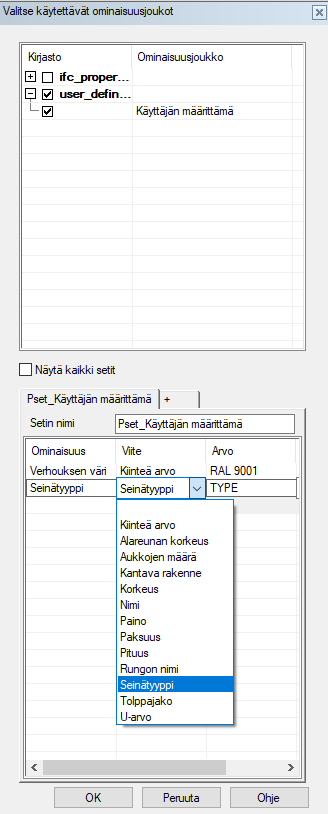

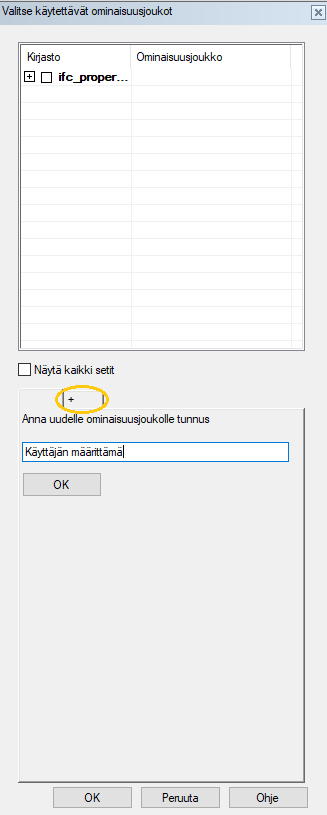

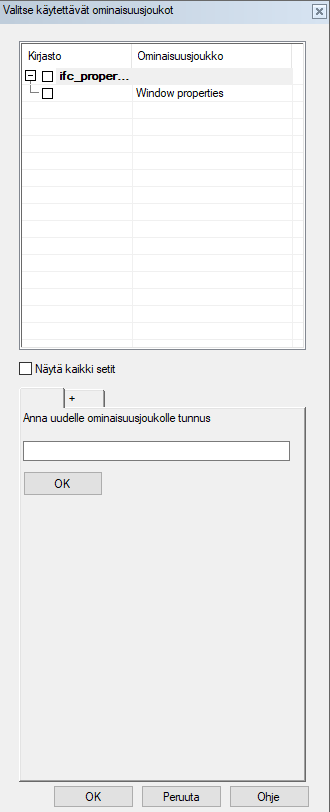

Voit lisätä objektille uusia, käyttäjän määrittämiä ominaisuustietoja. Käyttäjän määrittämät ominaisuusjoukot asetetaan suoraan objektille, eikä niitä kirjastoida. Voit lisätä objektille esimerkiksi tekstimuotoisen, kiinteän arvon, jolloin saat vietyä minkä tahansa ominaisuustiedon objektin mukana IFC-tiedostoon. Valitse IFC-muunnoksen yhteydessä valintaruutu Käyttäjän määrittämät ominaisuusjoukot, kun haluat siirtää määrittämäsi objektikohtaiset ominaisuustiedot IFC-tiedostoon.

Seinät

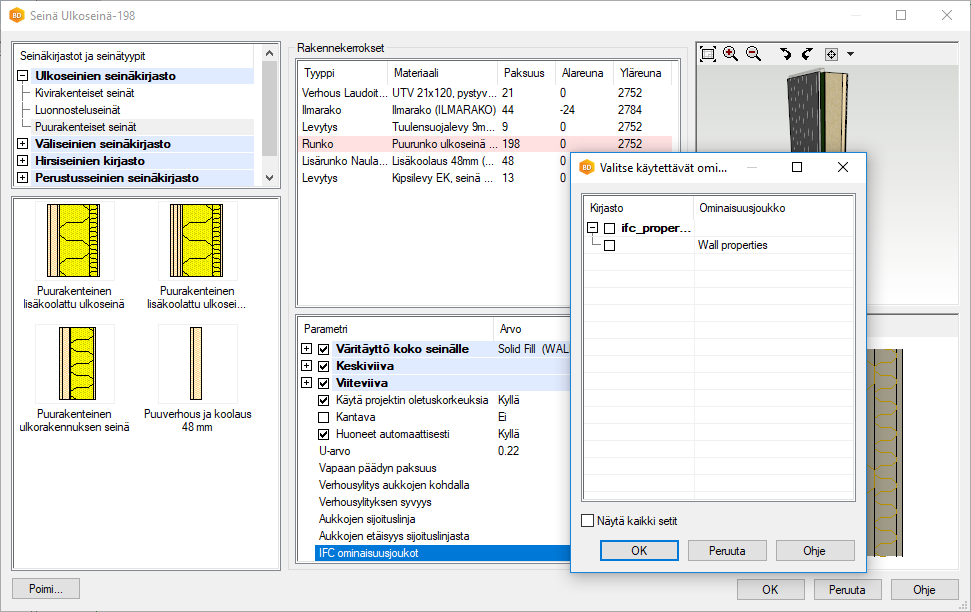

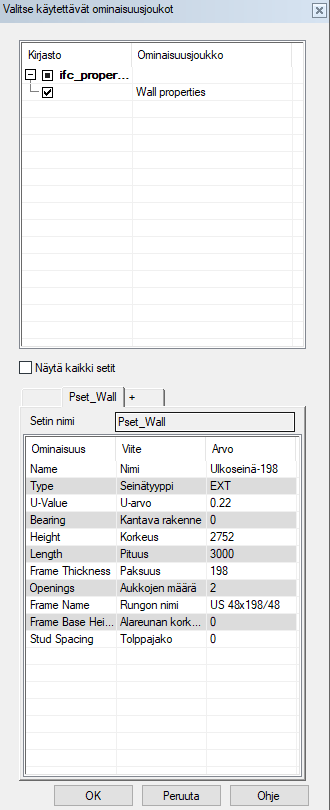

Voit valita IFC-ominaisuusjoukot seinälle, kun lisäät seinää. Valitse seinä ja liikuta hiiren kohdistin parametrien luetteloruutuun. Avaa tilannekohtainen valikko hiiren kakkospainikkeella ja valitse Näytä kaikki parametrit. Valitse IFC ominaisuusjoukot, jolloin "Valitse käytettävät ominaisuusjoukot" -keskusteluikkuna avautuu. Valitse ominaisuusjoukot keskusteluikkunasta ja valitse OK.

Lisätietoja keskusteluikkunasta

Oletusarvoisesti keskusteluikkunassa näytetään vain kyseiselle objektityypille sopivat ominaisuusjoukot. Saat kaikki ominaisuusjoukot näkyville valitsemalla keskusteluikkunassa Näytä kaikki setit.

Ohjelmiston vakioympäristöön kuuluvat Vertex ominaisuusjoukot on keskusteluikkunassa otsikoitu ifc_property_sets. Mikäli ohjelmaympäristöstä löytyy asiakaskohtaisia Vertex ominaisuusjoukkoja, ne on otsikoitu ifc_property_set_cst.

Oletus IFC-ominaisuusjoukot seinälle

Voit määrittää asiakaskohtaisille seinille oletus IFC-ominaisuusjoukot seinäkirjastossa Järjestelmä | Kirjastot | Seinät

Vaakarakenteet

Huomaa:

Vaakarakenteilla IFC-ominaisuusjoukot määritetään kerroskohtaisina, toisin kuin seinillä.

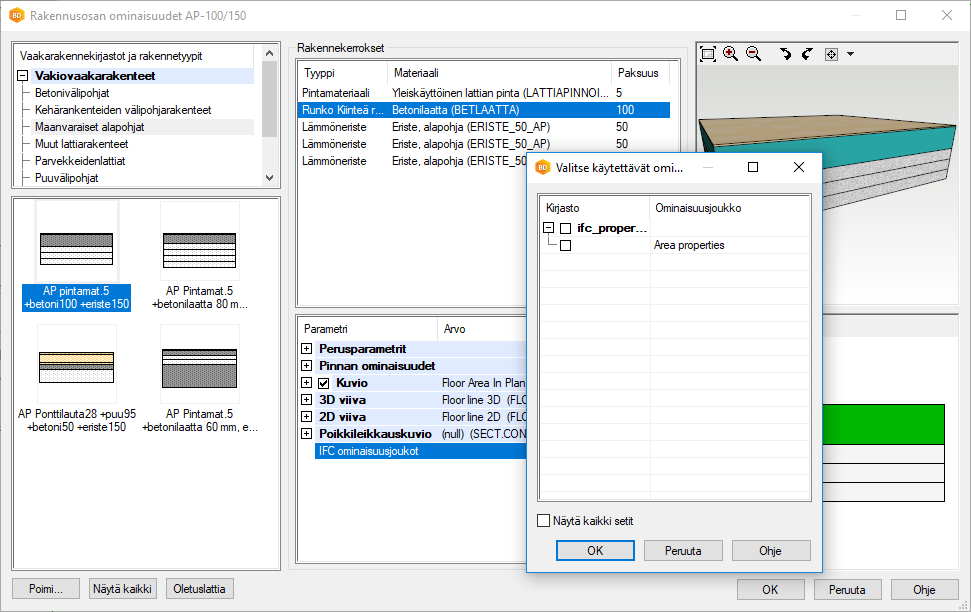

Voit valita IFC-ominaisuusjoukot vaakarakenteen kerroksille, kun lisäät vaakarakennetta. Valitse vaakarakenne, valitse rakennekerros ja liikuta hiiren kohdistin parametrien luetteloruutuun. Avaa tilannekohtainen valikko hiiren kakkospainikkeella ja valitse Näytä kaikki parametrit. Valitse IFC ominaisuusjoukot, jolloin "Valitse käytettävät ominaisuusjoukot" -keskusteluikkuna avautuu. Valitse ominaisuusjoukot keskusteluikkunasta ja valitse OK.

Toista toimenpide kaikille tarvittaville rakennekerroksille.

Oletus IFC-ominaisuusjoukot vaakarakenteelle

Voit määrittää asiakaskohtaisille vaakarakenteille kerroskohtaiset oletus IFC-ominaisuusjoukot vaakarakennekirjastossa Järjestelmä | Kirjastot | Lattia, Katto

Profiilit

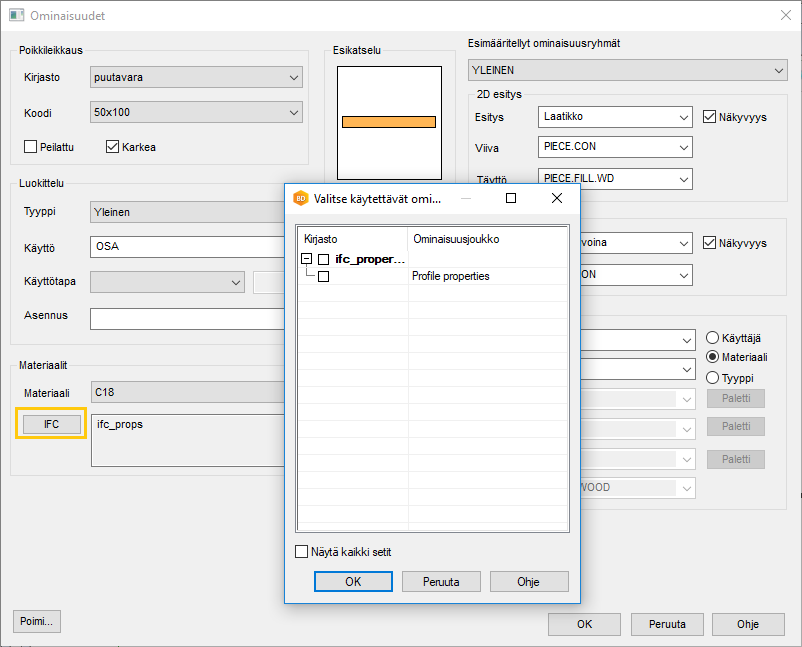

Voit valita IFC-ominaisuusjoukot profiilille, kun lisäät profiilia. Valitse Profiilin ominaisuudet -keskusteluikkunassa IFC, jolloin "Valitse käytettävät ominaisuusjoukot" -keskusteluikkuna avautuu. Valitse ominaisuusjoukot keskusteluikkunasta ja valitse OK.

Elementit

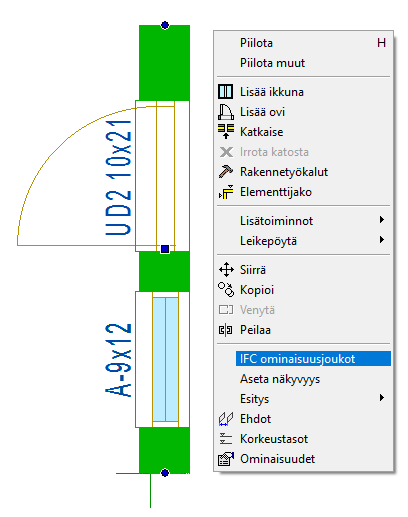

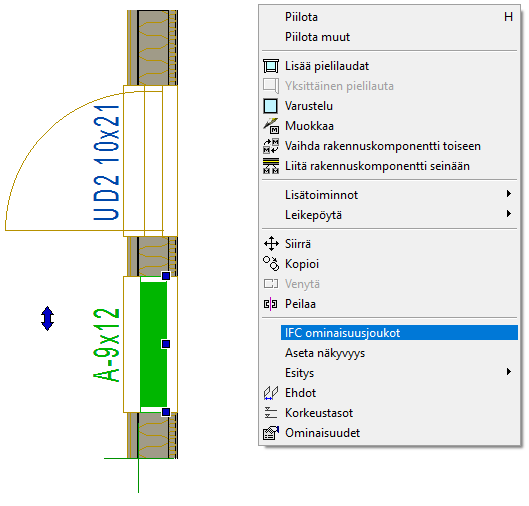

Voit valita IFC-ominaisuusjoukot elementeille elementtijaon jälkeen. Valitse elementti ja avaa tilannekohtainen valikko hiiren kakkospainikkeella. Valitse toiminto IFC ominaisuusjoukot, valitse ominaisuusjoukot keskusteluikkunasta ja valitse OK.

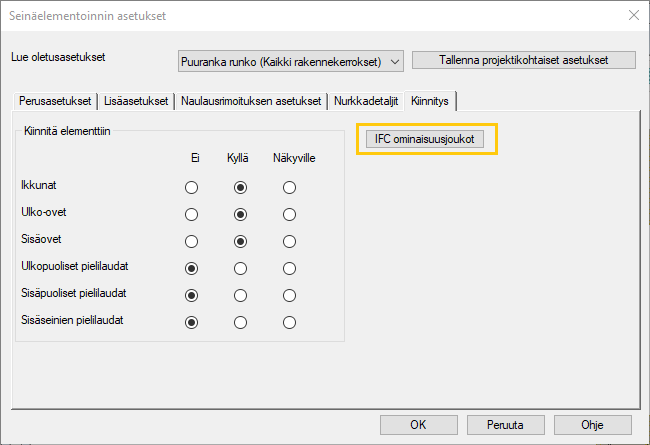

Seinäelementeille voit lisätä IFC-ominaisuusjoukot jo elementtijaon yhteydessä. Valitse Elementtijako, jolloin Seinäelementoinnin asetukset -keskusteluikkuna avautuu. Siirry välilehdelle Kiinnitys ja napsauta IFC ominaisuusjoukot, jolloin "Valitse käytettävät ominaisuusjoukot" -keskusteluikkuna avautuu. Valitse ominaisuusjoukot keskusteluikkunasta ja valitse OK.

Oletus IFC-ominaisuusjoukot seinäelementeille

Voit määrittää seinäelementeille oletus IFC-ominaisuusjoukot Seinäelementoinnin asetukset -kirjastossa Järjestelmä | Rakennekirjastot | Seinäelementoinnin asetukset

Levyt / Eristeet

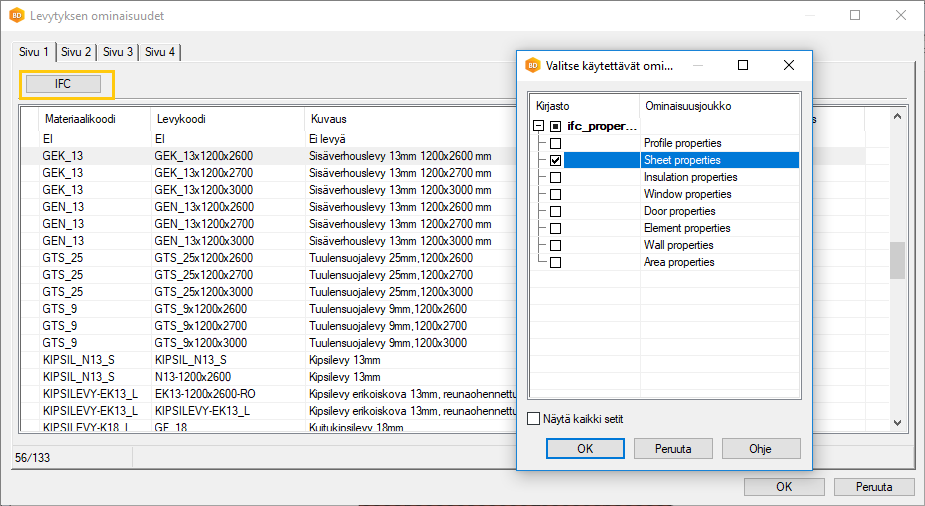

Voit valita levy/eriste -osalle IFC-ominaisuusjoukot. Valitse levy/eriste ja avaa tilannekohtainen valikko hiiren kakkospainikkeella. Valitse toiminto IFC ominaisuusjoukot, jolloin "Valitse käytettävät ominaisuusjoukot" -keskusteluikkuna avautuu. Valitse ominaisuusjoukot keskusteluikkunasta ja valitse OK.

Voit lisätä uusia, asiakaskohtaisia Vertex-ominaisuusjoukkoja IFC-ominaisuusjoukot -kirjastoon Järjestelmä | IFC ominaisuusjoukot.

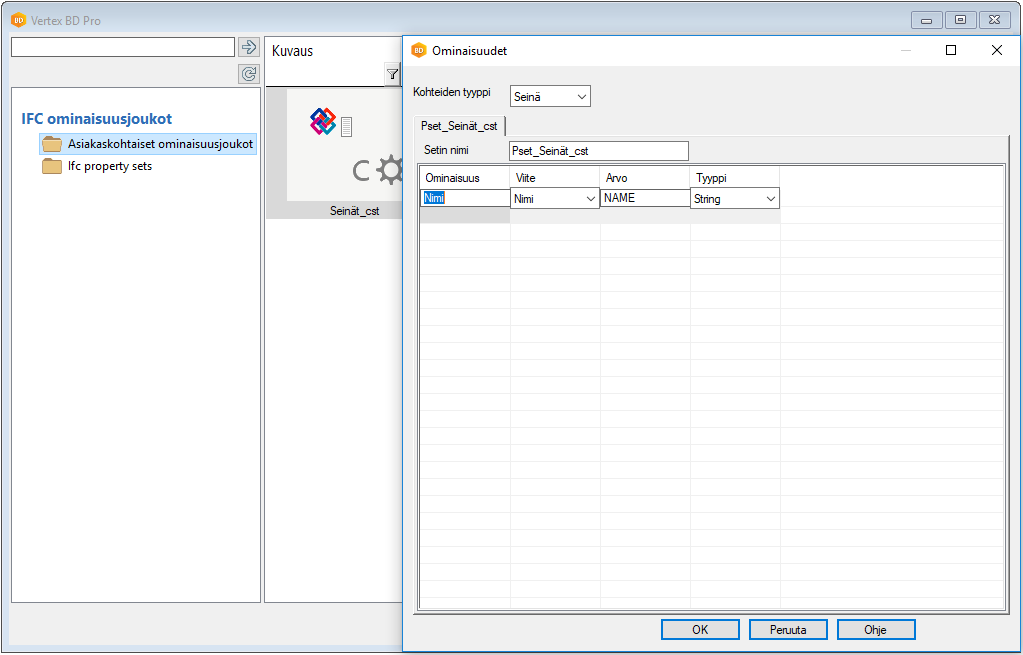

Valitse IFC ominaisuusjoukot ja liikuta hiiren kohdistin kirjastojen kansiorakenneosioon. Avaa tilannekohtainen valikko hiiren kakkospainikkeella ja valitse Uusi kirjasto. Nimeä kirjasto ja valitse OK. Liikuta hiiren kohdistin ominaisuusjoukkojen osioon, avaa tilannekohtainen valikko hiiren kakkospainikkeella ja valitse Uusi. Määritä uudelle ominaisuusjoukolle tunnus "Asetusten nimi?" -keskusteluikkunassa ja valitse OK, jolloin "Ominaisuudet" -keskusteluikkuna avautuu. Ominaisuusjoukon tunnuksesta muodostetaan automaattisesti Setin nimi lisäämällä tunnukselle etuliite "Pset_". Ominaisuusjoukko näkyy IFC-tiedostossa setin nimellä. Setin nimi on vapaasti muokattavissa.

"Ominaisuudet" -keskusteluikkunassa valitse alasvetovalikosta Kohteiden tyyppi. Mikäli ominaisuusjoukkoa on tarkoitus käyttää seinillä, valitse kohteiden tyypiksi Seinä. Tämä valinta suodattaa Viite -kentän alasvetovalikkoon ainoastaan valitulle tyypille sopivat vaihtoehdot.

Lisää uusi ominaisuus ominaisuusjoukkoon kirjoittamalla ominaisuuden nimi kenttään Ominaisuus. Valitse ominaisuutta kuvaava Viite alasvetovalikosta. Kentät Arvo ja Tyyppi täydentyvät automaattisesti viitteen valinnan yhteydessä.

Lopuksi tallenna muutokset valitsemalla OK.

Lisätietoja kirjastoinnista

Voit palata muokkaamaan ominaisuusjoukkoa. Tuplaklikkaa ominaisuusjoukkoa ominaisuusjoukkojen luetteloruudussa tai valitse ominaisuusjoukko, avaa tilannekohtainen valikko hiiren kakkospainikkeella ja valitse Muokkaa.

Voit vaihtaa ominaisuusjoukon tunnusta. Valitse ominaisuusjoukko ominaisuusjoukkojen luetteloruudussa, avaa tilannekohtainen valikko hiiren kakkospainikkeella ja valitse Nimeä uudelleen. Uudelleen nimeäminen ei vaikuta setin nimeen, jolla ominaisuusjoukko esitetään IFC-tiedostossa. Setin nimen voit vaihtaa ominaisuusjoukon ominaisuuksista.

Voit poistaa ominaisuusjoukon valitsemalla ominaisuusjoukon ja valitsemalla tilannekohtaisesta valikosta toiminnon Poista.

Jos haluat poistaa ominaisuusjoukosta yksittäisen ominaisuuden, tyhjennä ominaisuuden nimi kentästä Ominaisuus, jolloin kyseinen rivi poistetaan automaattisesti.
