IFC BD 2026

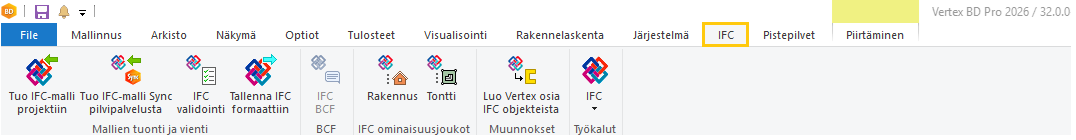

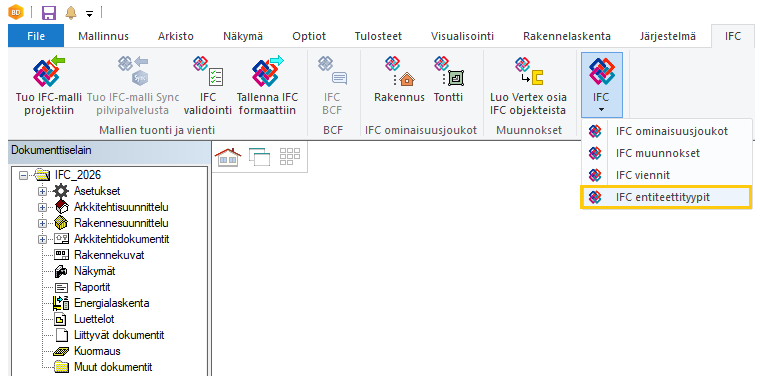

IFC-välilehti

Uudelle IFC-välilehdelle on kerätty kaikki IFC-tiedonsiirtoon liittyvät toiminnot yhteen paikkaan. Tämä helpottaa käyttäjien IFC-asetusten tehokasta käyttöä ja hallintaa. Keskittämällä nämä työkalut ja asetukset IFC-välilehti virtaviivaistaa työnkulkua, vähentää ominaisuuksien etsimiseen kuluvaa aikaa ja parantaa yleistä käyttökokemusta IFC-tiedostojen kanssa työskenneltäessä Vertex BD:ssä.

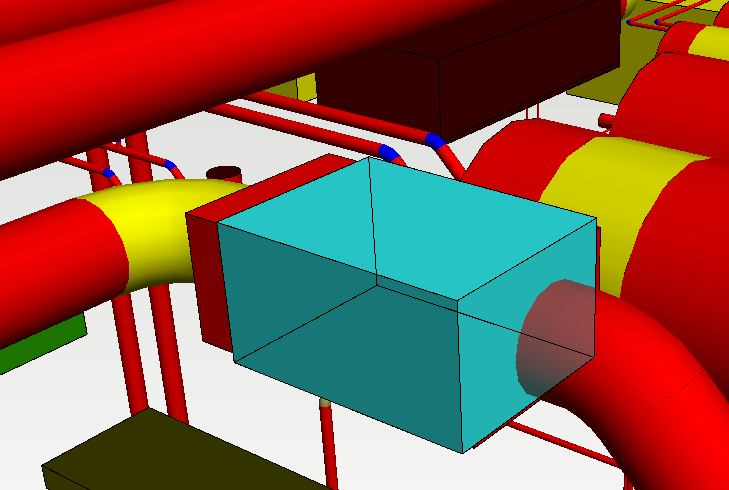

Suorakulmaisten reikien tuki kanaville ja putkille

Tämä päivitys lisää tuen suorakulmaisille rei'ille tuotaessa IFC-putkia Vertex BD:hen. Nyt ohjelma tunnistaa suorakulmaiset kanavat ja putket, lukee automaattisesti niiden leveyden ja korkeuden ja näyttää nämä mitat muokkausta varten Lisää läpivienti rakenteeseen -toiminnon yhteydessä.

Miksi näin tehtiin?
Aiemmin vain pyöreitä reikiä tuettiin, mikä rajoitti suorakulmaisten kanavien ja putkien tarkkaa mallinnusta.

Hyödyt loppukäyttäjille:

• Suorakulmaisten kanavien/putkien tarkempi tuonti ja mallinnus IFC-tiedostoista.

• Suorakulmaisten reikien muokkaaminen ja koordinointi helpottuu, mikä parantaa työnkulkua ja vähentää virheitä.

VXBD-87

Parannuksia IFC-läpivientien hyödyntämiseen

Tukea on laajennettu useiden IFC-tyyppien läpivientien käsittelyyn. Tämä parannus mahdollistaa laajemman IFC-tiedostovalikoiman käsittelyn, esimerkiksi putkieristysmalleja sisältävien tiedostojen. Käyttäjät hyötyvät läpivientien tarkemmasta ja virtaviivaisemmasta käsittelystä sekä suurissa projekteissa että omakotitalomalleissa, mikä säästää aikaa ja vähentää manuaalista työtä.

BD 2026:ssa tuettu:

• IfcFlowSegment

• IfcBuildingElementProxy, jolla on IFC-ominaisuusjoukko “Pset_ProvisionForVoid”, katso CV-2x3-157

• IfcBuildingElementProxy, jonka tyyppi (PredefinedType) on “PROVISIONFORVOID“ (vain IFC4)

• IfcVirtualElement, jonka tyyppi (PredefinedType) on “PROVISIONFORVOID“ (vain IFC4x3 only)

• IfcCovering, jonka tyyppi (PredefinedType) on “INSULATION“

VXBD-920

Tuki IfcPropertyReferenceValue-arvolle IFC-tuonnissa

IfcPropertyReferenceValue on IFC (Industry Foundation Classes) -standardissa määritelty ominaisuustyyppi, jota käytetään laajalti rakennus- ja rakentamistietojen vaihtamiseen. Tämän ominaisuustyypin avulla IFC-mallin objekti voi viitata toiseen IFC-objektiin ominaisuuden arvona sen sijaan, että tallennettaisiin vain yksinkertaista dataa, kuten tekstiä tai numeroita. Esimerkiksi rakennusosa voi viitata luokitukseen, dokumenttiin tai toiseen objektiin, mikä mahdollistaa rikkaammat ja toisiinsa linkittyvät tietorakenteet.

Miksi IfcPropertyReferenceValue-tuontituki on hyödyllinen Vertex BD:ssä?

Tuki IfcPropertyReferenceValue-ominaisuuden tuonnille Vertex BD:hen mahdollistaa näiden viittausten säilyttämisen ja hyödyntämisen, kun IFC-malleja tuodaan ohjelmaan. Tämä tarkoittaa, että tärkeät suhteet – kuten linkit luokituksiin, dokumentteihin tai muihin objekteihin – säilyvät, mikä johtaa tarkempiin, informatiivisempiin ja paremmin yhteentoimiviin malleihin. Se parantaa tietojen eheyttä ja mahdollistaa sen, että käyttäjät voivat hyödyntää täysimääräisesti nykyaikaisen BIM-työnkulun sisältämää linkittynyttä tietoa.

VXBD-3782

IFC-validoinnin käyttöliittymä

Miksi ominaisuus toteutettiin ja miten käyttäjät hyötyvät siitä?

IFC-validoinnin käyttöliittymä toteutettiin, jotta IFC-tiedostojen validointi olisi helpompaa ja paremmin saatavilla. Komentorivityökalujen tai ulkoisten sovellusten käyttämisen sijaan käyttäjät voivat nyt validoida IFC-tiedostoja suoraan Vertex BD:ssä yksinkertaisen käyttöliittymän kautta. Validointitulokset tallennetaan lokitiedostoon, joka sijaitsee samassa kansiossa kuin alkuperäinen IFC-tiedosto. Näin käyttäjät voivat helposti tarkastella validointituloksia, tunnistaa ja ratkaista ongelmia nopeasti sekä varmistaa sujuvamman tuonnin ja viennin sekä korkealaatuisemman BIM-datan.

Lisätietoja mahdollisista virheistä ja niiden selityksistä löytyy virallisesta IFC-dokumentaatiosta:
https://standards.buildingsmart.org/IFC/RELEASE/

VXBD-3083

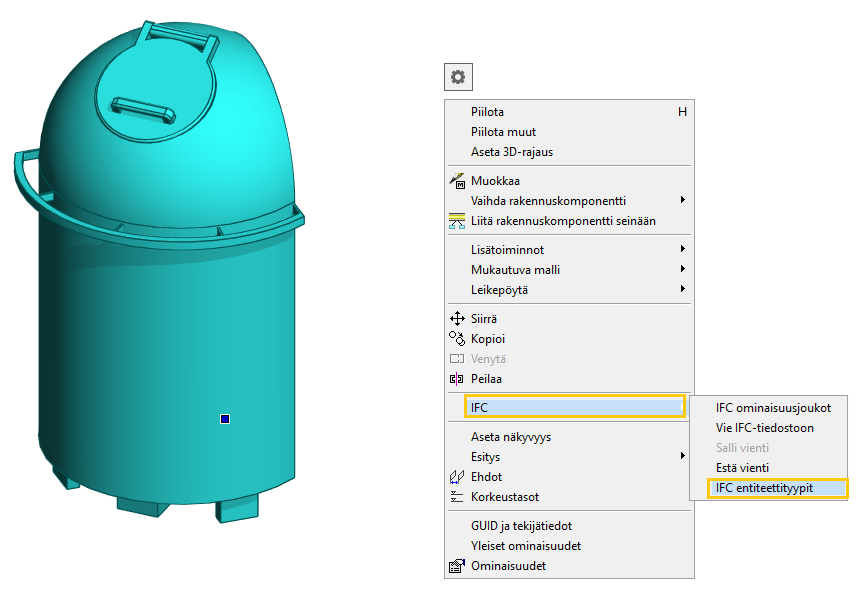

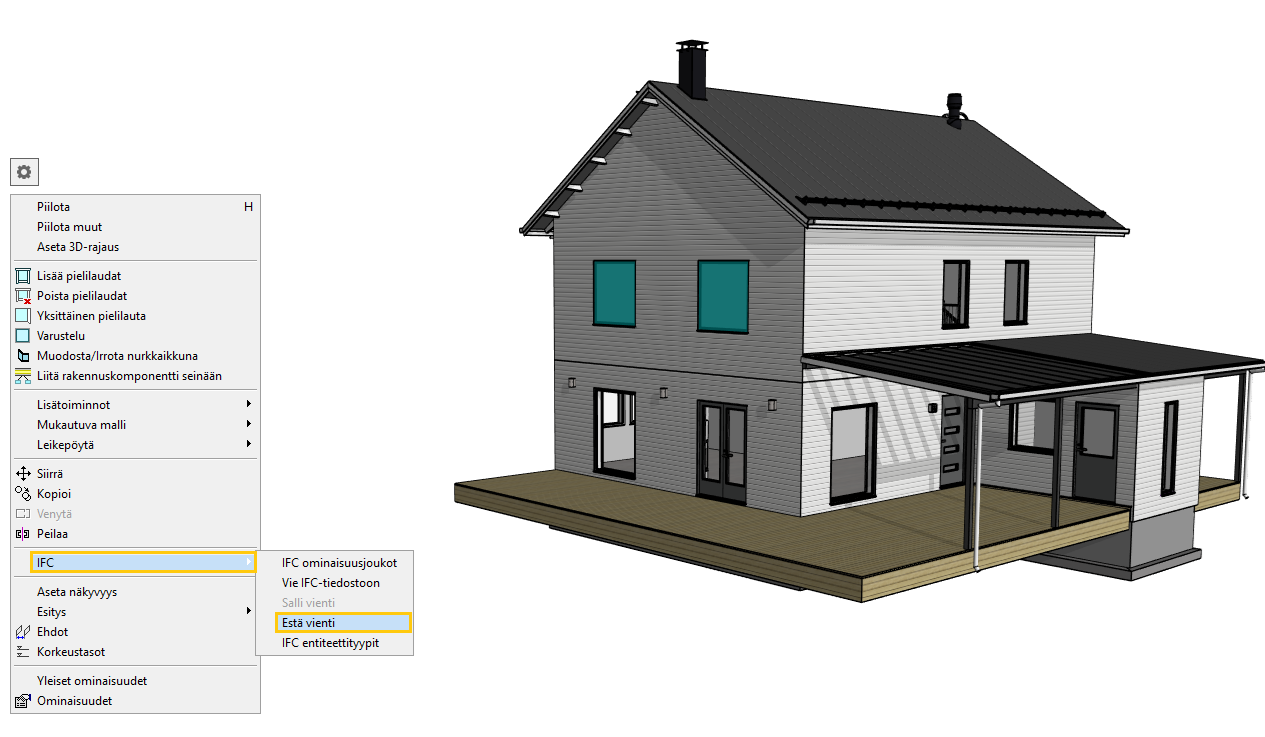

Estä tai salli objektin vienti IFC-tiedostoon

Tämän ominaisuuden avulla käyttäjät voivat estää tai sallia yksittäisten objektien viennin IFC-tiedostoon. Kun objektin vienti on estetty, sitä ei viedä IFC-tiedostoon, mutta sen osat voidaan edelleen viedä tarvittaessa.

Hyödyt loppukäyttäjille:

• IFC-vientiin sisältyvien objektien parempi hallinta.

• Mahdollisuus jättää tarpeettomat tai väliaikaiset objektit pois, mikä tuottaa siistimpiä ja relevantimpia IFC-tiedostoja.

• Työnkulun tehostaminen vähentämällä vietyjen mallien manuaalisen muokkauksen tarvetta.

VXBD-3123

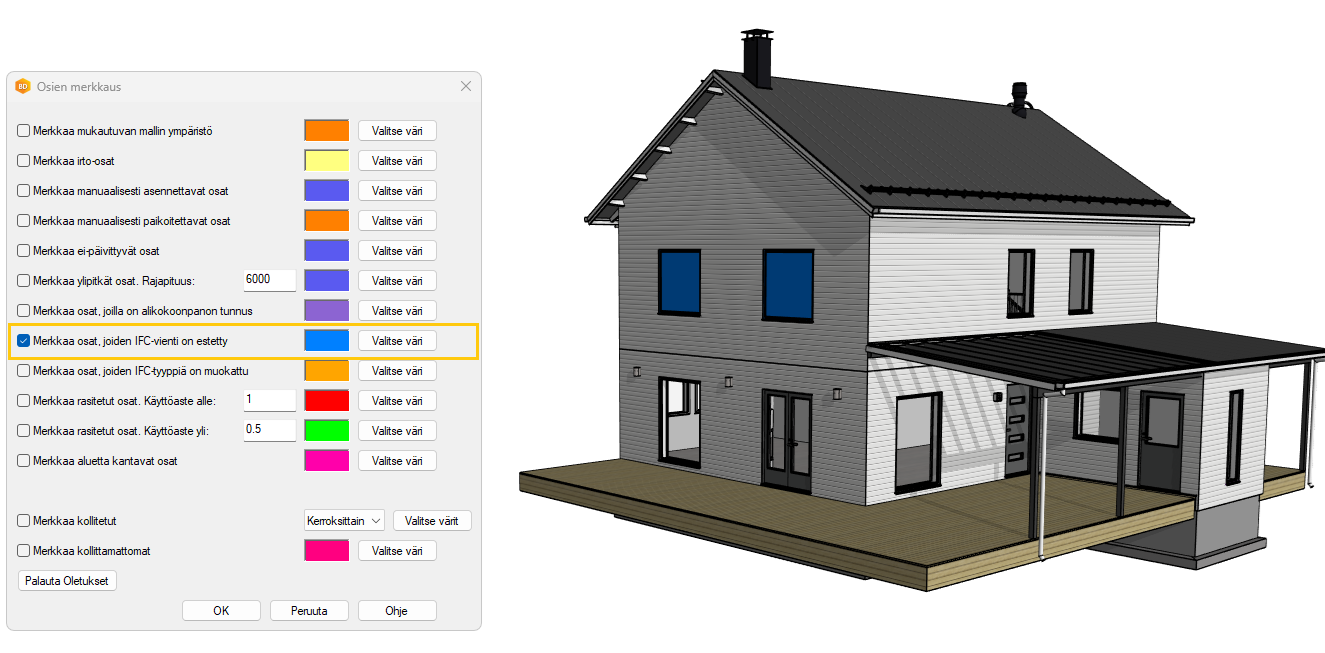

Merkitse IFC-tiedostoon viemättä jätetyt osat

Merkintätyökalulla voidaan nyt korostaa osia, joiden vienti IFC-tiedostoon on estetty. Tämän ansiosta käyttäjät voivat helposti tunnistaa ja merkitä komponentit, jotka on päätetty jättää pois viennistä. Tämä helpottaa vientiasetusten tarkastelua ja hallintaa projektikohtaisesti.

Huom! Merkkaus näyttää vain ne objektit, joiden viennin olet estänyt edellä kuvatulla toiminnolla.

Osat, joita ei viedä IFC-tiedostoon, on merkitty.

VXBD-3217

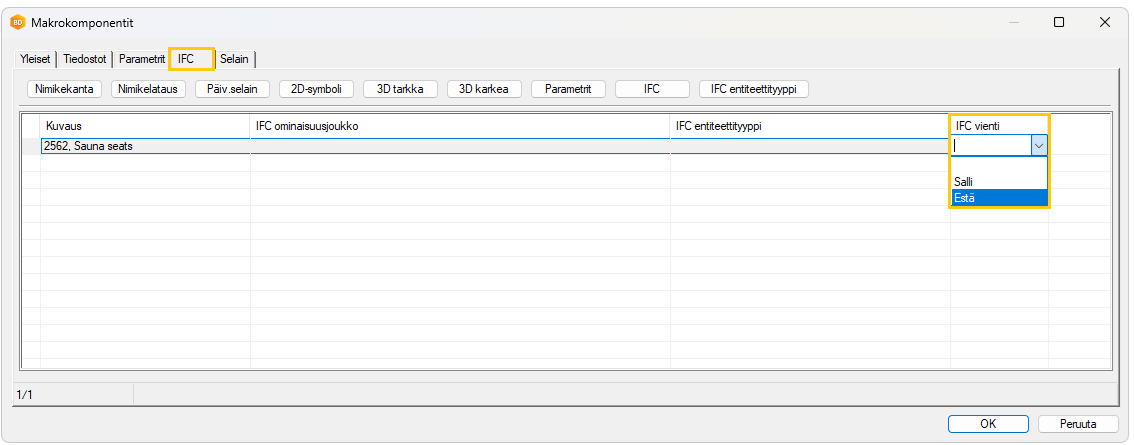

Määritä kirjastossa estetäänkö vai sallitaanko makrokomponentin vienti IFC-tiedostoon

Tämä ominaisuus toteutettiin, jotta käyttäjät voisivat hallita tarkasti, mitkä kirjaston komponentit sisällytetään IFC-vientiin. Monissa projekteissa on komponentteja, joita ei haluta viedä IFC-malliin – esimerkiksi yrityksen sisäisiä detaljeja, paikkamerkkejä tai komponentteja, joita käytetään vain sisäisessä mallinnuksessa. Kun komponentin IFC-viennin estäminen on mahdollista suoraan kirjastossa, tarpeettomat tai epäolennaiset komponentit jäävät pois IFC-vienneistä.

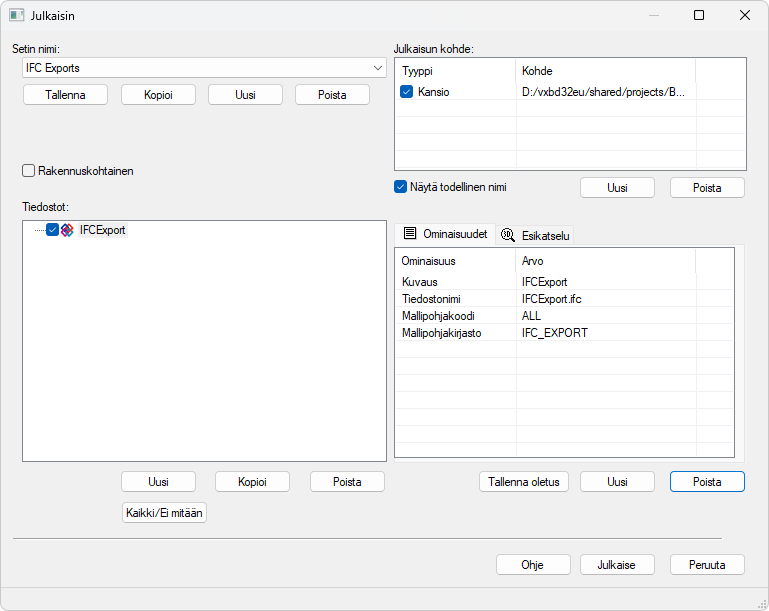

Julkaisimeen tuki IFC-tiedostolle

IFC-tiedostoja voidaan nyt muodostaa Julkaisimen avulla. Tämä mahdollistaa muunnosprosessin automatisoinnin tai esimerkiksi IFC-tiedostojen julkaisemisen Vertex Synciin.

VXBD-1617

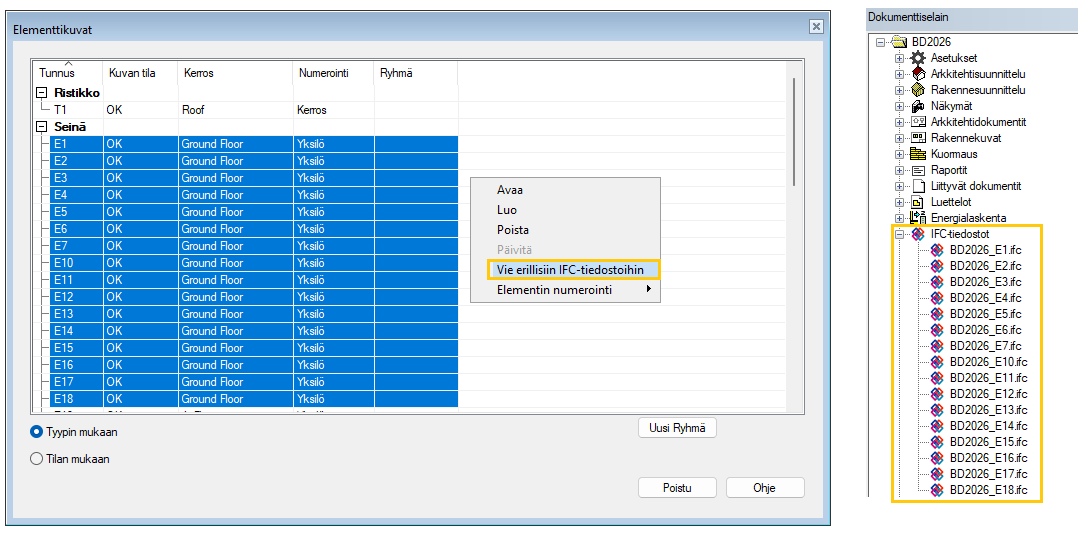

Elementtien erävienti erillisiin IFC-tiedostoihin

Nyt on mahdollista viedä jokainen elementti omaan IFC-tiedostoonsa. Tämä ominaisuus automatisoi aiemmin manuaalisen prosessin.

Hyödyt:

• Mahdollistaa yksittäisten elementtien viennin IFC-tiedostoon.

• Yksinkertaistaa ja nopeuttaa vientiprosessia merkittävästi.

• Vähentää käsityötä ja virhemahdollisuuksia.

VXBD-3267

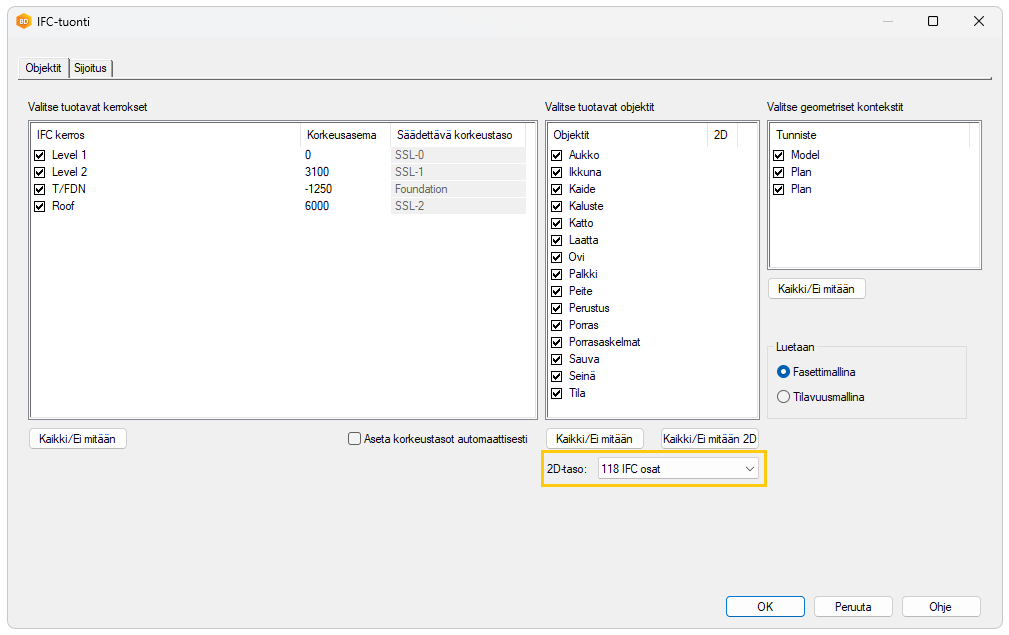

Valitse 2D-taso IFC-tiedoston tuonnissa tai päivityksessä

Joskus käyttäjät haluavat 2D-esityksen tuoduista objekteista ja mahdollisuuden valita tason, jolle geometria lisätään.

VXBD-3769

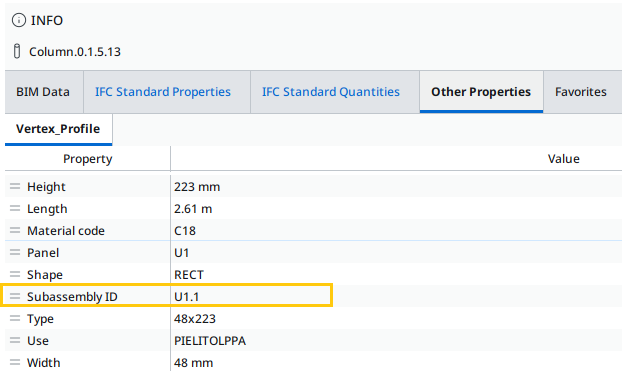

Profiilien ja levyjen alikokoonpanoihin liittyvien ominaisuuksien vienti IFC-tiedostoon

Profiilien ja levyjen alikokoonpanojen ominaisuustietoja voidaan nyt hyödyntää IFC-ominaisuusjoukoissa.

VXBD-4135

Katto viedään IfcRoof-objektina IfcSlab-objektin sijaan

Katto viedään nyt IFC-tiedostoon IfcRoof-objektina IfcSlab-objektin sijaan. Koko katto, mukaan lukien kaikki liittyvät lappeet, esitetään yhtenä IfcRoof-entiteettinä. Katon kerrokset viedään edelleen IfcSlab-objekteina IfcRoof-objektin alle.

Miksi tämä tehtiin:
Muutos parantaa IFC-vientien tarkkuutta ja standardinmukaisuutta asettamalla katoille oikean IFC-entiteetin. Se varmistaa, että viedyt mallit vastaavat paremmin suunniteltua rakennetta ja noudattavat alan käytäntöjä, mikä tekee niistä yhteensopivampia muiden BIM-työkalujen ja validaattoreiden kanssa.

VXBD-3865

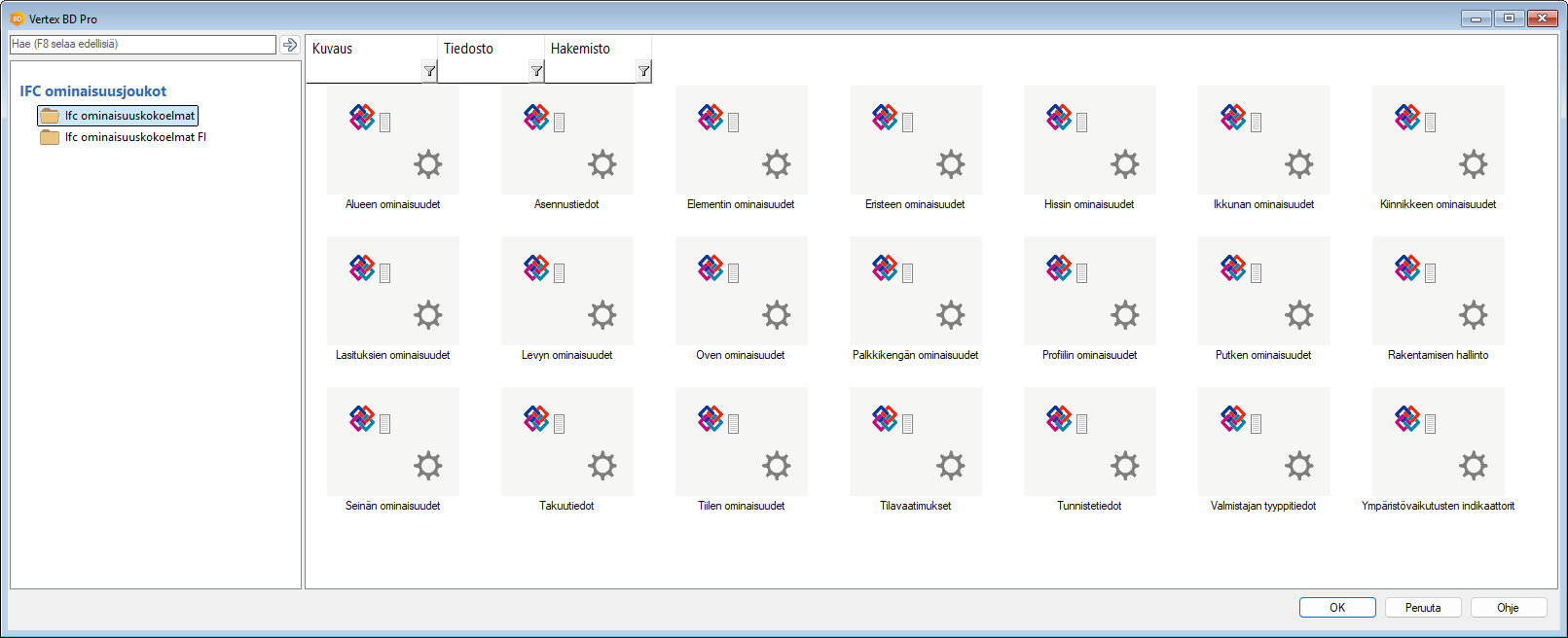

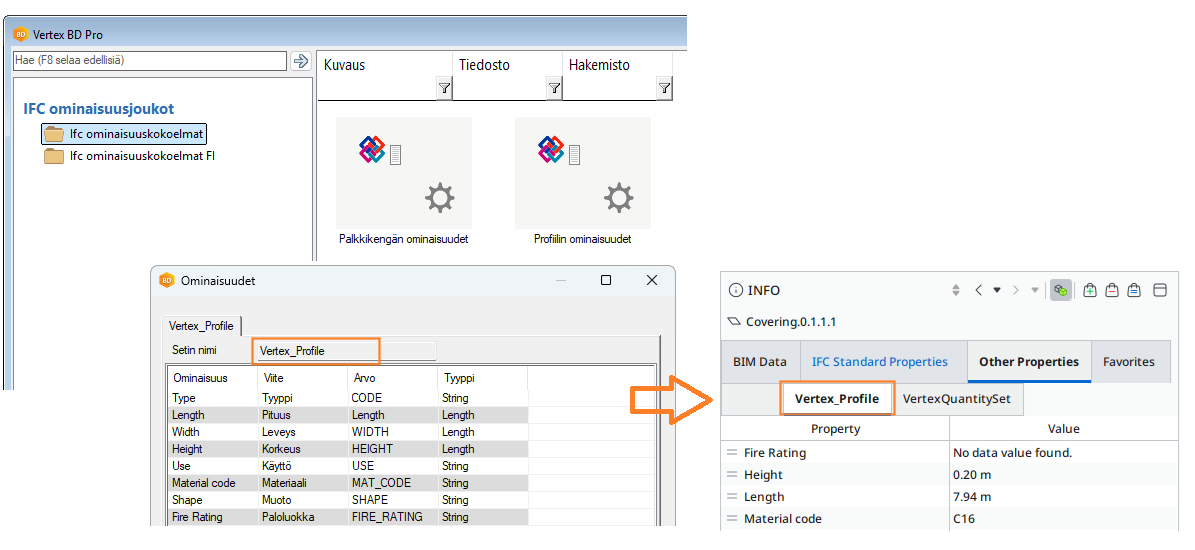

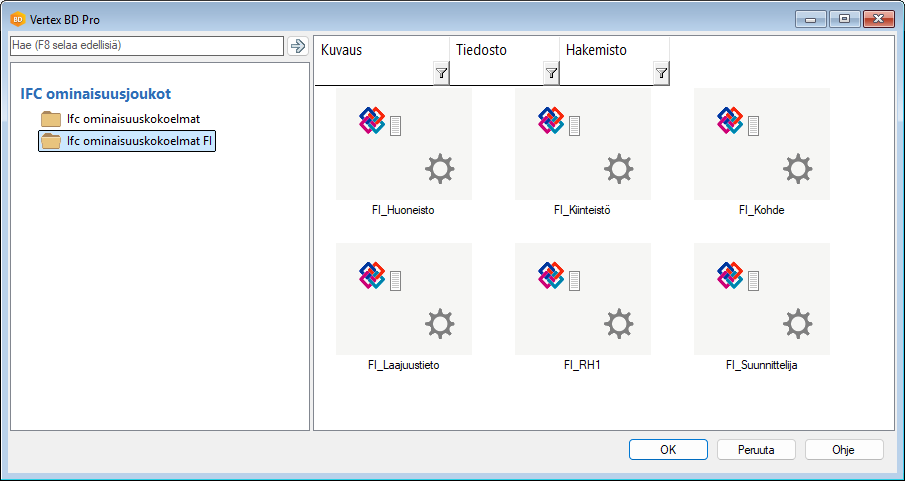

Uusia Vertex-ominaisuusjoukkoja objektityypeille

Ohjelman vakiokirjastoon sisältyy uusia ominaisuusjoukkoja eri objektityypeille.

Vertex-ominaisuusjoukkojen nimeäminen

Ohjelman vakiokirjastoon sisältyvät IFC-ominaisuusjoukot on nimetty uudelleen. Aiemmin ominaisuusjoukkojen nimessä käytettiin "Pset_" -etuliitettä. Nyt ominaisuusjoukkojen nimen etuliite on "Vertex_".

“Pset_”-etuliitettä ei myöskään enää lisätä asiakaskohtaisiin tai käyttäjän määrittämiin IFC-ominaisuusjoukkoihin.

Entiteettien määritys

Miksi: Toivottu ominaisuus

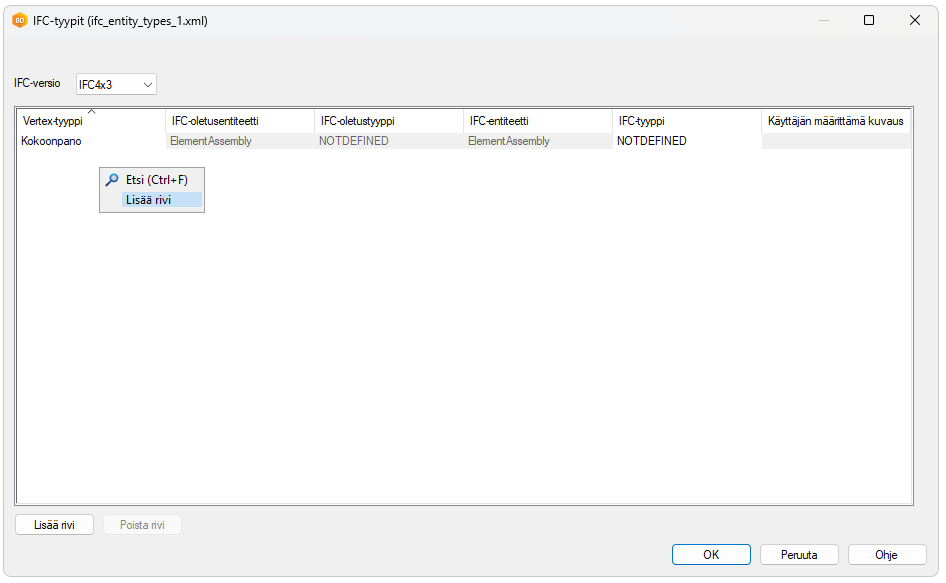

IFC-entiteettityyppikirjasto

VXBD-3865

Objektikohtainen IFC-entiteettityyppi

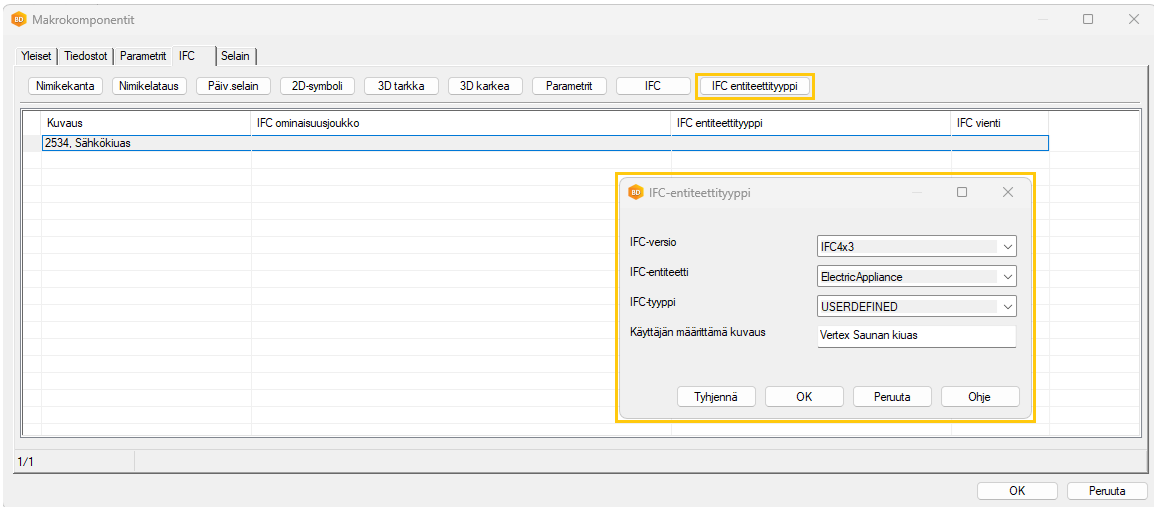

IFC-entiteettityypin määritys makrokomponenttikirjastossa

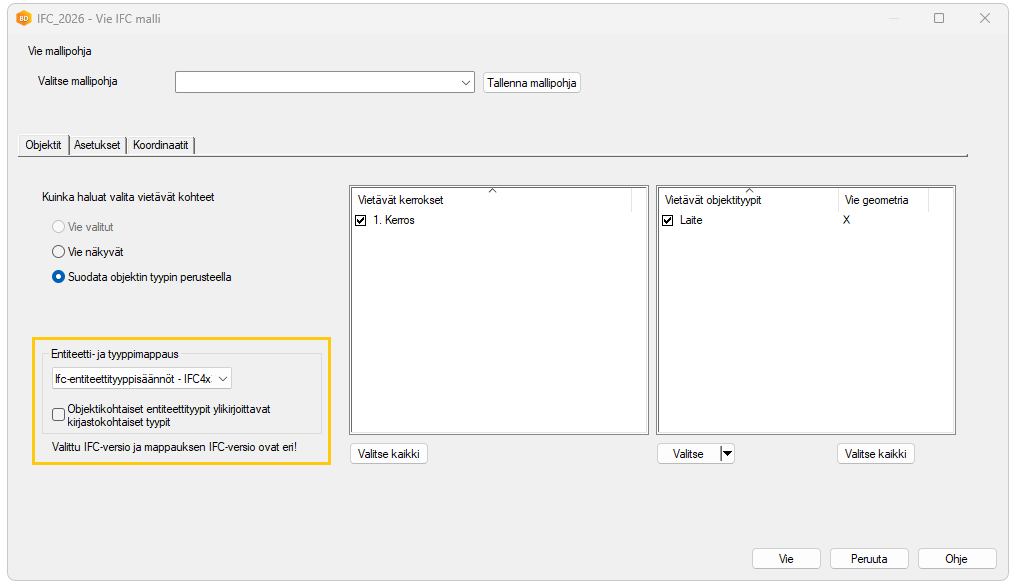

IFC-vienti -keskusteluikkuna

Vanha muunnostyökalu perustui objektin valintaan, mikä teki monimutkaisten muunnostarpeiden hallinnasta hankalaa. Uudessa muunnostyökalussa käyttäjä voi luoda sekä valintasuodattimen että muunnossäännön samassa keskusteluikkunassa. Säännöt voivat olla joko rakennuskohtaisia tai yleisiä:

• Yleiset säännöt sopivat, kun työskentelet saman yhteistyökumppanin kanssa useissa projekteissa ja olette sopineet tietyistä attribuuteista ja mallinnustavoista.

• Rakennuskohtaiset säännöt ovat hyödyllisiä suurissa rakennuksissa, joissa on paljon erilaisia seinätyyppejä tai erityisvaatimuksia.

Tämä lähestymistapa tekee muunnosprosessista joustavamman, tehokkaamman ja helpommin hallittavan erilaisissa projektitilanteissa. Vanha muunnostyökalu perustui objektin valintaan, mikä teki monimutkaisten muunnostarpeiden hallinnasta hankalaa.

Mitä hyötyä työkalusta on?

• Yksinkertaisuus ja selkeys:
  Uusi käyttöliittymä helpottaa muunnossääntöjen ymmärtämistä ja hallintaa, mikä madaltaa uusien käyttäjien oppimiskynnystä.

• Tehokkaat suodattimet:
  Edistyneet valintasäännöt mahdollistavat haun kohdentamisen tarkasti niihin IFC-objekteihin, jotka halutaan muuntaa. Tämä säästää aikaa ja vähentää virheitä.

• Räätälöitävyys:
  Voit luoda ja hallita omia muunnossääntöjäsi, ja näin sovittaa työkalun eri projekteihin, yhteistyökumppaneihin tai mallinnustyyleihin.

• Eräajot:
  Työkalu on erityisen tehokas suurissa projekteissa. Useiden objektien erämuunnoksia ja -suodatuksia voidaan tehdä yhdellä kertaa.

• Ajan säästö:
  Muunnosprosessin automatisointi ja virtaviivaistaminen vapauttaa suunnittelijoiden aikaa manuaalisesta työstä varsinaiseen suunnitteluun.

• Johdonmukaisuus:
  Sääntöjen tallentaminen asiakas- tai projektikohtaisiin kirjastoihin varmistaa yhdenmukaiset muunnokset samankaltaisissa projekteissa.

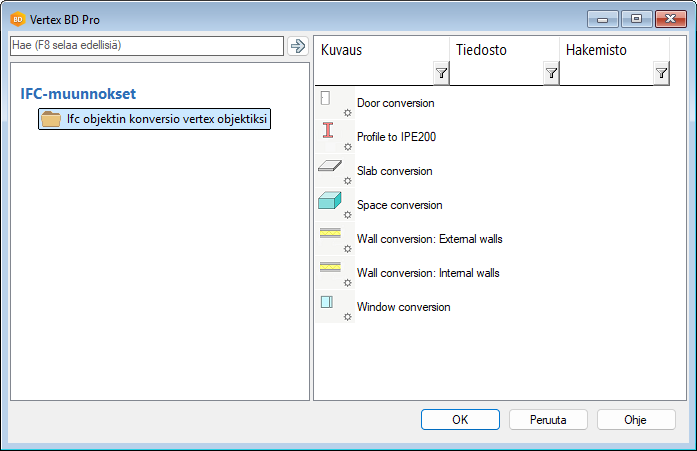

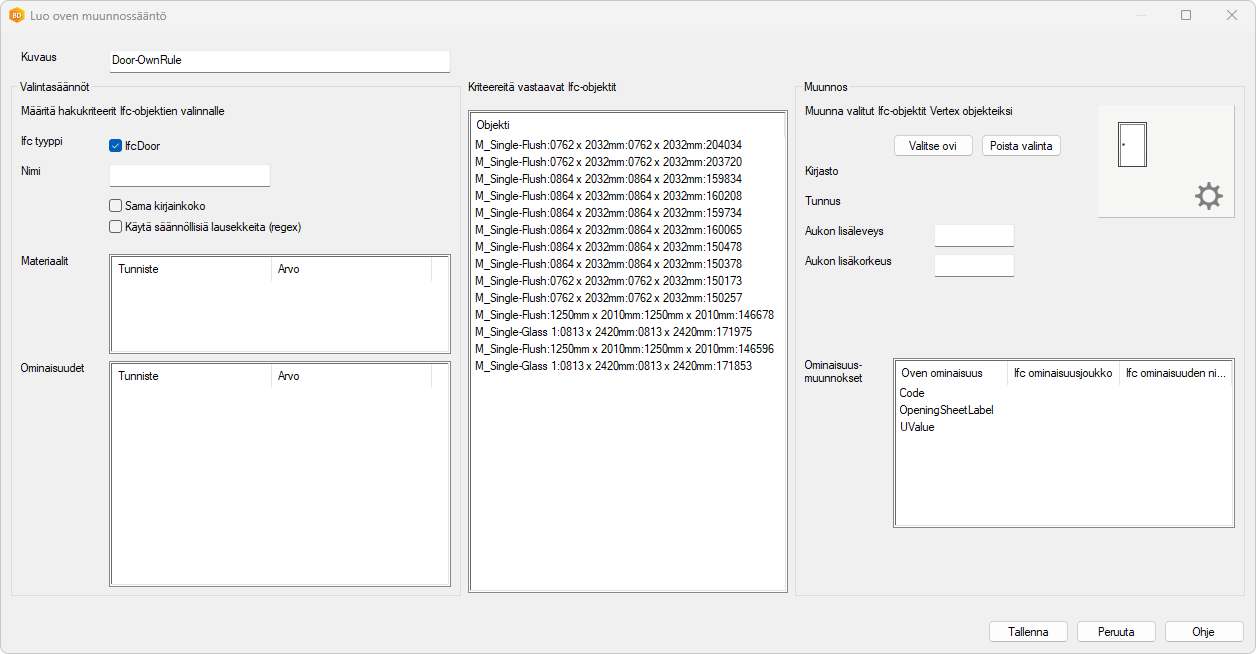

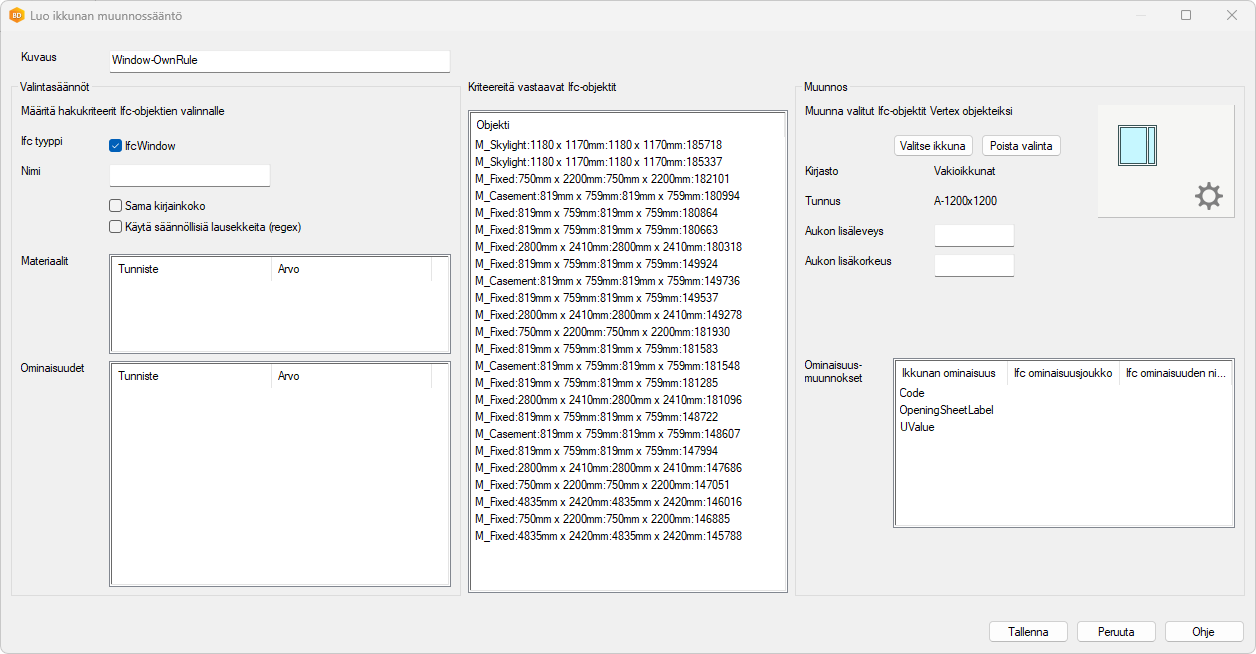

Uusi muunnossääntö ikkunoille, oville ja tiloille

Ikkunoille, oville ja tiloille on lisätty uusi muunnossääntö aiempien lisäksi. Vanhoja muunnossääntöjä on edelleen käytössä pienin muutoksin. Aukot on irrotettu seinän muunnossäännöstä, ja niitä käsitellään nyt erillisellä työkalulla.

Uudet valinta- ja muunnossäännöt objektimuunnoksiin

Uusitussa muunnossääntöikkunassa voit nyt sekä valita muunnettavat objektit että määrittää muunnossäännön samassa ikkunassa. Valintasäännöt ovat keskusteluikkunan vasemmalla puolella, mikä mahdollistaa tarkemman suodatuksen. Haku­ehtoja vastaavat IFC-objektit listataan keskelle. Muunnossäännöt ovat oikealla, missä määrität, miten valitut objektit muunnetaan. Tämä yhtenäinen kokonaisuus tekee prosessista tehokkaamman ja joustavamman.

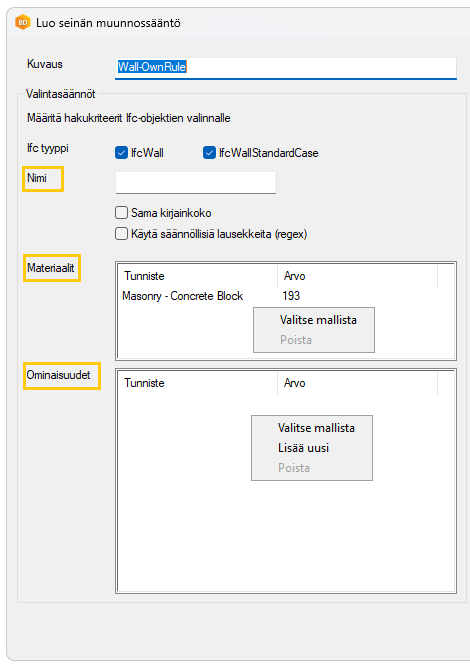

Valintasuodattimet

Valintasuodatus mahdollistaa haun kohdentamisen tarkasti niihin IFC-objekteihin, jotka halutaan muuntaa. Voit suodattaa objekteja seuraavasti:

• Nimi: Suodata IFC-objektin nimen perusteella. Käytössä voivat olla kirjainkoon huomioiva haku tai säännölliset lausekkeet kehittyneeseen hakuun.

• Materiaalit: Suodata IFC-materiaalin perusteella. Materiaalit voidaan myös valita suoraan mallista tarkkaa suodatusta varten.

• Ominaisuudet: Suodata IFC-ominaisuusjoukon ominaisuuden nimen ja arvon perusteella. Ominaisuudet voidaan myös valita suoraan IFC-mallista.

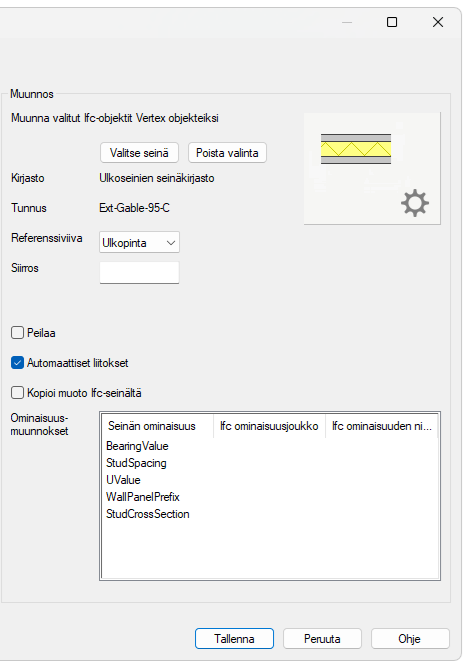

Muunnossäännöt

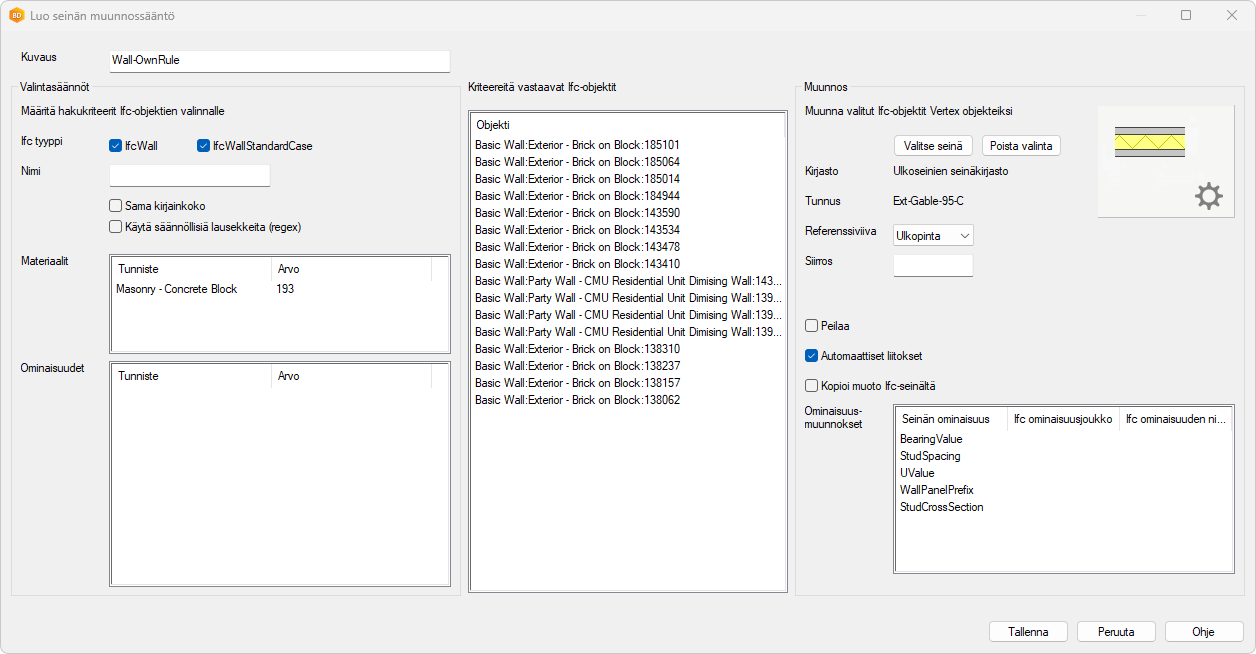

Muunnossäännöt määrittävät, miten valitut IFC-objektit muunnetaan Vertex-objekteiksi. Esimerkiksi seiniä muunnettaessa keskusteluikkunassa voidaan:

• Käyttää Valitse seinä -painiketta seinätyypin valitsemiseen seinäkirjastosta.

• Asettaa Referenssiviiva seinän sisä- tai ulkopintaan.

• Määrittää Siirros viiteviivasta tarkan sijoittelun varmistamiseksi.

• Valita Peilaa seinän peilaamiseen tarvittaessa.

• Ottaa käyttöön Automaattiset liitokset nurkka- ja T-liitosten muodostamiseen automaattisesti muunnettujen seinien välille.

• Käyttää Kopioi muoto Ifc-seinältä -toimintoa IFC-seinän 3D-muodon siirtämiseen Vertex-seinälle

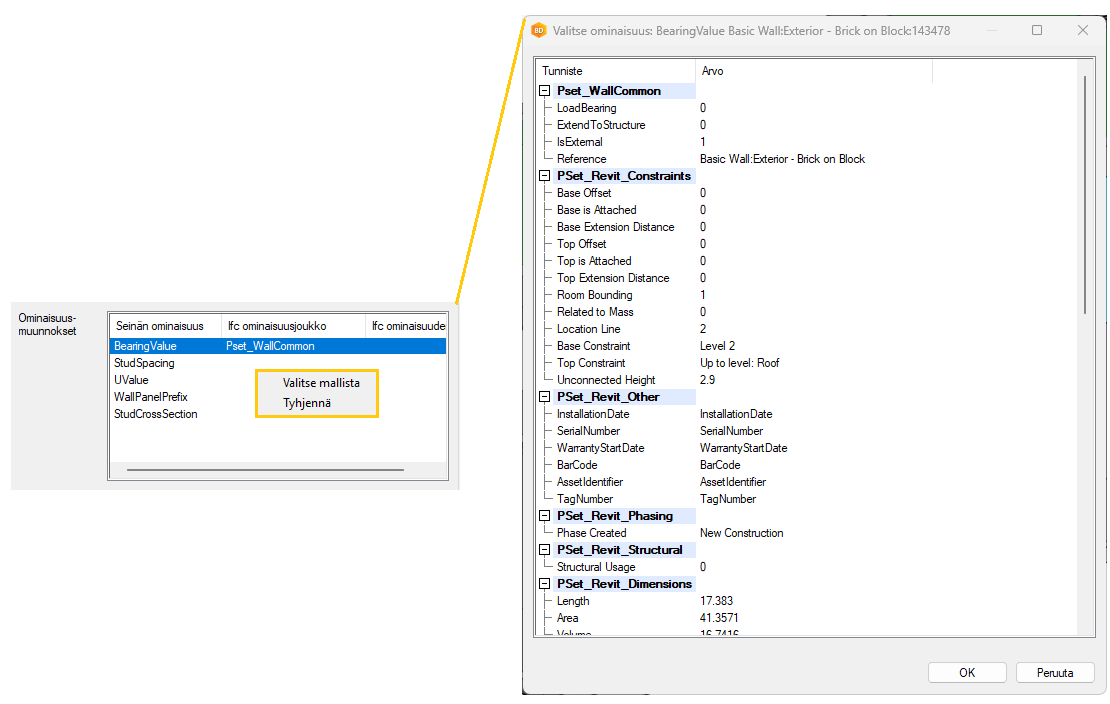

• Muuntaa IFC-ominaisuuksia Vertex-ominaisuuksiin, kuten kopioida kantavuusominaisuuden IFC-ominaisuusjoukosta (esim. Pset_WallCommon.LoadBearing) Vertex-seinän ominaisuuteen.

Kun IFC-seinä muunnetaan Vertex-seinäksi, kantavuusominaisuus kopioidaan annetusta IFC-ominaisuudesta (tässä esimerkissä IFC-ominaisuusjoukosta Pset_WallCommon ja ominaisuus LoadBearing).

Tässä esimerkkinä käytetään seinää. Vastaavanlaiset muunnossääntöasetukset ovat käytettävissä myös muille objektityypeille. Näiden ominaisuuksien avulla voit hallita tarkasti, miten kukin IFC-objekti muunnetaan, ja varmistaa, että tuloksena syntyvä Vertex-malli vastaa projektin vaatimuksia.

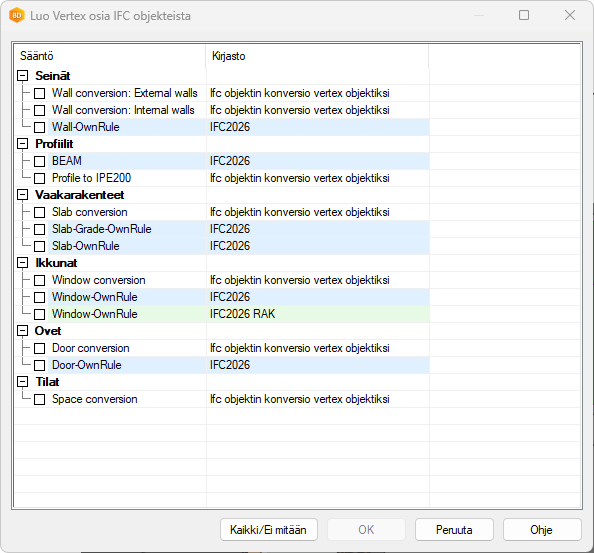

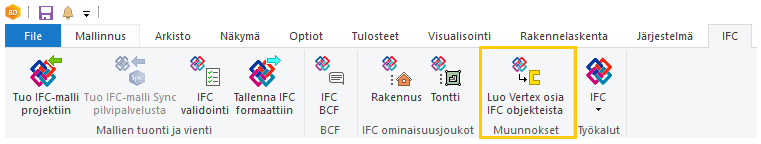

Luo Vertex-osia IFC-objekteista

Tällä työkalulla valitaan ennalta määritettyjä muunnossääntöjä, joiden avulla IFC-objektit muunnetaan aidoiksi Vertex BD -objekteiksi. Voit soveltaa eri sääntöjä eri objektityyppeihin samanaikaisesti, mikä tekee muunnosprosessista joustavan ja tehokkaan.

Kaikki käytettävissä olevat muunnossäännöt – järjestelmän säännöt, omat säännöt ja rakennuskohtaiset säännöt – listataan keskusteluikkunassa:

• Järjestelmän sääntöjä voi tarkastella, mutta ei muokata.

• Rakennuskohtaisia ja asiakaskohtaisia sääntöjä voi luoda, muokata, nimetä uudelleen ja poistaa tarpeen mukaan.

• Uusia sääntöjä voidaan lisätä joko asiakaskohtaiseen kirjastoon tai rakennuskohtaiseen kirjastoon suoraan samasta keskusteluikkunasta.

Jos asetus set.system.menu=1 on käytössä, samat hallintatoiminnot ovat käytettävissä myös asiakaskohtaisille säännöille. Tämä kattava sääntöjen hallinta varmistaa, että muunnosprosessi voidaan räätälöidä projektikohtaisesti, tukien sekä vakioituja työnkulkuja että projektikohtaisia tarpeita.

Valkoinen= Järjestelmän sääntö
Sininen= Asiakaskohtainen sääntö (custom)
Vihreä= Rakennuskohtainen sääntö
