Elementtikokoonpano BD 2026


Elementtikokoonpano

Miksi: Ominaisuus tuo käyttöliittymän elementtikokoonpanojen määrittelyyn. Aiemmin toiminto edellytti komennon tietämistä eikä varsinaista käyttöliittymää ollut.

HUOM! Ei mahdollinen ristikoille (trusses).

VXBD-3914


Muodosta elementtikokoonpanoja

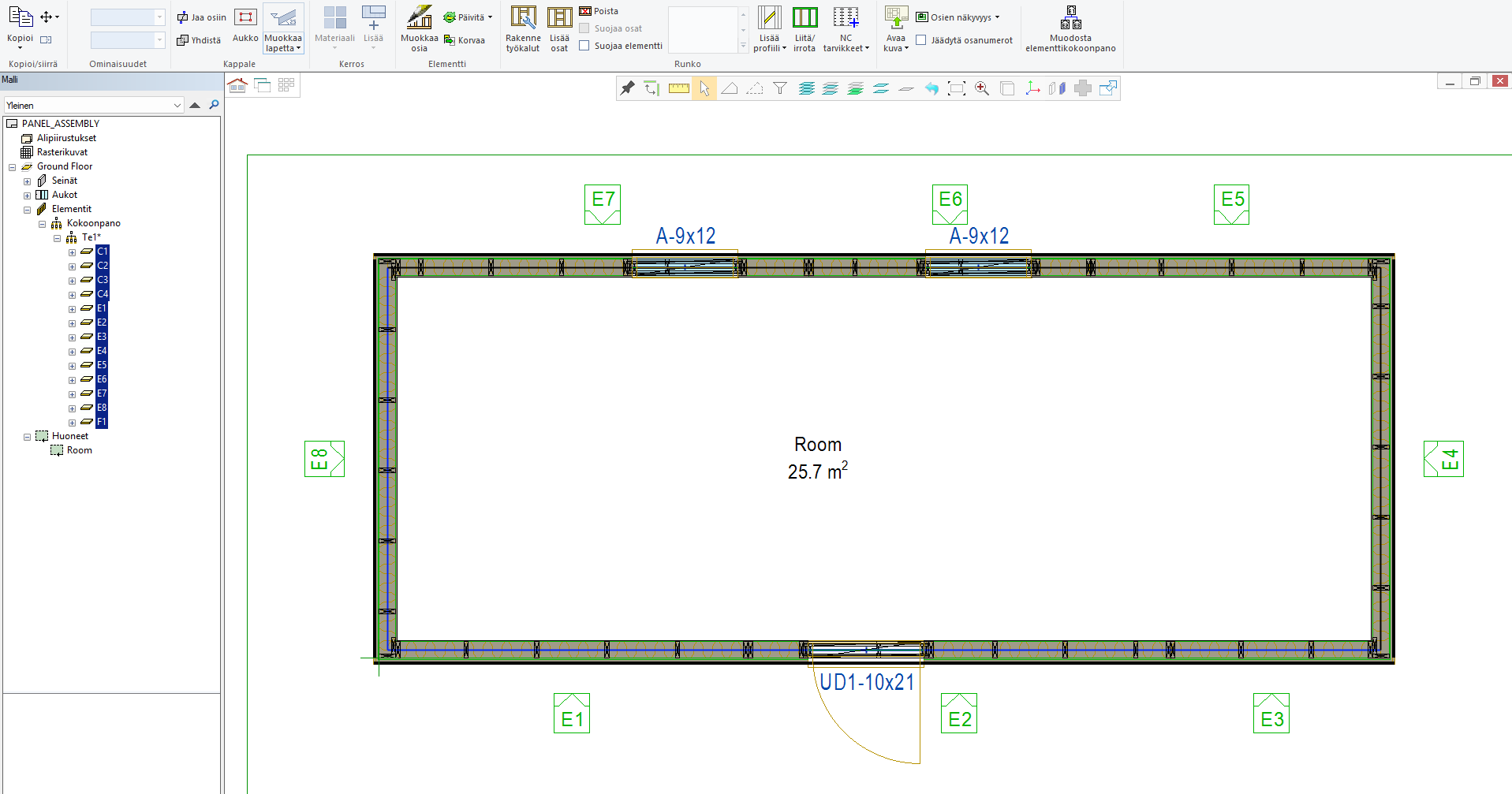

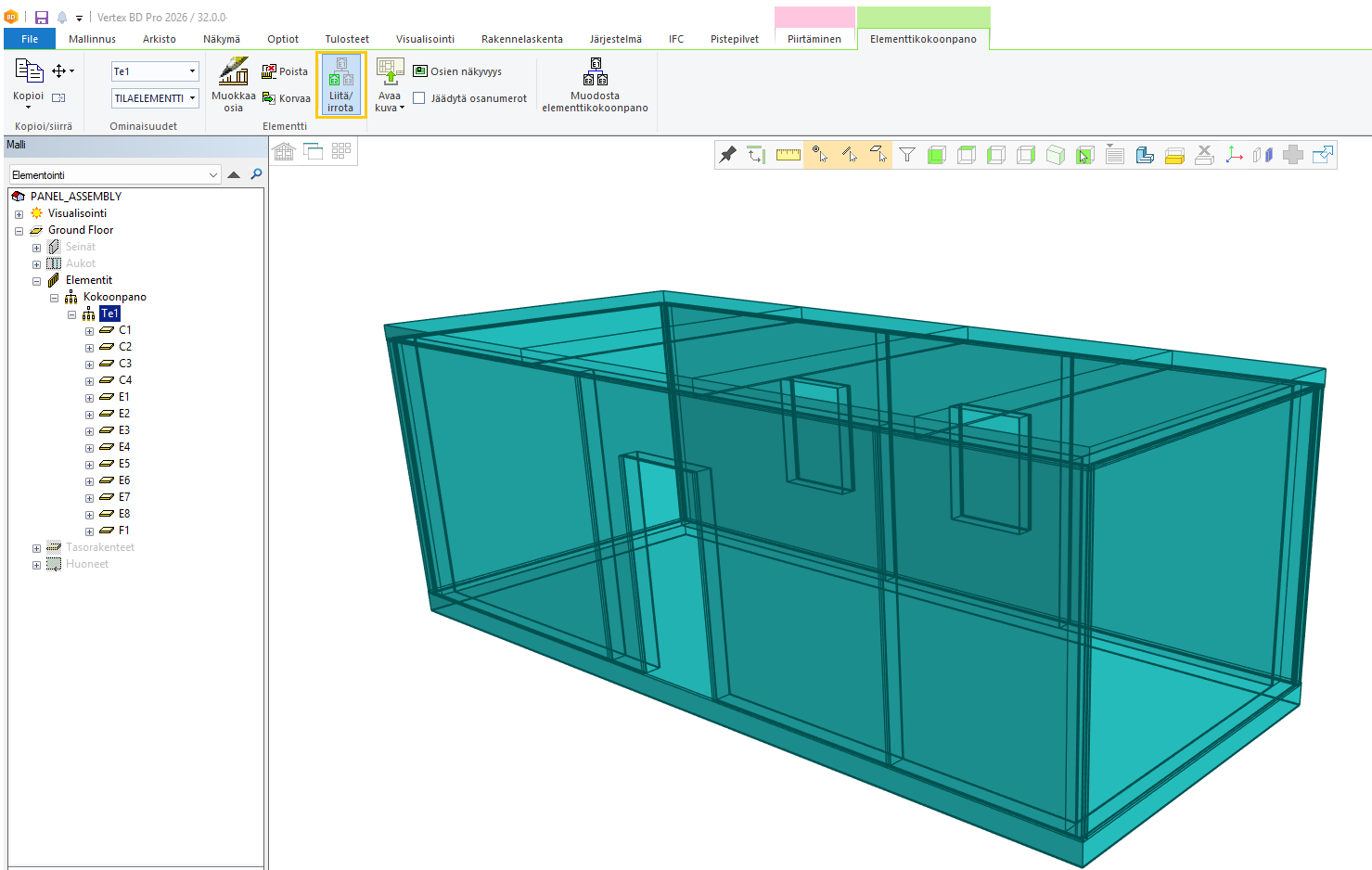

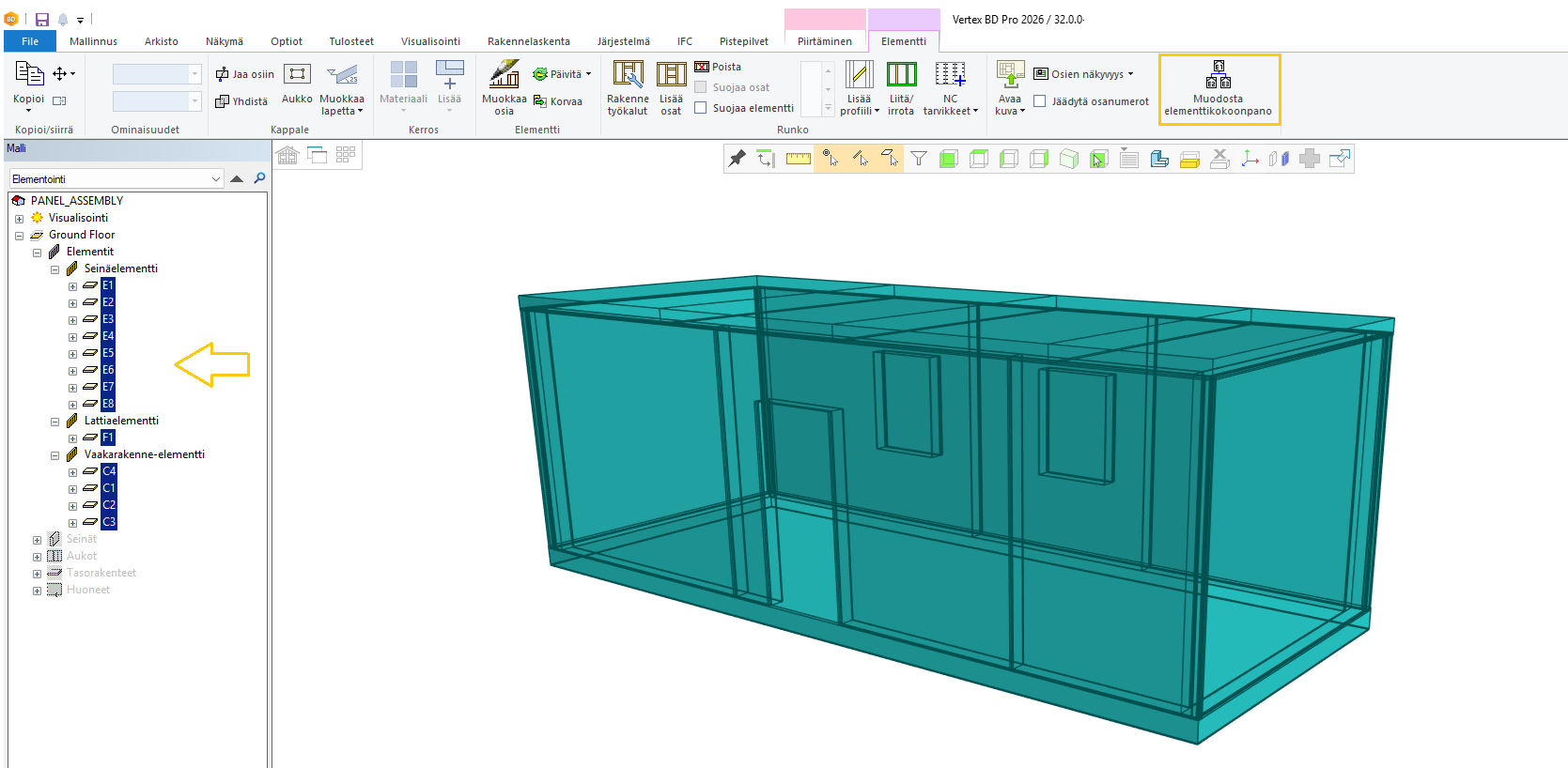

Elementtien valinta ja kokoonpanon määrittäminen: Käyttäjä voi valita elementtejä mallipuusta tai pohjakuvasta, ja kokoonpanon muodostaminen on valittavissa valintanauhasta.

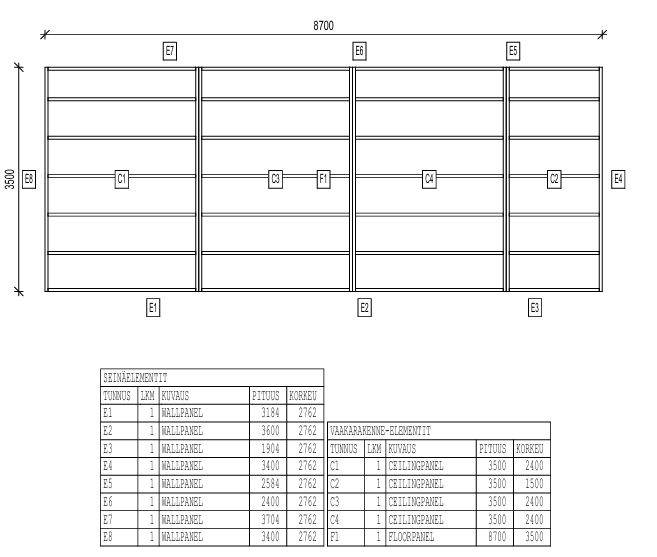

Elementtikokoonpanokuvat

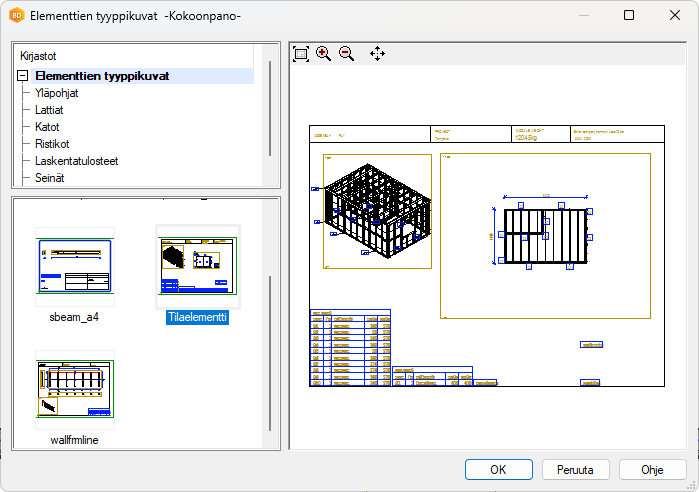

Uusia tyyppikuvia on lisätty esivalmistettujen elementtikokoonpanojen tarpeisiin. Tunnukset haetaan pohjakuvasta.

Elementtikuvaan on mahdollista lisätä listauksia, jos kokoonpanot sisältävät muita kokoonpanoja.


Tunnusten esitystapa tulee pohjakuvasta.


Uusia listauksia valittavissa, jos kokoonpano sisältää kokoonpanoja.


VXBD-4030

Muokkaa liittyviä elementtejä

Tuki kokoonpanoon liitettyjen elementtien muokkaamiseen, mukaan lukien osasuodattimen käyttö.

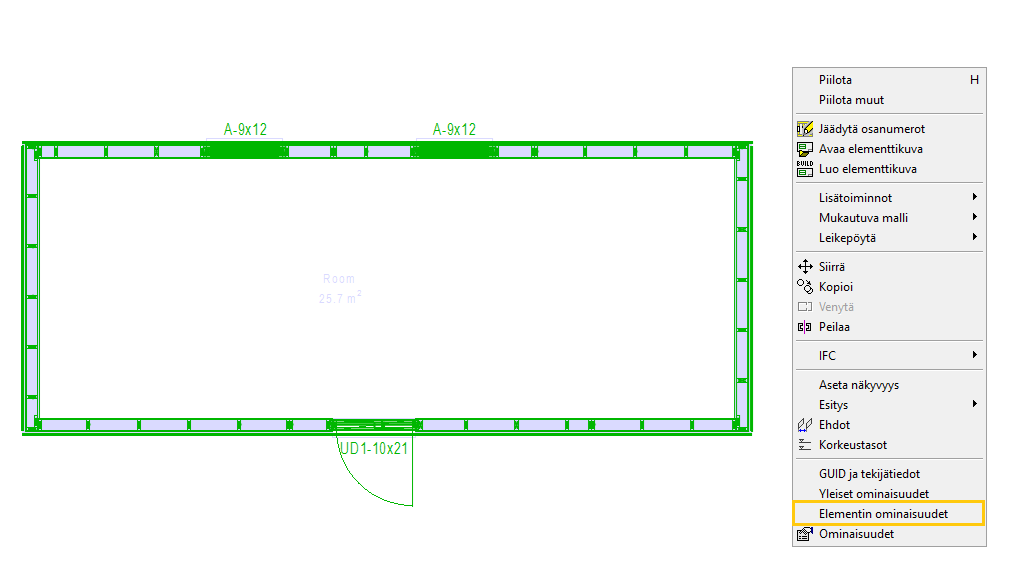

Mahdollisuus muokata elementtikokoonpanon ominaisuuksia.





Tuki myös osasuodattimelle.

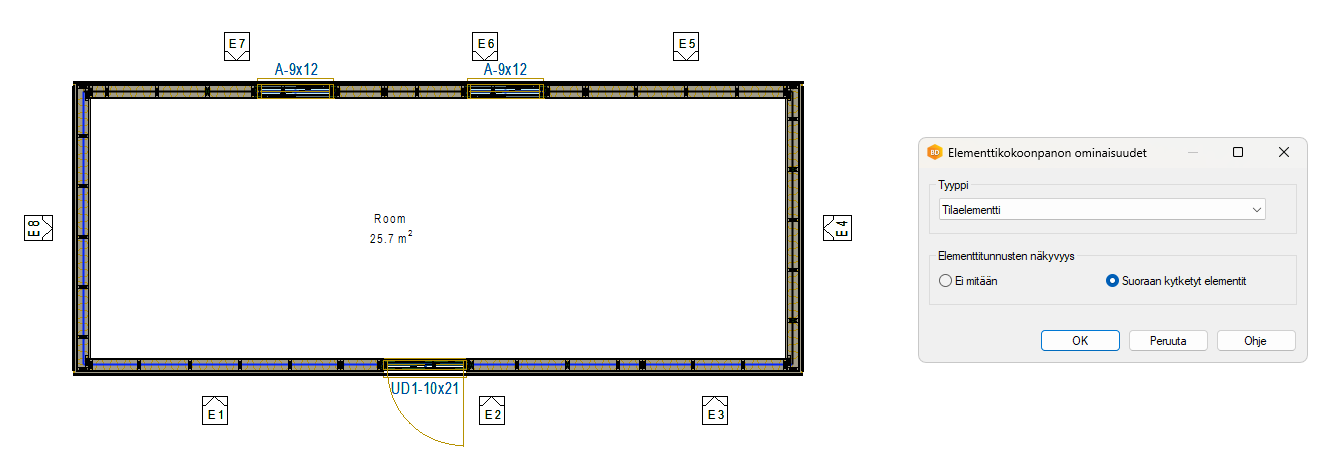

Muokkaa elementtikokoonpanon ominaisuuksia

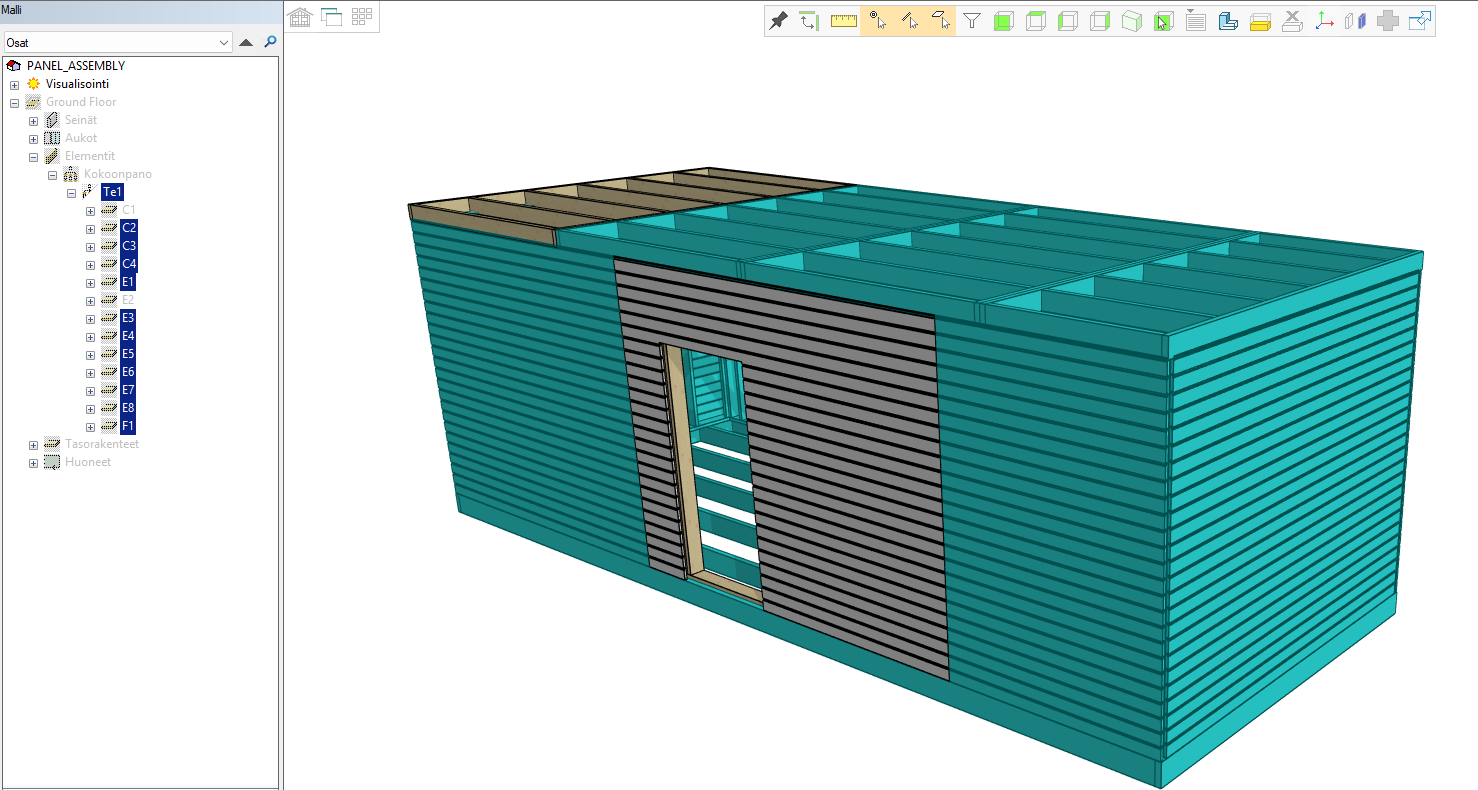

3D-kuormauskaavio elementtikokoonpanosta

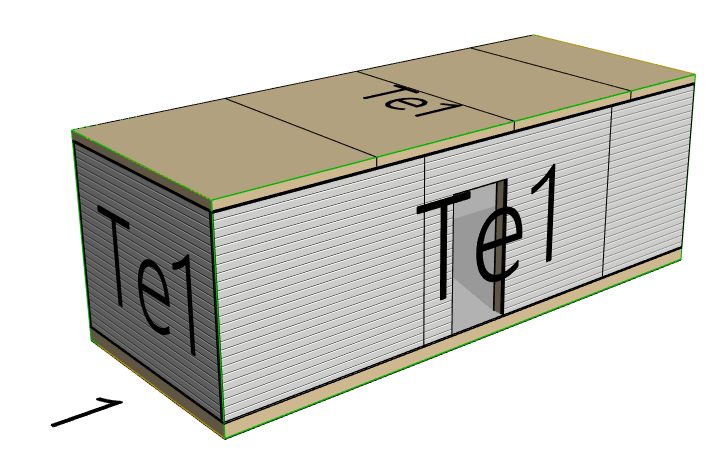

Elementtikokoonpanosta voidaan muodostaa pino.



Elementtikokoonpanon tyypitys

Uusia kategorioita tuettuna Sync-integraation kanssa:

  • Assembly

  • Prefab Unit

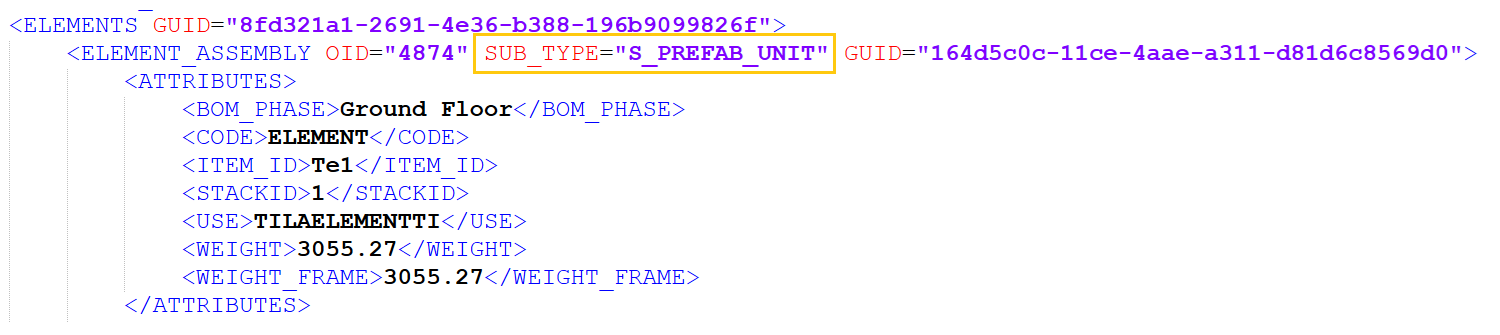

Alityypit ovat myös käytettävissä components.xml-tiedostossa raportteja varten.


Mahdollisuus näyttää elementtikokoonpanon tunnus Siirtotiedostojen muodostus -ikkunassa

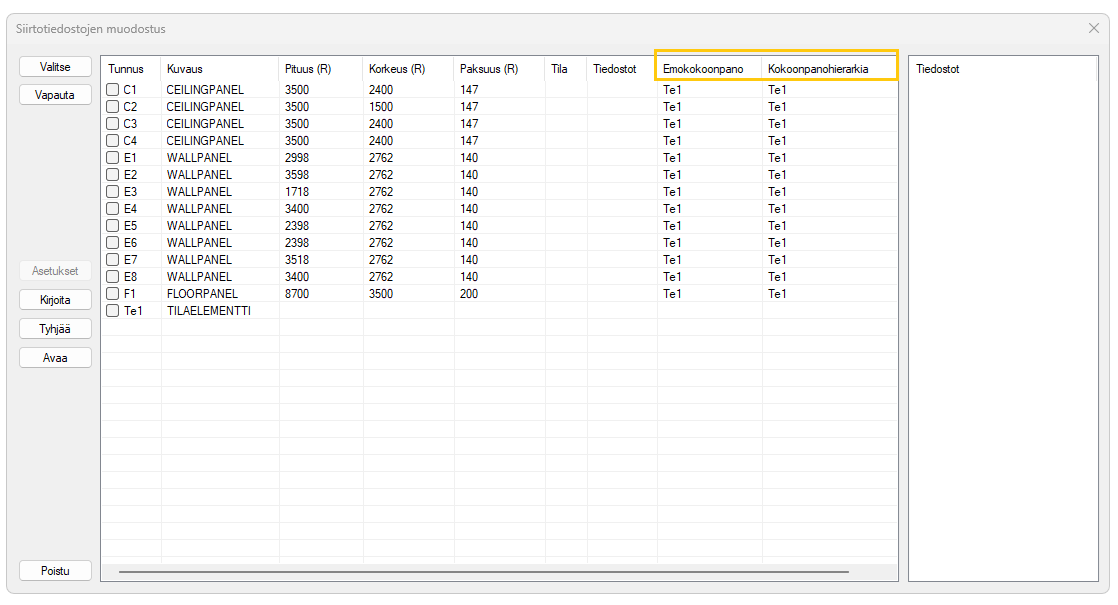

Siirtotiedostojen muodostus -keskusteluikkunassa on mahdollisuus näyttää elementtikokoonpanon tunnus.


Uudet keskusteluikkunan kentät:

  • 19: Emokokoonpano

  • 20: Kokoonpanohierarkia

VXBD-4194

Nämä parannukset sisältyvät BD 2026 -versioon ja niiden tarkoitus on tehostaa elementtikokoonpanojen hallintaa ja dokumentointia rakennussuunnitteluprojekteissa.
