Alityypit vaakarakenteille
Lattiat
Miksi: Tarvitaan tarkempaa rakenteiden luokittelua raportteja ja IFC-mallin sisältövaatimuksia varten.
Vaakarakenteille, kuten alapohja, terassilattia, parvekekatto jne., on nyt mahdollista määritellä alityyppi. Alityyppiä voidaan käyttää esimerkiksi materiaaliraporteissa tietyn tyyppisten rakenteiden määrätietojen yhteenlaskemiseen. Tietoja voidaan tarvita myös yhteistyössä muiden suunnittelijoiden kanssa, kun IFC-mallia siirretään suunnittelijoiden välillä. Selkeä etu on, että kiinteät alityypit pitävät tiedot yhtenäisinä ja niitä voidaan käyttää, kun halutaan tarkastella tietyn tyyppistä rakennetta. Esimerkiksi rakennusluvan liitteenä toimitettavassa IFC-mallissa Suomessa tarvitaan alityyppejä sen osoittamiseksi, minkä tyyppisestä rakenteesta on kyse.
Lisäksi pitkään käytössä ollutta luokitetta voidaan edelleen käyttää, jos rakenteita ja komponentteja halutaan luokitella vapaammin.

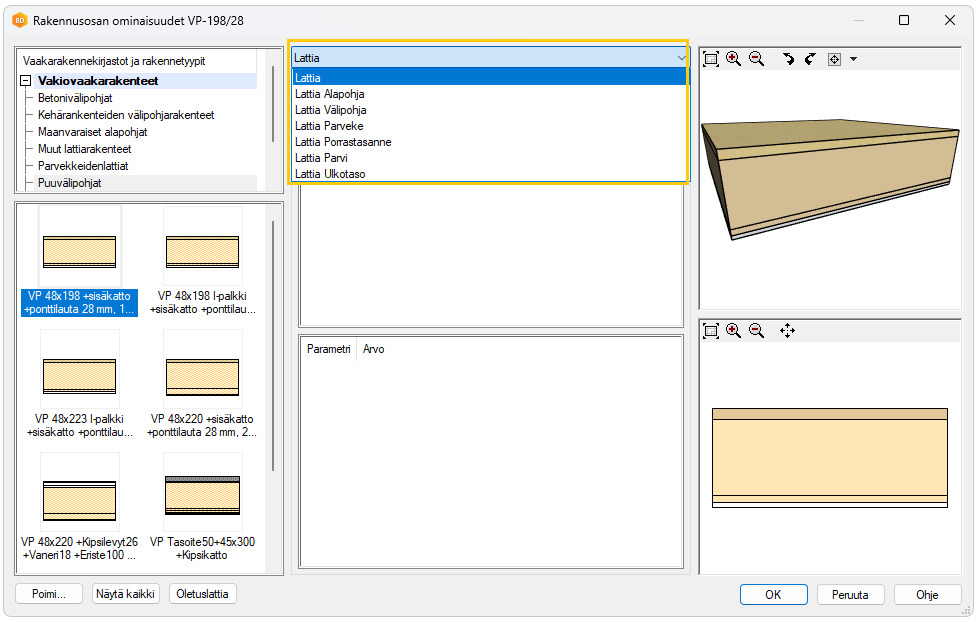

Lattian alityypit:
-
Alapohja
-
Välipohja
-
Parveke
-
Porrastasanne
-
Parvi
-
Ulkotaso
Katot

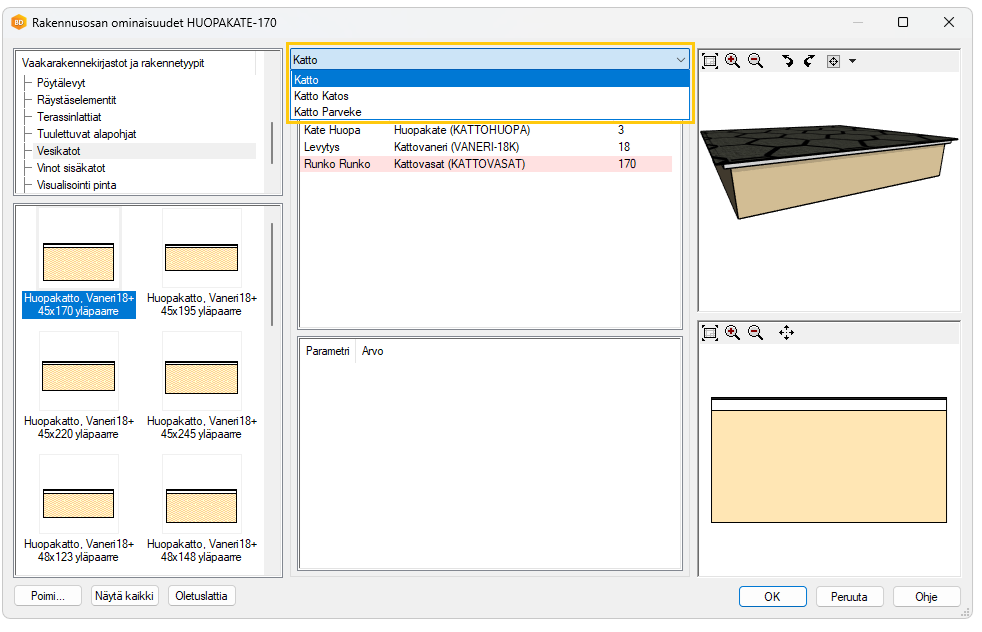

Katon alityypit:
-
Katos
-
Parveke
Yläpohjat
Ei alityyppejä
BOM

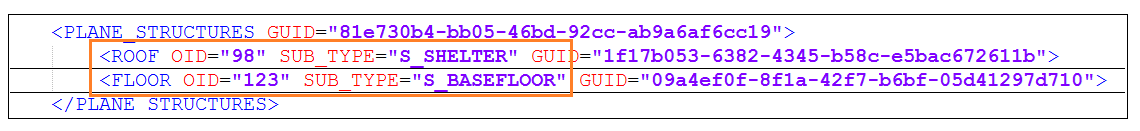

Alityypit kirjoitetaan tiedostoon components.xml, jota käytetään Excel-raporttien lähdetiedostona.
VXBD-4461
Moduuliverkon parannukset

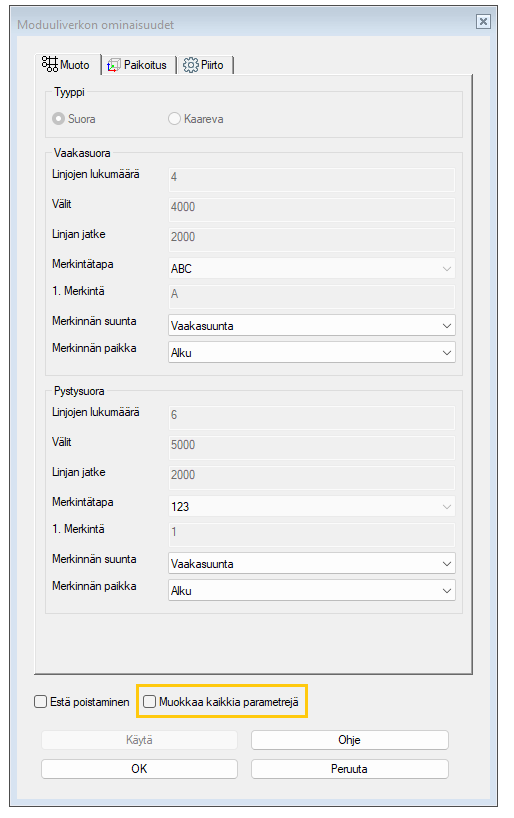

Moduuliverkko / Muokkaa kaikkia parametreja
Miksi: Toivottu ominaisuus. Edellisessä versiossa moduuliverkon tunnukset ja viivat luotiin aina uudelleen, kun ominaisuuksia muokattiin, jolloin menetettiin yksittäisiin tunnuksiin ja viivoihin tehdyt muokkaukset. Oletuksena toiminto on pois päältä.
VXCORE-1208

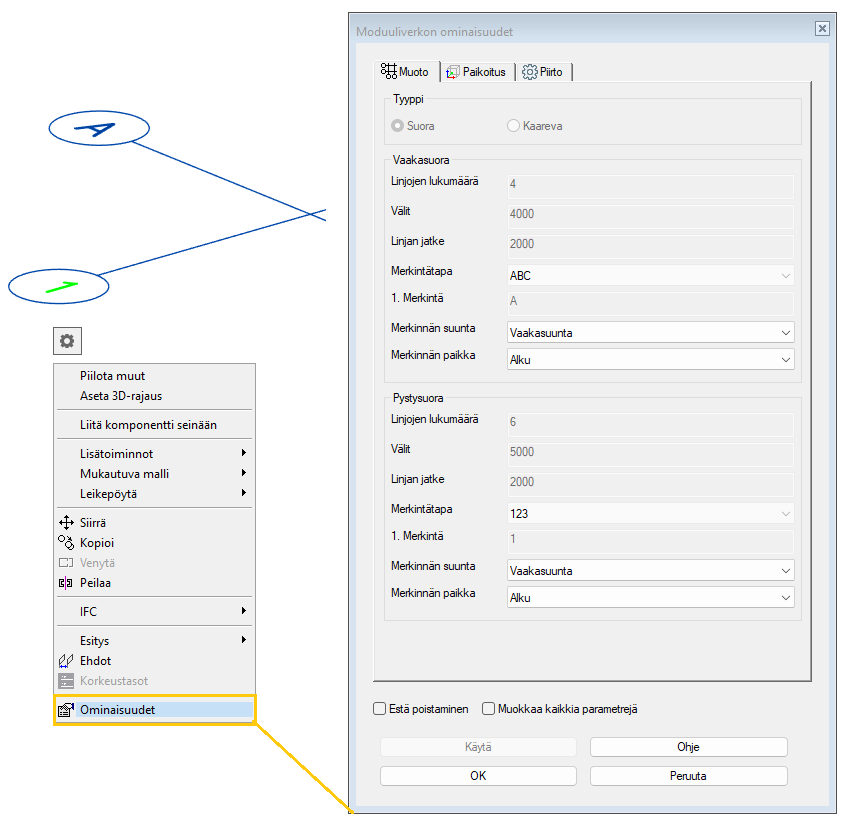

Moduuliverkko / Muokkaa moduuliverkon ominaisuuksia myös 3D-tunnustekstin kautta
Miksi: Nopeampi käyttäjälle.
VXCORE-1209

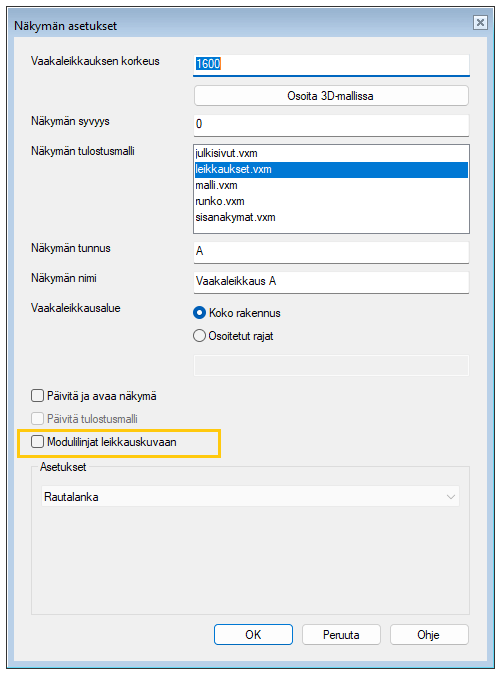

Moduuliverkko vaakaleikkaukseen
Miksi: Toivottu ominaisuus.
VXBD-94

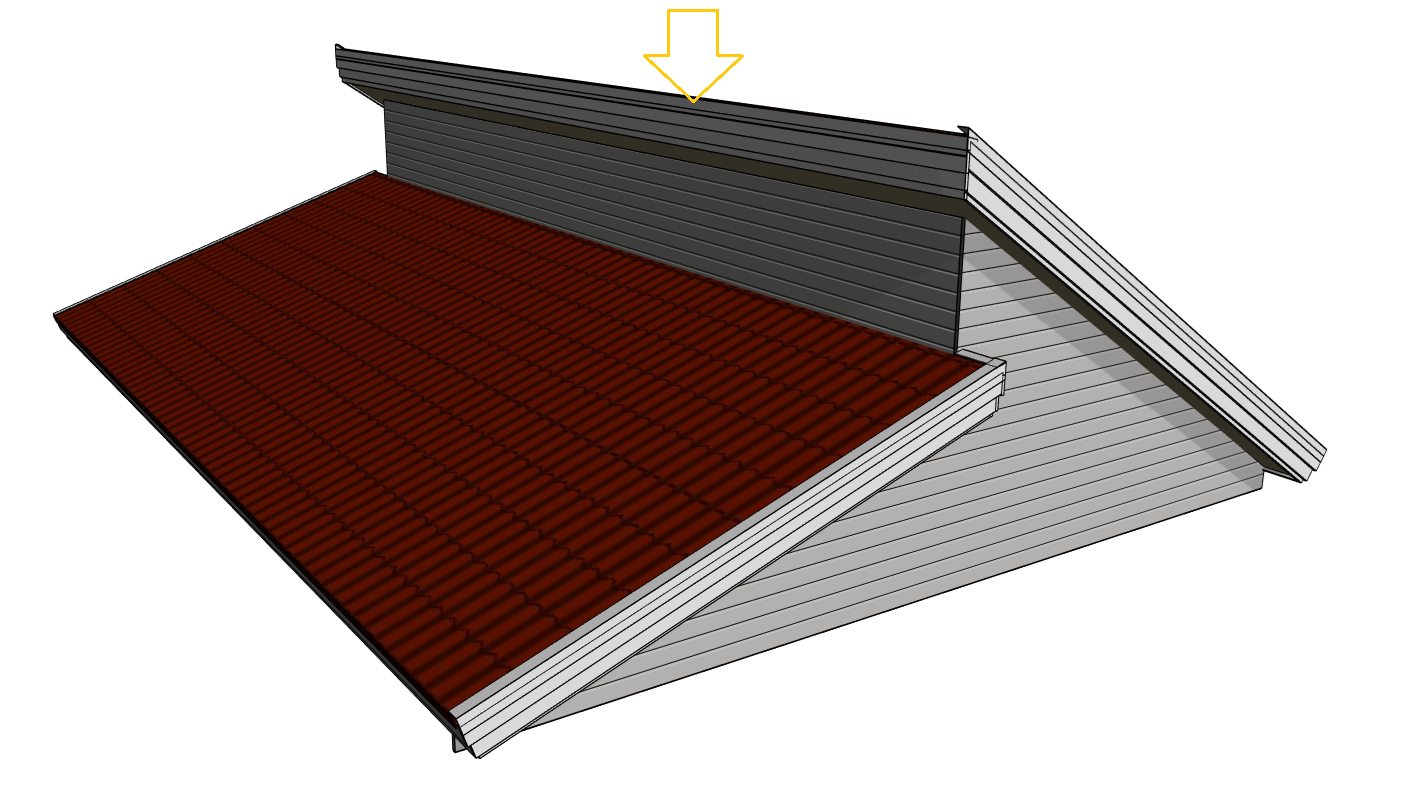

Yläräystään laudat pulpettikattoon
Miksi: Aiemmin ei ole ollut mahdollista mallintaa pulpettikattojen yläräystäslautoja valmiin räystäslautasetin avulla – laudat seurasivat vaakasuoran räystään käyttäytymistä. Nyt yläräystäs tunnistetaan erikseen, ja laudat lisätään räystäälle räystäslautasetin mukaisesti. Tämä pitkään toivottu parannus vähentää käsin tehtäviä korjauksia ja nopeuttaa mallinnusta sijoittamalla laudat oikein yläräystäälle suoraan räystäslautasetistä. (SIBB)

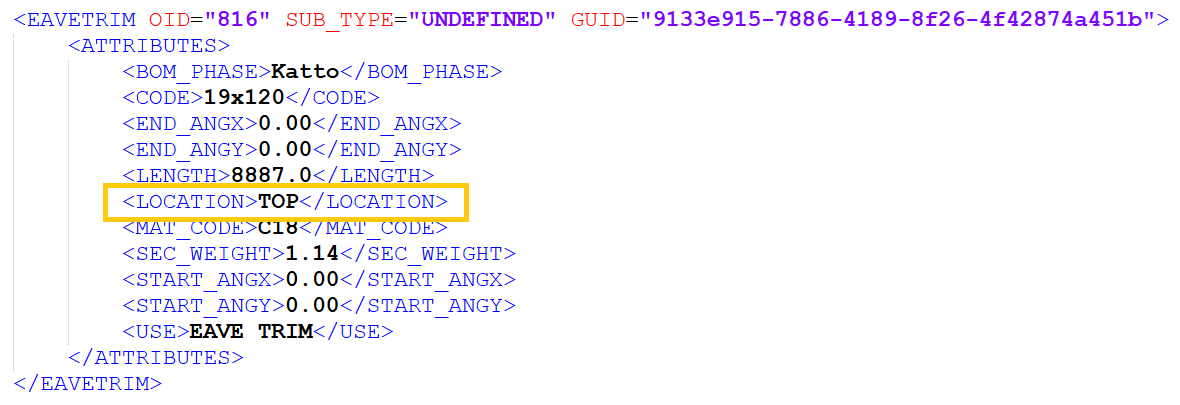

Tiedostoon components.xml kerätään uusi parametri LOCATION, jonka avulla voidaan tarvittaessa erotella lautoja:
käytettävissä arvot TOP, BOTTOM, LEFT, RIGHT.
VXBD-3143

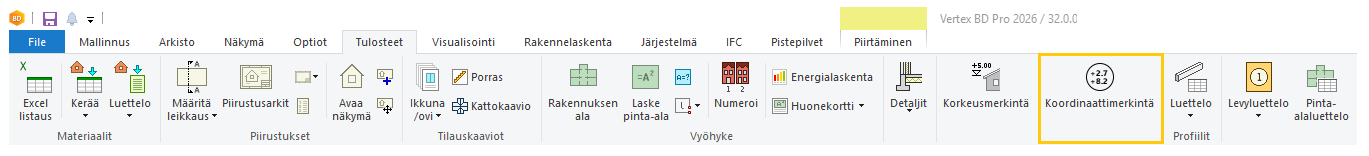

XY-koordinaatit 2D-symbolina
Miksi: Toivottu ominaisuus.
Mahdollisuus lisätä koordinaatit eri pisteisiin, samalla tavalla kuin korkeuden lisääminen toiminnolla Lisää korkeusmerkintä. Nyt korkeuksien sijaan voidaan lisätä koordinaatit toiminnolla Koordinaattimerkintä.
VXBD-2257
VXBD-3770

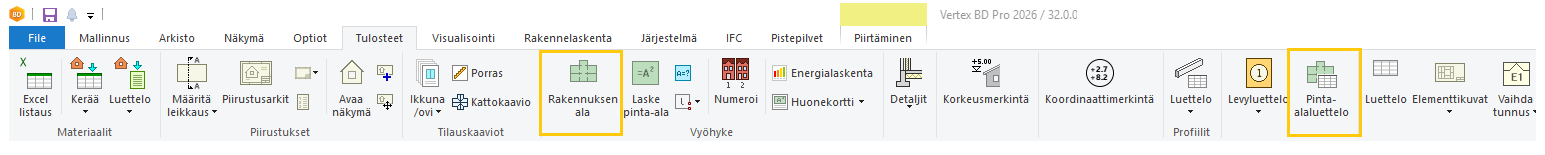

Rakennuksen pinta-alan laskenta ja pinta-alaluettelo
Miksi: Toivottu ominaisuus.
Toiminnot on eroteltu ja niitä on yksinkertaistettu.
