Päivitykset pääversion 32.0.0 julkaisun jälkeen

Automatisoimme putkikomponenttien attribuuttitietojen päivityksen

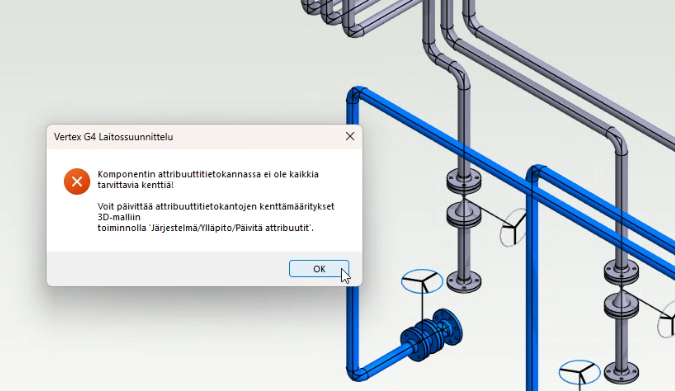

Lisäsimme uuden kentän Elinkaaren vaihe putkikomponenttien nimiketietoihin ohjelmaversion 32.0.0 (2026) yhteydessä. Tämän vuoksi vanhemmilla ohjelmaversioilla luotujen mallien putkikomponenttien attribuuttitiedoista puuttuu kyseinen kenttä. Aiemmin ohjelma pyysi erillistä päivitysajoa (ks. kuva alta), kun tällaisten putkilinjojen nimiketietoja käsiteltiin.

Olemme nyt automatisoineet päivitysprosessin. Päivitys suoritetaan automaattisesti, kun avaat putkikomponentin nimiketiedot. Näin voit jatkossa suunnitella ja muokata putkilinjoja ilman turhia keskeytyksiä.

Parannus sisältyy versioon 32.0.3. _{(Vertex ID: VXPLANT-1349)}

Kauluslaippojen seinämävahvuuksia korjattu

Päivitimme putkikomponenttikirjastossa olevan kauluslaippamalliin fl_wnrf liittyvien putkinimikkeiden seinämävahvuuksia. Tämä korjaus sisältyy ohjelmaversioon 32.0.3. Koostimme listan laipoista, joille tuli mittamuutoksia. _{(Vertex ID: VXPLANT-1272)}

Voit ladata koontilistan muutoksista tästä: VXPLANT-1272-INFO.xlsx

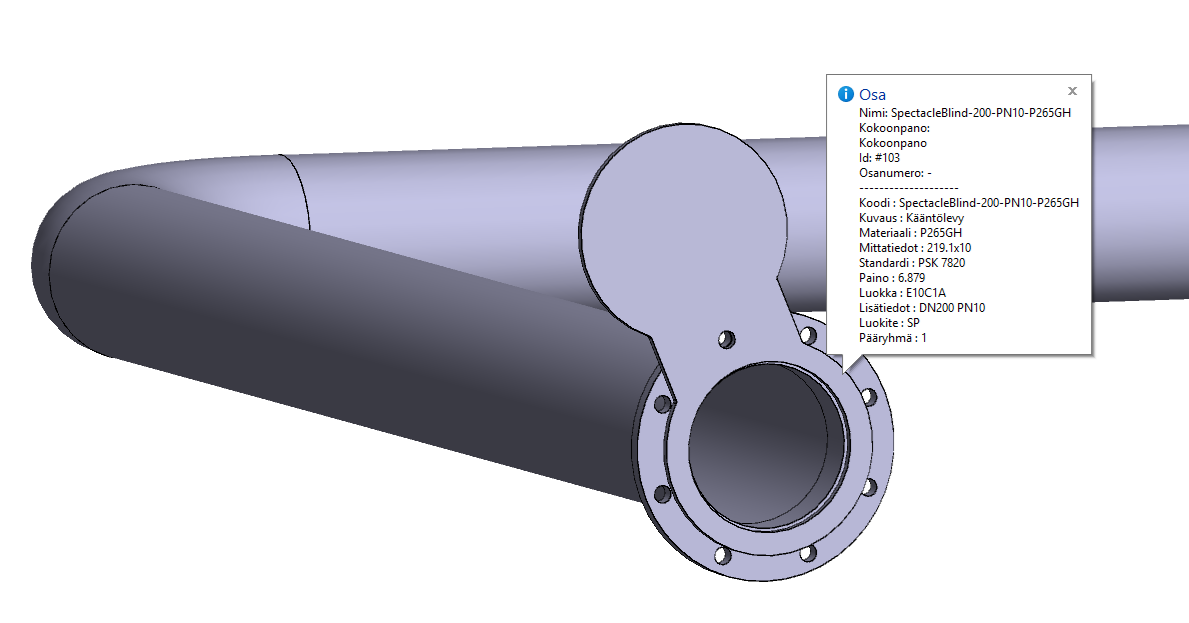

Lisäsimme putkikomponenttikirjastoon standardin PSK 7820 mukaiset kääntölevyt

Löydät nyt kääntölevyt (kääntösokeat) putkikomponenttikirjastosta Vakio-kansiosta Venttiilit, kun käytössäsi on Vertex G4Plantin paikallisarkistot. Mallien nimet ovat SpectacleBlindDiscDN10-125 ja SpectacleBlindDiscDN150-1200. Flow-käytössä kyseiset kääntölevyt löytyvät luokitteesta MISC-COMPONENT ja sen aliluokitteesta SP. HUOM! Luokitteen ja nimikkeiden lisääminen Flow’hun vaatii pääkäyttäjältä toimenpiteitä. Lisäsimme kirjastoon yhteensä 721 kääntölevyä.

Voit määrittää onko levy asennossa auki vai kiinni putkikomponentin mittataulukon kautta joko lisäämisen yhteydessä tai jälkikäteen. Linja on auki, kun mittataulukon muuttujan Blanked arvo on 0. Vastaavasti arvolla 1 linja on kiinni.

Tämä parannus sisältyy ohjelmaversioon 32.0.3. Muista päivittää custom-puolen putkikomponenttitietokantasi, jotta saat nämä uudet putkikomponentit käyttöösi. Ohjeet päivitykseen löydät täältä. _{(Vertex ID: VXPLANT-1350)}

Päivitimme profiililiitosten mittakuvat

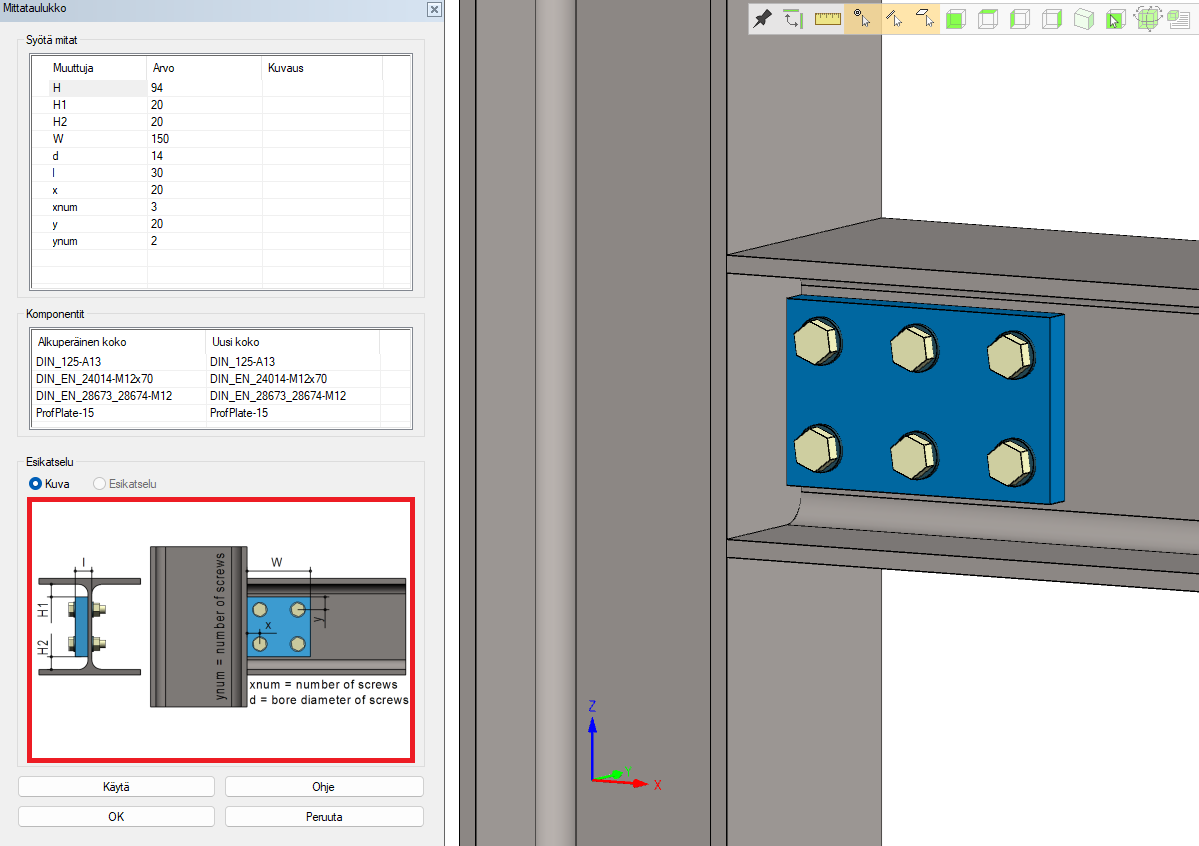

Profiililiitosten mittakuvat on päivitetty värillisiksi ja aiempaa selkeämmiksi. Mittakuvat näkyvät mittataulukossa liitosta lisättäessä ja muokattaessa sekä selaimessa.

Uudistetut kuvat helpottavat huomattavasti hahmottamaan, miten kukin muuttuja vaikuttaa liitoksen mittoihin. Harmaalla taustavärillä esitettyjä muuttujia ei voi muokata mittataulukossa, vaan ohjelma määrittää niiden arvot automaattisesti (esimerkiksi muuttuja H alla olevassa kuvassa).

Tämä parannus sisältyy ohjelmaversioon 32.0.3. _{(Vertex ID: VXPLANT-1356)}

Linjaviivaston käsittelyn parannuksia

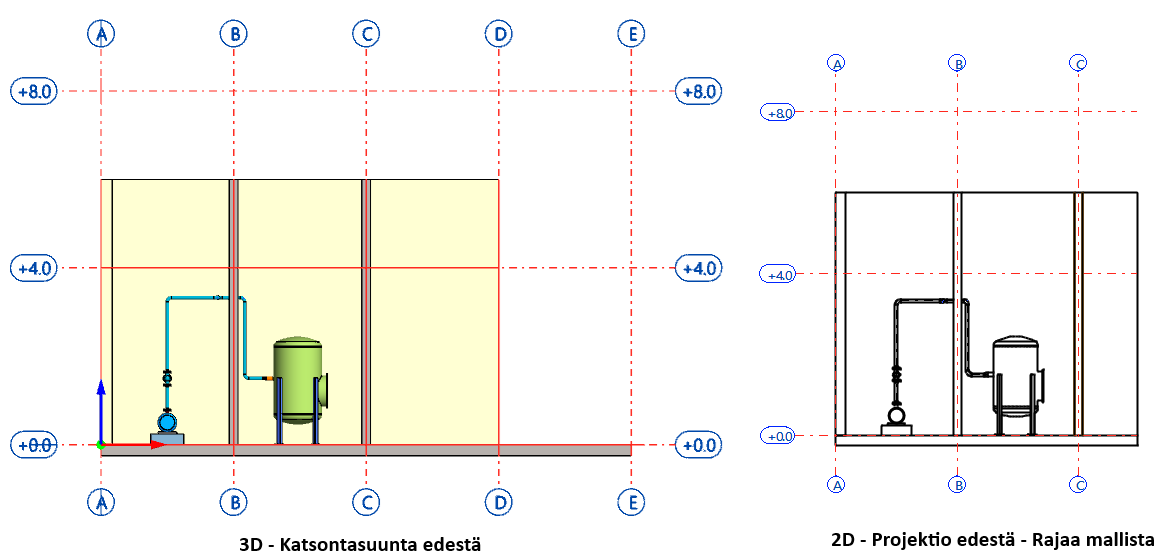

Paransimme linjaviivastotunnusten näkyvyyden hallintaa piirustuksen projektiossa. Mikäli projektiota on rajattu toiminnoilla osittainen leikkaus, Rajaa mallista tai Katkaise projektio, niin rajausalueen ulkopuolelle jääviä linjaviivastotunnuksia ei enää piirretä kuvantoon. Muutoksen myötä manuaalisen korjailun tarvevähenee ja piirustusten yleisilme parantuu. Tämä parannus sisältyy ohjelmaversioon 32.0.4. _{(Vertex ID: VXPLANT-1375)}

Siirsimme linjaviivastotunnukset linjaviivojen päihin kiinni. Aiemmin ne olivat etäämmällä viivojen päistä, mikä aiheutti sen, että piirustuksien kuvannoissa etäisyydet näyttivät tarpeettoman suurilta. Nyt piirustuksissa tunnukset näkyvät kuten vanhalla tekniikalla tehtyjen annotointien aikakaudella. Muutoksen myötä piirustusten yleisilme parantuu eikä enää ole tarvetta käyttää vanhoja annotointeja. Tämä parannus sisältyy ohjelmaversioon 32.0.4. _{(Vertex ID: VXPLANT-1392)}

Voit nyt syöttää myös kaavoja ja yksiköitä Linjaviivaston ominaisuudet -dialogissa kenttiin, joissa käsitellään lukuarvoja. Voit esimerkiksi kirjoittaa Välit-kenttään 6m (kuusi metriä) ja ohjelma tunnistaa ja muuttaa mitan automaattisesti 6000 millimetriksi. Tämä parannus sisältyy ohjelmaversioon 32.0.4. _{(Vertex ID: VXPLANT-1387)}
