Kannakointi 2026

Esittelimme nämä uudistukset pääversiossa 32.0.00 (2026)

Lisäsimme merkittävästi mahdollisuuksia hallita primäärikannakkeiden ominaisuuksia lisäysvaiheessa.

Paransimme tuntuvasti primäärikannakkeiden lisäosien jälkikäsittelyä.

Olemme lisänneet uusia primäärikannakekokonaisuuksia kirjastoon ja päivittäneet kannakkeiden esikatselukuvat.

Primäärikannakkeiden käsittelyn parannukset

Uudistimme primäärikannakkeiden lisäämisen yhteydessä käytettävän käyttöliittymän helpottaaksemme kannakkeiden ominaisuuksien hallintaa.

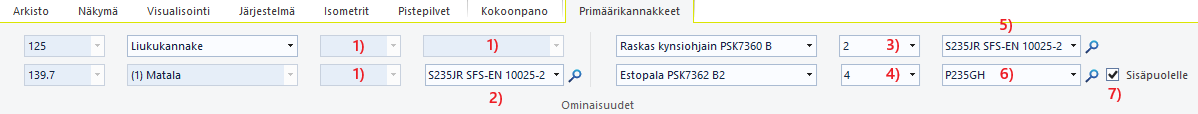

Siirsimme riippukannakkeiden tyypin määrittelyssä käytettävät kentät 1) uuteen paikkaan. Samoin uuden paikan sai primäärikannakkeen materiaali 2).

Lisäsimme uudet kentät kynsiohjaimien (myös ohjaimien) ja estopalojen lukumäärien valintaan 3) ja 4). Valitse ensin (kynsi)ohjaimen tai estopalan tyyppi ja sen jälkeen määritä kuinka monta kappaletta niitä lisätään. (Kynsi)ohjaimia voi valita kaksi tai neljä. Olemme laittaneet estopalojen valikkoon arvot kaksi, neljä ja kuusi, mutta voit nyt laittaa estopaloja vapaasti valittavan määrän kirjoittamalla sopivan arvon kenttään. Standardin PSK 7362 tarkennusten myötä estopalojen lukumäärä on nyt sankakohtainen. Nämä muutokset mahdollistavat primäärikannakkeiden lisäosien hallinnan huomattavasti helpommin ja nopeammin kuin aiemmin. _{(Vertex ID: VXPLANT-1087)}

Lisäsimme uudet kentät kynsiohjaimien (myös ohjaimien) ja estopalojen materiaalin valintaan 5) ja 6). Ohjaimet perivät primäärikannakkeen materiaalin mikäli se on tietokantaan määritetty. Voit vapaasti muuttaa ohjaimen materiaalin tarpeen mukaan. Estopalan materiaali periytyy automaattisesti putkelta, mikä vastaa myös standardin PSK 7362 määritelmää estopalan materiaalille. Voit vapaasti muuttaa estopalan materiaalin tarpeen mukaan. Nämä muutokset suoraviivaistavat primäärikannakkeen lisäosien materiaalien hallintaa merkittävästi. _{(Vertex ID: VXPLANT-1145)}

Lisäsimme uuden valintaruudun Sisäpuolelle, jonka avulla voit valita tulevatko estopalat sankojen sisäpuolelle 7). Valintaruudun ollessa tyhjä estopalat tulevat normaalisti sankojen ulkopuolelle. Tämä toimenpide oli aiemmin täysin manuaalinen mutta nyt estopalojen puolisuuden määrittely on todella helppoa ja nopeaa. _{(Vertex ID: VXPLANT-1168)}

Kynsien ja estopalojen valinnat noudattavat nyt entistä tarkemmin liukukannakkeen tyypin valintaa. Tämä vähentää virheiden mahdollisuutta. _{(Vertex ID: VXPLANT-1149)}

• Jos liukukannakkeen tyyppi vaihdetaan Liukukannake > 1-puolinen kiintopiste, niin tällöin tulee automaattisesti valituksi jokin estopalatyyppi. Samalla kynsiohjaimien valinta vaihtuu tilaan Ei kynsiohjaimia eikä kenttä ole enää muokattavissa, koska standardin mukaisesti kiintopistekannake on hitsattava, eikä kynsiohjaimia tarvita.

• Jos valinta tehdään toiseen suuntaan 1-puolinen kiintopiste > Liukukannake, niin nyt estopalatyypin valinta nollataan ja valinnaksi vaihtuu Ei estopaloja. Samalla kynsiohjaimien valinta vaihtuu muokattavaksi.

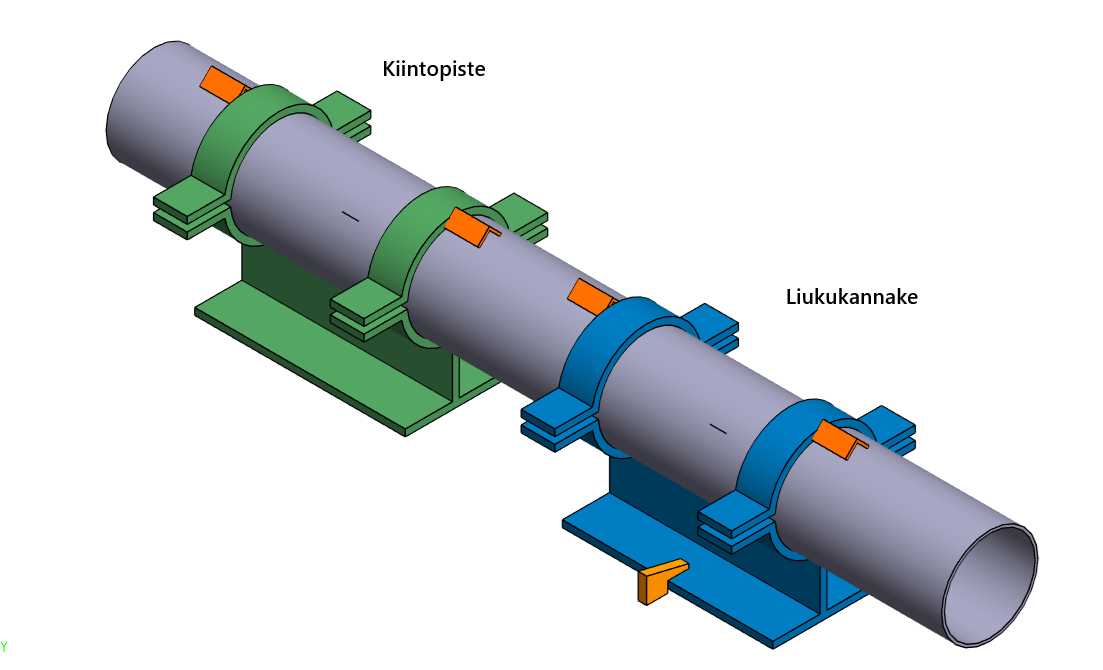

Helpotimme kiintopisteiden merkkaamista malliin. Liukukannake saa värin nyt tyypin mukaisesti. Kiintopiste (ANCH) on vihreä ja liukukannake (SKID ja GUID) on sininen. Tämä helpottaa kiintopisteiden löytämistä mallista merkittävästi. _{(Vertex ID: VXPLANT-1153)}

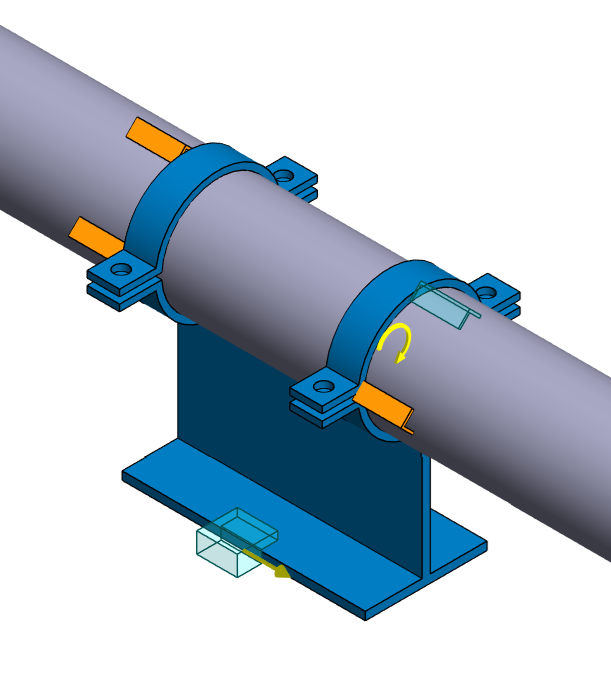

Primäärikannakkeiden lisäosien siirtäminen ja kiertäminen on nyt helppoa ja yksinkertaista. Kynsien ja ohjaimien siirtäminen onnistuu nyt osan valinnan jälkeen siirtonuolen avulla. Vastaavasti estopalojen kiertäminen onnistuu kiertonuolen avulla. Aiemmin lisäosien siirtäminen vaati erityistietämystä ja useamman työvaiheen. _{(Vertex ID: VXPLANT-1164)}

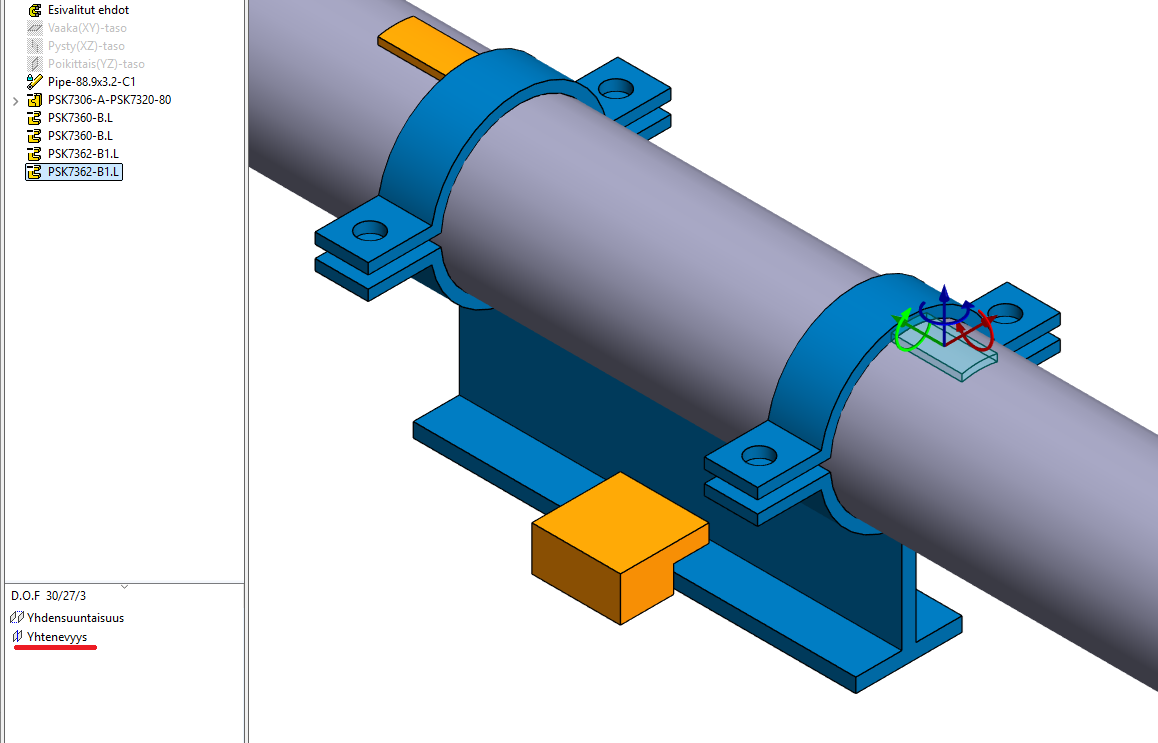

Estopaloja ja kynsiä on mahdollista lisätä primäärikannakkeille myös suoraan komponenttikirjastosta. Tällä tavoin lisätty komponentti saadessaan yhtenevyysehdon esim. sangan kanssa toimii kuten primäärin lisäysvaiheessa lisätty komponentti eli se voidaan positioida, näkyy isometrissä ja sen osaluettelossa. Tämä mahdollistaa erikoistapausten hallitsemisen vaivattomasti. Toiminnallisuus on lisätty ohjelmaan versiossa 31.0.3. _{(Vertex ID: VXPLANT-882)}

Uudistuksia primäärikannakkeiden listautumiseen isometripiirustuksen osaluetteloon

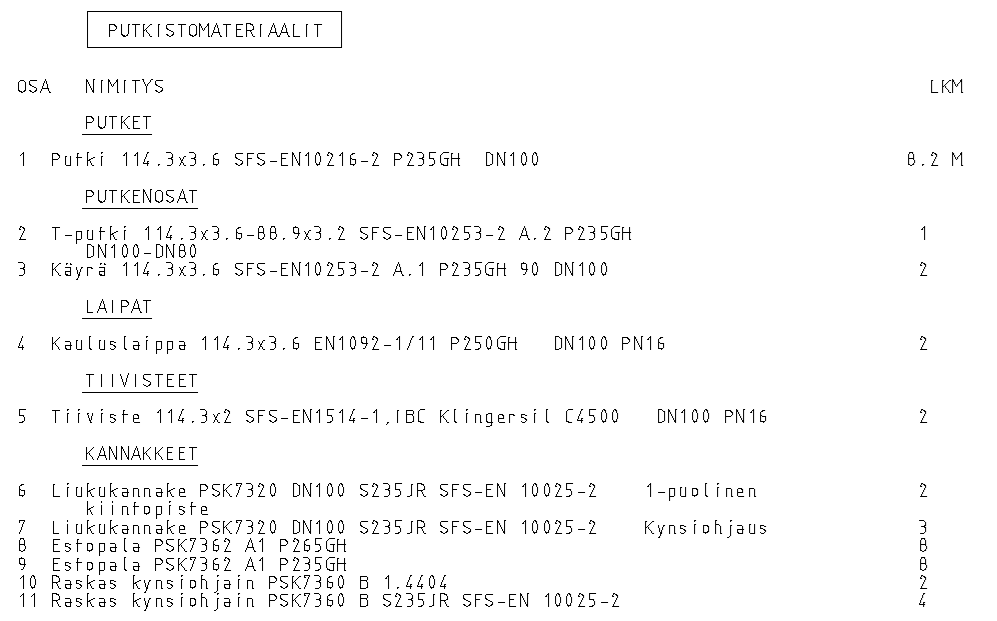

Jatkossa primäärikannakkeet ja niiden lisäosat erotellaan isometrin osaluetteloon sekä materiaalin että tyypin (kiinnitys/ohjaus) mukaisesti. Tämän muutoksen myötä samalla putkilinjalla olevin erilaisten primäärikannakkeiden hallinta selkeytyy eikä virheellisiä tulkintoja pääse enää syntymään. Teimme muutoksen isometrin osaluetteloformaattiin IsoMatLstS (Isometrit-välilehti > Formaatit > Kannakkeet) ja lisäsimme listattaviin kenttiin DESCR2. _{(Vertex ID: VXPLANT-1224)}

Uusia riippukannakkeita kirjastoon

Lisäsimme standardin PSK 7340 mukaiset uudet vanttiruuvilliset riippukannakevariaatiot kannakekirjastoomme. Näin ylläpitoasiakkaamme saavat päivitetyt kirjastot käyttöönsä uuden pääversion myötä. _{(Vertex ID: VXPLANT-1174)}

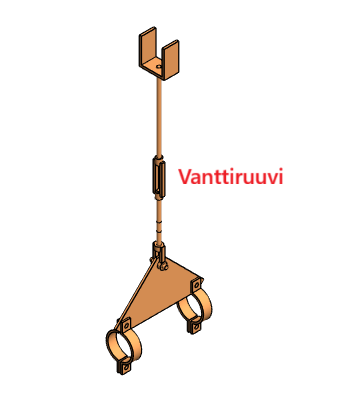

Riippukannakkeisiin, joilla on alakiinnitys tyyppiä AK/AR2, AK/AR3 ja AK/AR5, on lisätty konfiguraatioita, joissa on mukana vanttiruuvi (PSK 7349). Nämä uudet kokoonpanot tunnistaa kokoonpanon tunnuksen lopussa olevasta V-kirjaimesta. Esimerkiksi alla olevan kuvan riippukannakkeen tunnus on PSK7340-YK1-AK3V. Lisäsimme kirjastoon yhteensä 32 uutta primäärikannakkekokoonpanoa.

Primäärikannakemallien pikakuvakkeet päivitetty

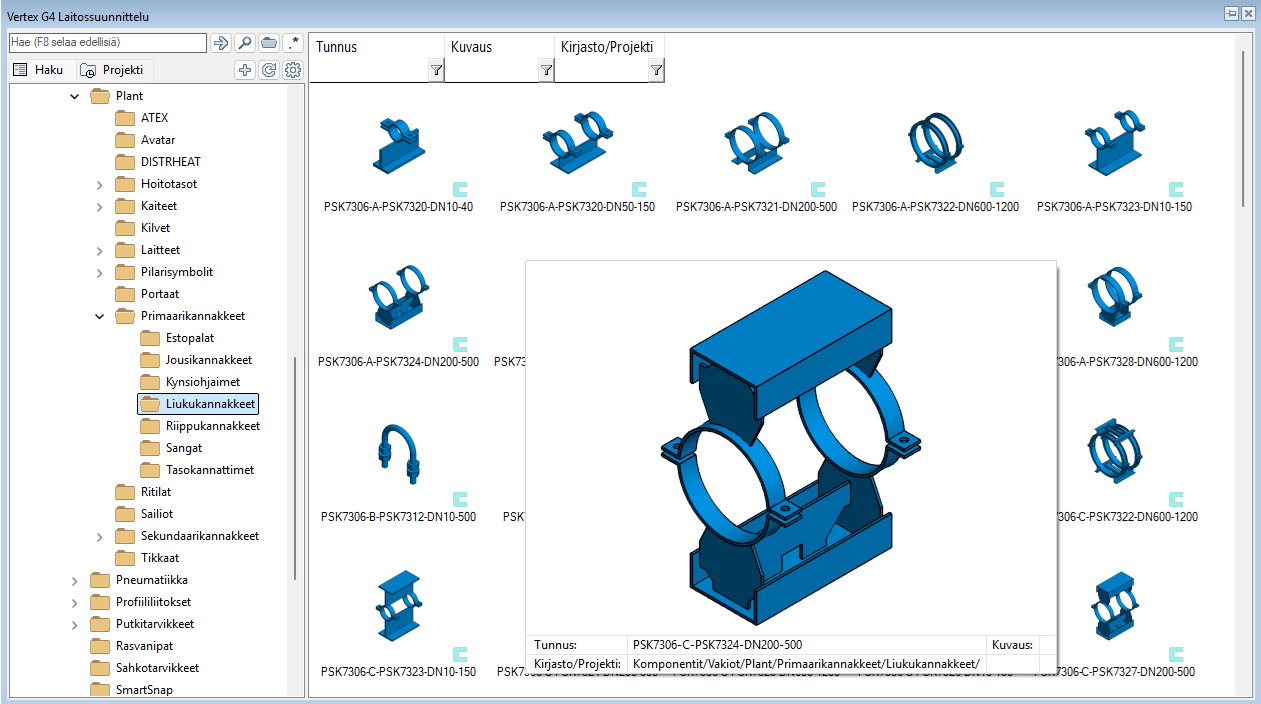

Päivitimme primäärikannakkeiden malleihin liittyvät pikakuvakkeet sekä komponenttikirjastoon että complibs-kirjastoon. Alkuperäisistä kuvista saattoi puuttua satunnaisia pintoja ja niissä näkyi toisinaan ylimääräisiä apugeometrioita. Nyt kuvien yleisilme on yhtenäinen ja laadukas. _{(Vertex ID: VXPLANT-959)}
