Putkistosuunnittelu 2026

Esittelimme nämä uudistukset pääversiossa 32.0.00 (2026)

Hallitse putkilinjan elinkaaren vaihetta uudistetuilla toiminnoilla helpommin ja monipuolisimmin kuin aiemmin.

Olemme päivittäneet putkikomponenttitietokantaan PSK-putkiluokkiin tulleet mittavat muutokset vuodelta 2025.

Lisäsimme putkikomponenttikirjastoon kolme uutta putkiluokkaa PE100-SDR11, PE100-SDR17 ja PE100-SDR33 sekä näihin liittyvät putkikomponentit.

Putkilinjan elinkaaren vaihe

Uudistimme ja uudelleennimesimme työkalut, joilla voidaan määrittää, onko reititetty tai olemassa oleva putkilinja uutta vai vanhaa. Uusien toimintojen myötä elinkaaren vaiheen käsittely on merkittävästi helpompaa ja selvästi monipuolisempaa kuin ennen. Uudistusten myötä inhimillisten unohdusten määrä tulee vähenemään, kun tieto on yksiselitteisesti omassa kentässään ja työkalut tukevat sen hallintaa.

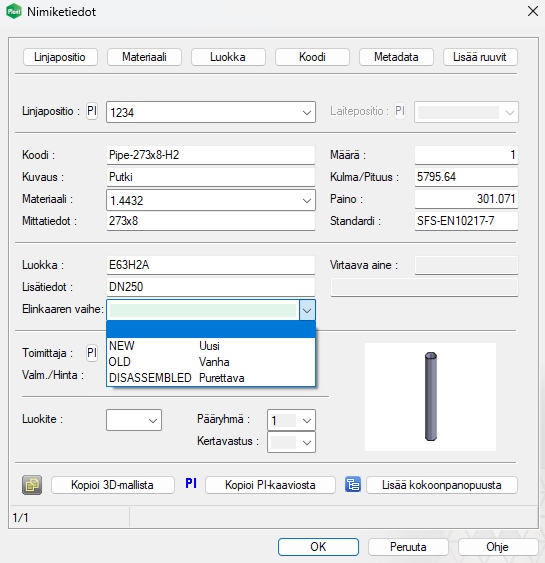

Lisäsimme putkikomponentin nimiketietoihin uuden kentän Elinkaaren vaihe, jonka avulla käyttäjä voi määrittää, onko kyseinen komponentti uusi, vanha vai purettava. Vaihe voi olla myös tyhjä. Aiemmin samainen tieto kirjoitettiin kenttään Lisätiedot. Lisäsimme uuden kentän myös toimintojen Osien nimiketietojen muokkaus ja Mallin näkyvien osien tiedot -näytöille. _{(Vertex ID: VXPLANT-971)}

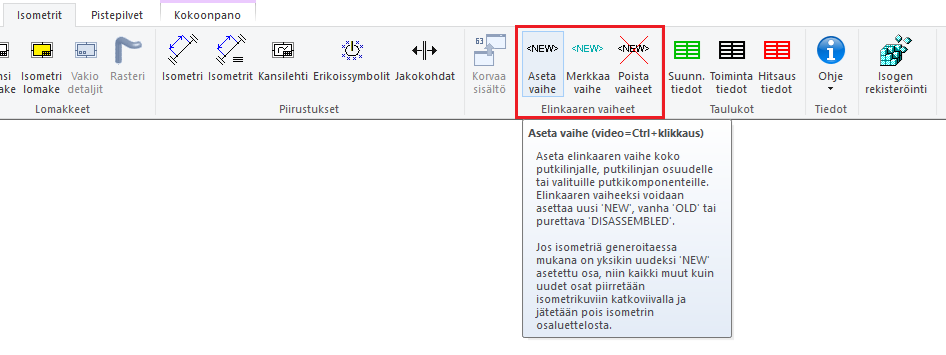

Toiminnot löytyvät edelleen Isometrit-välilehdeltä, mutta niillä on uudet nimet. Aseta vaihe toimii nyt kuten muutkin putkilinjan käsittelyyn liittyvät työkalut eli linjan valinta on selkeää ja sen jälkeen suoritetaan varsinaiset toimenpiteet. Merkkaa vaihe voidaan nyt kohdentaa haluttuun vaiheeseen. Poista vaiheet merkitsee ensin ne putket, joille vaihe on syötetty ja sen jälkeen pyytää käyttäjää vahvistamaan poiston. _{(Vertex ID: VXPLANT-1000)}

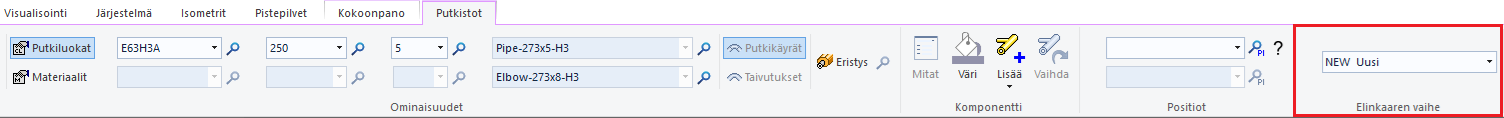

Elinkaaren vaiheen voi määrittää suoraan putki-, kanava- ja kaapelihyllylinjan reitityksen yhteydessä. Vaihe on oletuksena tyhjä. _{(Vertex ID: VXPLANT-489)}

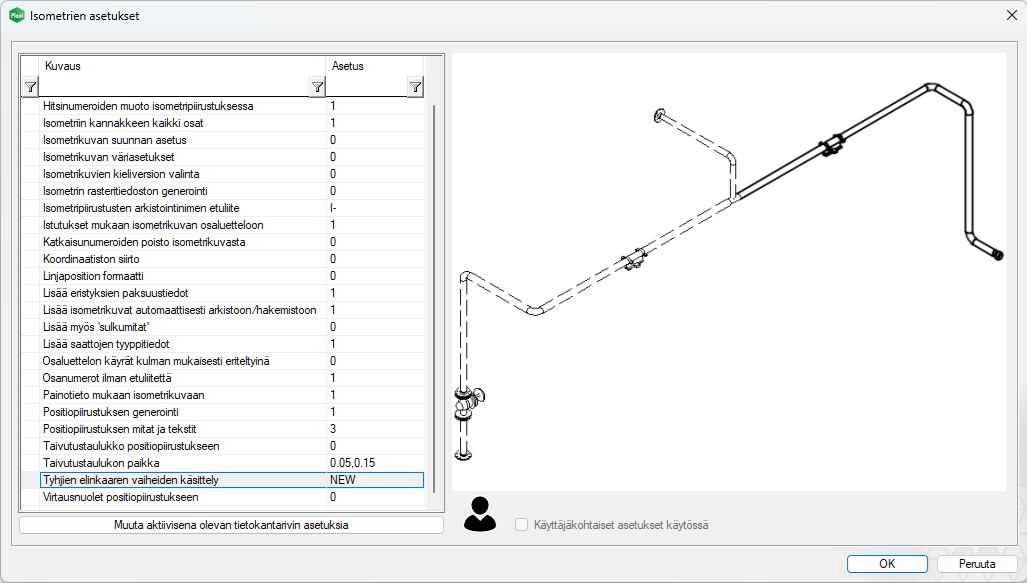

Lisäsimme isometrien asetuksiin kytkimen Tyhjien elinkaaren vaiheiden käsittely, jonka avulla voit määrittää, miten ohjelma käsittelee sellaiset putkiosat, joilla elinkaaren vaihe on tyhjä. Oletuksena arvo on NEW eli uusi. Tämän asetuksen avulla voit siis itse päättää kuinka vaiheiden kanssa toimit. Voit esimerkiksi määrittää vain ne vaiheet, joita on vähemmän ja jättää loput tyhjiksi, jolloin tämä asetus hoitaa loput osat haluttuun lopputulokseen isometrin ajon yhteydessä. _{(Vertex ID: VXPLANT-975)}

Isometripiirustusten generointia on nopeutettu merkittävästi

Nopeutimme isometripiirustusten generointia merkittävästi. Aikaisemmista versioista tuttu piirustuksen “vilkkuminen” isometria luotaessa on historiaa. Tämän muutoksen avulla säästät suunnitteluaikaasi tuottavampiin töihin. _{(Vertex ID: VXPLANT-1233)}

Piirustuksen osaluetteloon saadaan käyrät summattua kulman perusteella

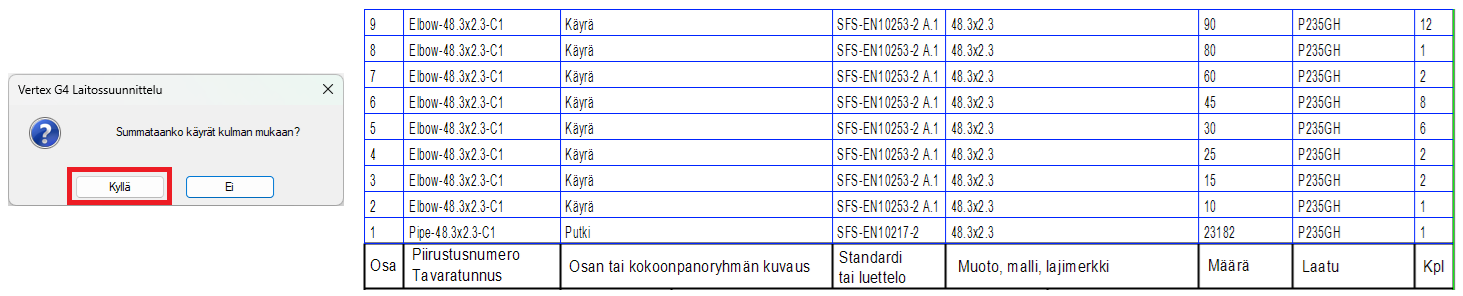

Voit nyt listata piirustukseen osaluetteloon mallissa olevat käyrät summattuna siten, että niiden astekulma huomioidaan. Tämä vaatii sen, että määrität ensin osanumeroinnissa osille numeroinnin kuvaan lisättävää summalistausta varten. Ohjelma kysyy määrityksen aikana, summataanko käyrät kulman mukaan. Vastaamalla kyllä saat piirustuksen osaluetteloon käyrät summattuna koodin ja kulman mukaisesti, kun käytät piirustuksen osaluettelolle tulostusformaattia Osaluettelo kuvaan summattuna. Näin toimimalla voit mahdollisesti säästää valmistuskustannuksissa ostamalla vain yhden 1000 euron käyrän esim. kahta 30 asteen käyrää varten. _{(Vertex ID: VXPLANT-468)}

PSK-putkiluokkien päivitykset 2025

PSK-putkiluokkiin on tehty päivityksiä vuoden 2025 aikana. Olemme päivittäneet putkikomponenttikirjastomme näiden muutosten perusteella. _{(Vertex ID: VXPLANT-1124)}

Keskeisimmät muutokset:

• Putkiluokkien E10H4A ja E16H4A t-haarojen ja supistusten mittamuutokset.

• T-haarojen mittoja päivitetty seuraavissa luokissa E16F1C, E25F1B, E40F1B, E63C1B, E100C1B, E160C3B, E160C4B, E250C1B, E250C2B, E250C3B, E250C4B, E100H1B, E160H1B ja E160H2B.

• Käyrien DN15 ja DN20 säteet päivitetty lähes jokaisessa PSK-putkiluokassa.

• Päätyjen, käyrien, supistusten ja t-haarojen mittataulukoiden numerot on muutettu vastaamaan standardia SFS-EN 10253-4:2024 eli päivitimme putkiosien standardi-kentän uusien taulukkojen mukaiseksi.

Muutokset lukuina:

• Uusia nimikkeitä 546 kpl

• Päivitettyjä nimikkeitä 878 kpl

• Vanhentuneita nimikkeitä 328 kpl

Kokosimme listan niistä putkinimikkeistä, joihin yllä mainitut muutokset vaikuttivat. Voit ladata sen itsellesi tästä: VertexG4Plant2026-PSK_updates_2025.xlsx

Loimme putkikomponenttikirjaston ylläpitoa varten päivityspaketin, jolla voit päivittää poistuvien nimikkeiden Standardi-kenttään arvon PSK 2025 POISTO. Ajamalla päivityksen saat helposti listan poistuvista nimikkeistä putkikomponenttien tietokannasta. Voit ladata itsellesi suomenkielisen ympäristön paketin tästä: UpdatePipeComponents.zip

Putkikomponenttikirjastoon on lisätty kolme uutta kestomuoviputkiluokkaa komponentteineen

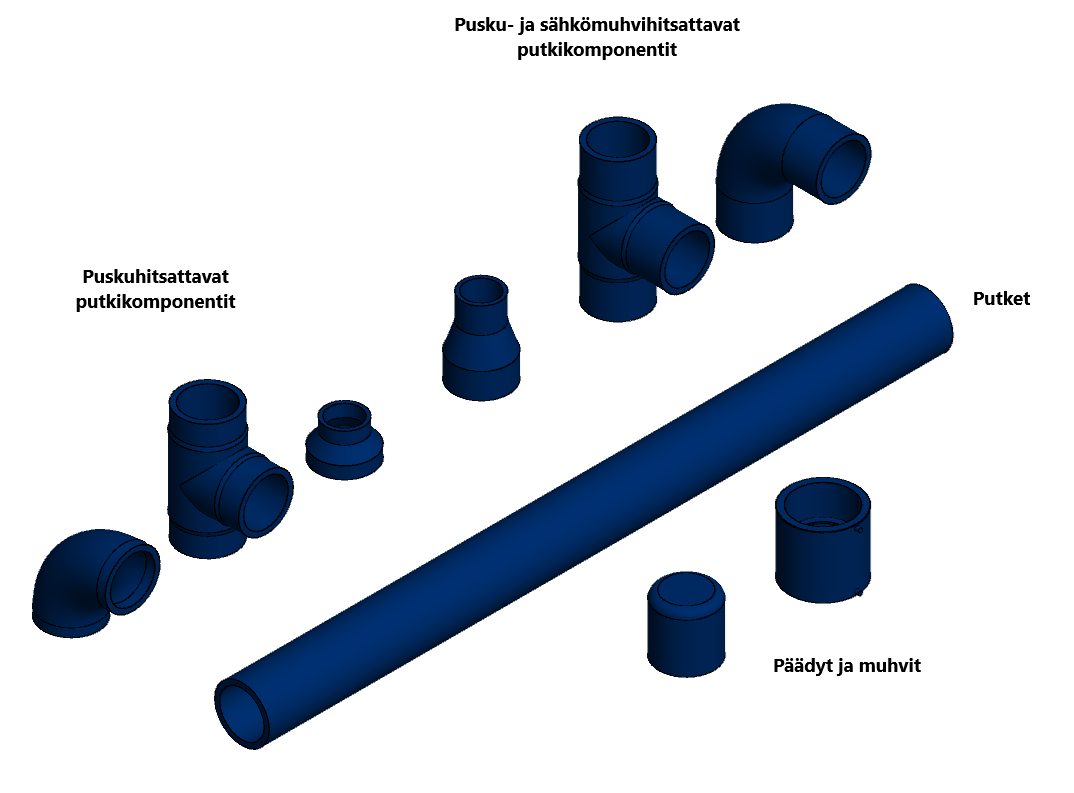

Lisäsimme putkikomponenttikirjastoon kolme uutta putkiluokkaa PE100-SDR11, PE100-SDR17 ja PE100-SDR33 sekä näihin liittyvät putkikomponentit (450 kpl). PE100-luokkien komponentit voidaan liittää toisiinsa joko pusku- tai sähkömuhvihitsaamalla. Materiaalina PE100 on korkeatiheyksistä polyeteeniä. Uudet komponentit noudattelevat uuden putkiluokkastandardin PSK 3655 määrityksiä ja mitat pohjautuvat toimittaja Agru:n tuoteperheeseen Agruline. Vertex ylläpitää aktiivisesti PSK:n määrittelemiä putkiluokkia, jolloin asiakkaillamme on aina käytössään kattava ja ajantasainen kirjasto putkisto-osia. _{(Vertex ID: VXPLANT-899)}

Täydensimme putkikomponenttikirjastoon umpilaippoja paineluokkiin PN160 ja PN250

Lisäsimme putkikomponenttikirjastoon umpilaippoja (104 kpl) putkiluokkiin E160C1B, E160C3B, E160C4B, E250C1B, E250C2B, E250C3B, E250C4B, E160H1B ja E160H2B. Samalla korjasimme muutaman umpilaipan paksuutta luokasta E160C2B ja korjasimme kauluslaipan materiaalin luokasta E160H2B. _{(Vertex ID: VXPLANT-1172)}

Käytettävyysparannuksia toimintoon Tuo projektin tiedostot Flow-käytössä

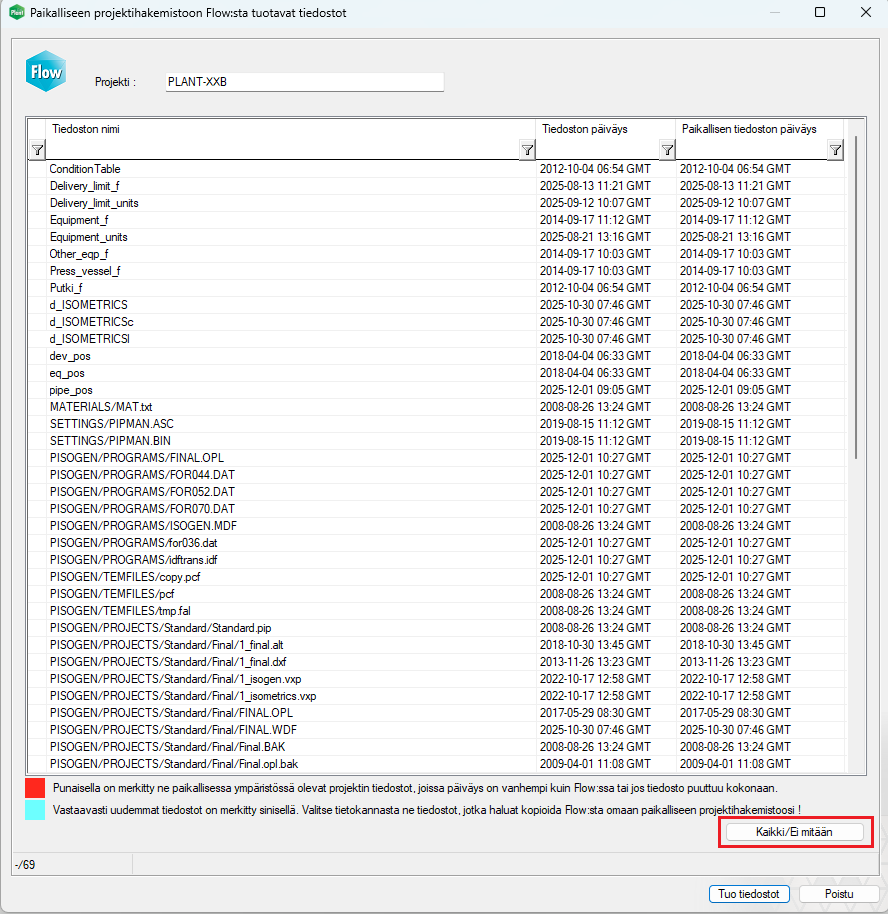

Lisäsimme toiminnon Tuo projektin tiedostot näyttöön uuden napin Kaikki/Ei mitään, jonka avulla voit valita kaikki projektin siirrettävät tiedostot kerralla tai purkaa kaikkien valinnan. Voit myös vaihtoehtoisesti valita kaikki rivit näppäimistön komennolla Ctrl + A. Tämä nopeuttaa ja helpottaa lukuisten rivien käsittelyä siirtovaiheessa, kun työskentelet Flow’n kanssa. _{(Vertex ID: VXPLANT-1228)}
