Nivelkehä

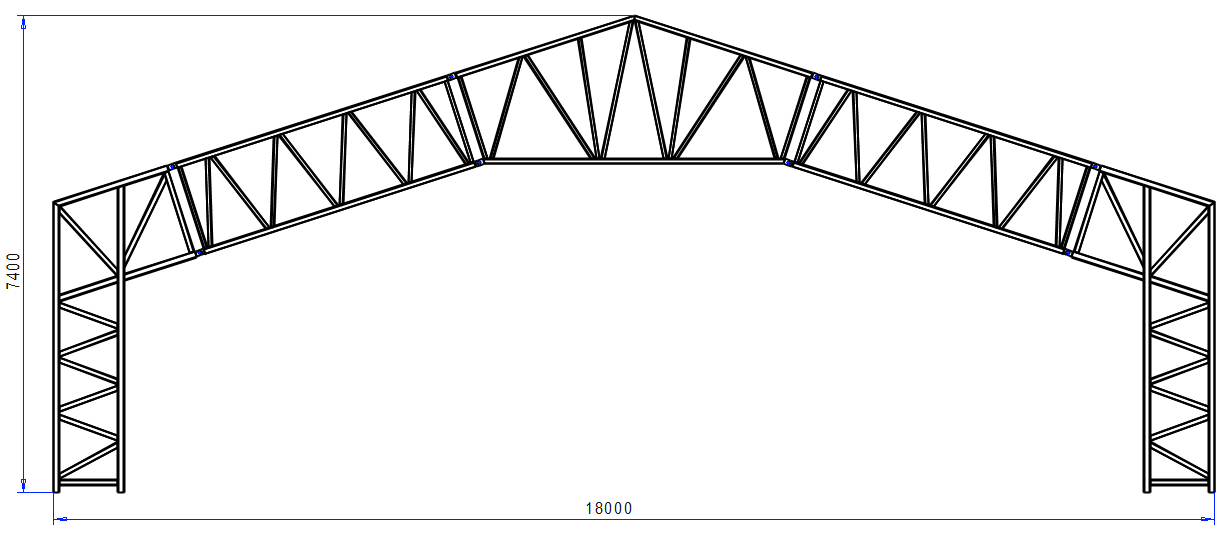

Tehtävänä on muodostaa palkkielementeistä koostuva laskentamalli alla olevan kuvan mukaisen nivelöidyn hallikehän 3d-mallista. Laskentamalli muodostetaan siten, että kehän pilarien alapäät ovat jäykästi kiinnitetty alustaansa. Kehän yläpaarteella vaikuttavan viivakuorman arvo on 8 kN/m. Myös profiilien omapaino huomioidaan laskennassa.

Luo tutkimus

  1. Avaa malli Ex_FEA_Beam_1 projektista Examples ja siirry Palkki- ja sauvarakenne FEA -tilaan painamalla hiiren oikeaa painiketta malli-ikkunassa ja valitsemalla FEA >
    Palkki- ja sauvarakenne FEA
    .


  2. Valitse kaikki mallin osat ja luo uusi tutkimus painamalla
    Uusi tutkimus.


  3. Anna tutkimukselle nimi. Aseta Profiilien omapaino päälle.

Kytke solmuja

  1. Valitse kaikki tutkimuksen osat painamalla aktiivisen tutkimuksen tilannekohtaisesta valikosta Valitse osat.


  2. Kytke valittujen palkkien solmuja toisiinsa painamalla valintanauhalta
    Kytke.


  3. Aseta kytkennän toleranssiksi Automaattinen, jolloin kytkennän toleranssi lasketaan automaattisesti sopivaksi valittujen osien perusteella. Aseta solmujen väliseksi kytkennäksi
    Täysin kytketty
    , jolloin osien välille syntyy jäykkä liitos. Kytke solmuja painamalla OK.

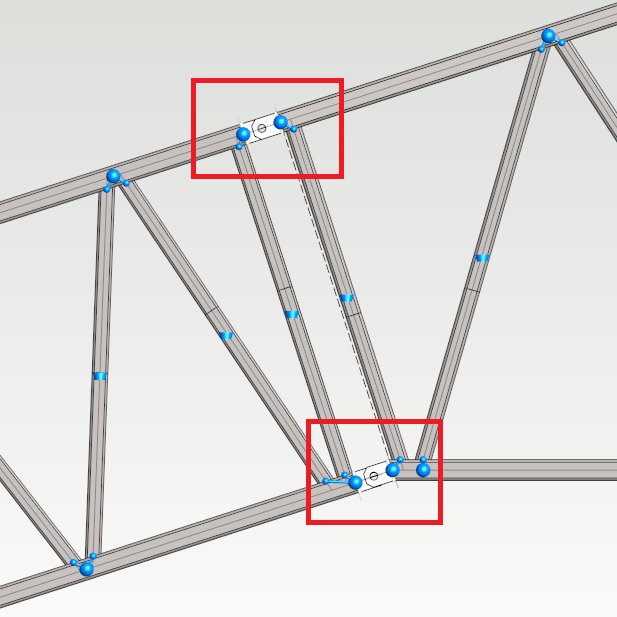

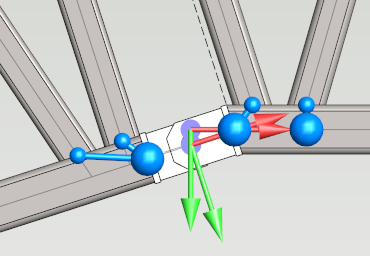

  4. Kehän profiilit on nyt kytketty toisiinsa. Liitososat eivät ole vakiopoikkileikkauksisia pursotettuja osia, joten ne eivät ole tutkimuksessa mukana. Oletetaan liitososien käyttäytyvän samoin kuin paarteet. Pidennetään laskentamallin paarteita lisäämällä solmut paarteiden jatkeille nivelten pyörimisakselien kohdalle. Valitse profiili, jolle lisäät solmun ja paina
    Lisää solmu tilannekohtaisesta valikosta.

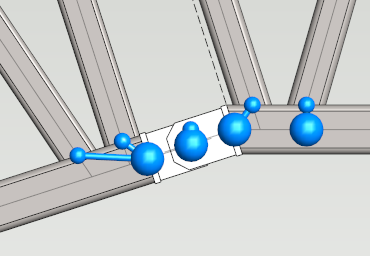

  5. Kytke lisätyt paarteiden päätysolmut toisiinsa nivelellisesti. Valitse kytkettävät solmut ja paina tilannekohtaisesta valikosta

    Kytke. Aseta solmujen väliseksi kytkennäksi
    Nivelöity akselin Z ympäri ja paina OK. Tee samanlainen kytkentä kaikille jatkettujen paarteiden päille.

    Päällekkäisten solmujen valinta on helpompaa, kun valitsee ensin profiilin, jonka solmua on valitsemassa. Tällöin muiden profiilien solmut suodattuvat pois näkyvistä.

Aseta tuenta ja kuormitus

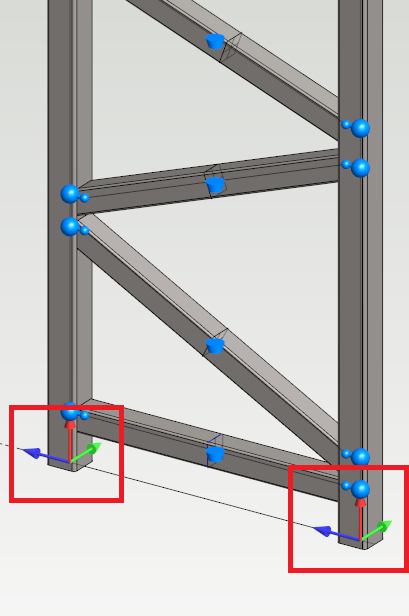

  1. Valitse neljän pilarin alapään solmut ja aseta niille tilannekohtaisesta valikosta tuennan pikavalinta
    Kiinnitetty.


  2. Aloita viivakuormien syöttäminen painamalla valintanauhalta
    Viivakuorma.

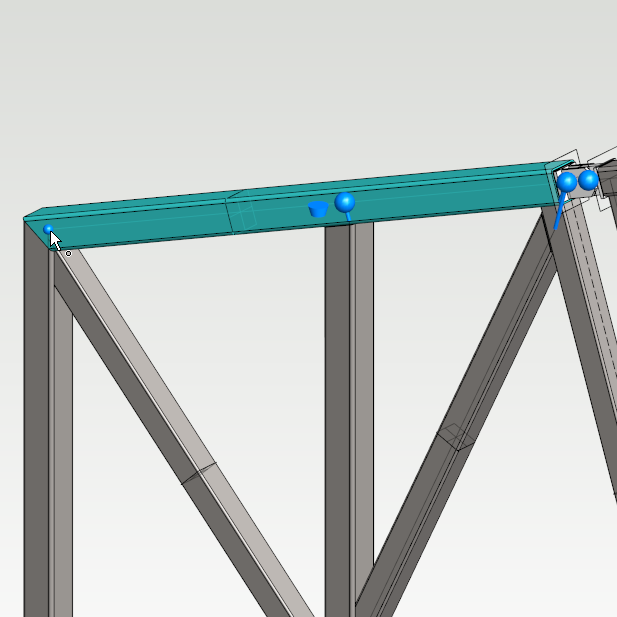

  3. Syötä viivakuorma valitsemalla ensin yhden yläpaarteen päätysolmu ja sen jälkeen kyseisen palkin toinen päätysolmu.




  4. Toista viivakuorman lisäys muillekin yläpaarteille. Tässä esimerkissä tasaisten viivakuormien arvoksi asetetaan 8 kN/m 3d-mallin negatiivisen Z-akselin suuntaan.

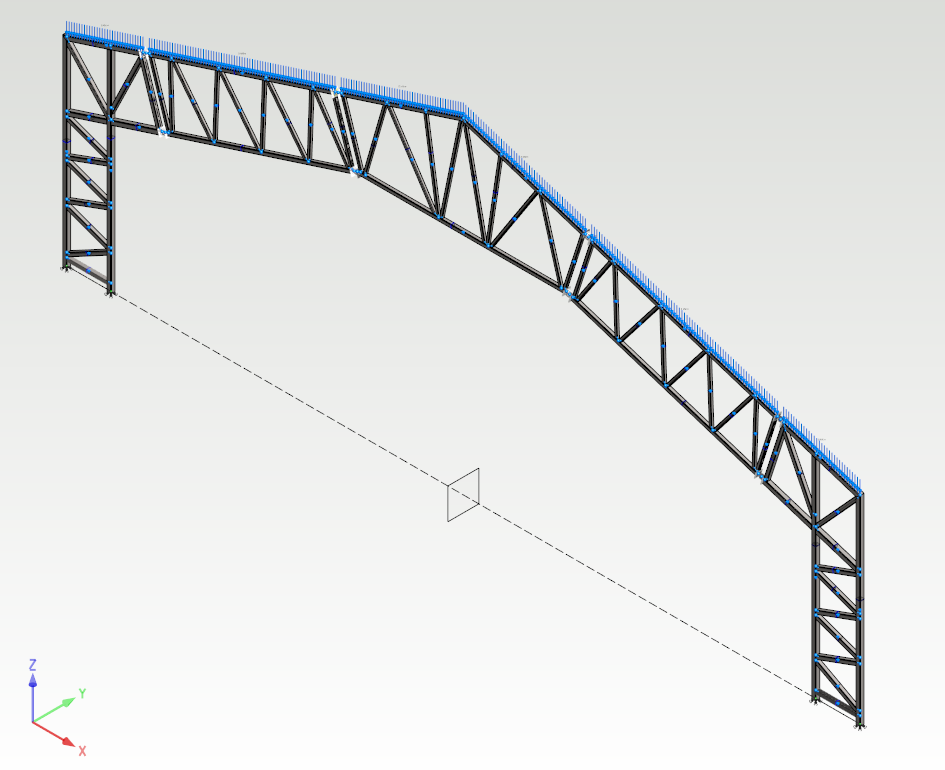

  5. Laskentamalli on nyt valmis ratkaistavaksi.


Ratkaise tutkimus

  1. Valitse valintanauhalta
    Ratkaise.

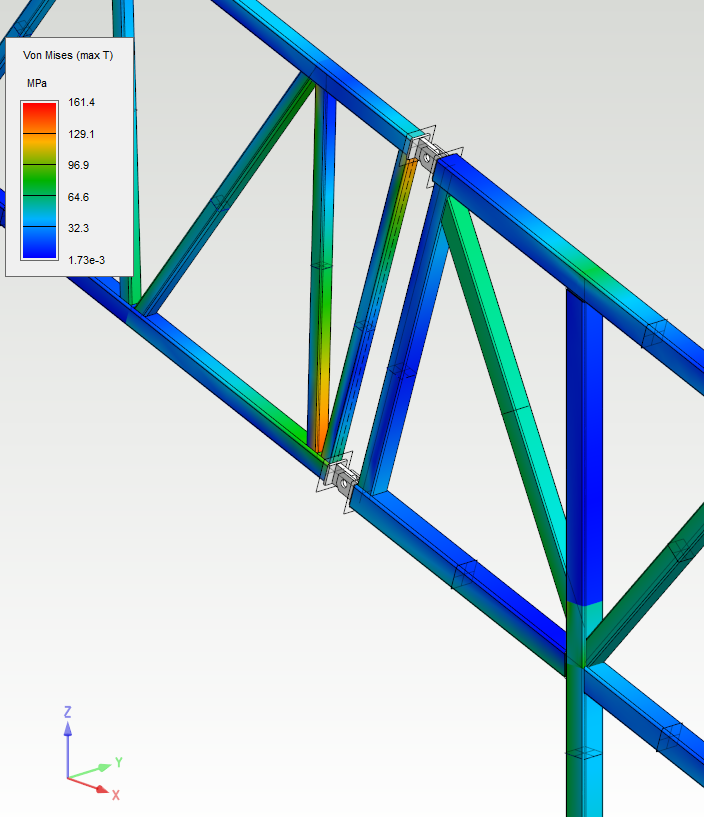

  2. Voit tarkastella laskentamallin osien rasitussuureita väritettynä esityksenä tai kuvaajina. Voit visualisoida rakenteen siirtymätilaa Siirtymätila-liukukytkimellä. Saat näkyville myös tukisolmujen tukireaktiot valitsemalla Näytä tukivoimat tai Näytä tukimomentit.
