Linjaviivastot 2025

Uudistimme käyttöliittymän täysin ja se on nyt selkeä ja suoraviivainen.

Linjaviivastot ovat jatkossa omia objektejaan osa- ja kokoonpanomallin puussa.

Piirustuksiin linjaviivastot piirretään uudella tekniikalla ja ne aktivoidaan näkyville piirustuksen ominaisuuksista.

Tuemme vanhalla tekniikalla tehtyjä linjaviivastoja sekä mallien että piirustusten kanssa.

Uudistettu käyttöliittymä ja sen toiminnot

Uudistimme linjaviivastojen käyttöliittymän kokonaan. Uusi käyttöliittymä on selkeä ja sen toiminnot on helppo omaksua.

Linjaviivaston luominen on nyt merkittävästi nopeampaa kuin aiemmin, sillä käyttäjällä on selkeät kohdat määritettävänään yhdessä paikassa. Paikoituksen ja piirron asetukset löytyvät myös siististi omina kokonaisuuksinaan.

Linjaviivasto on nyt oma objektinsa mallin sisällä eikä enää paikallinen osa kokoonpanossa. Linjaviivaston voi luoda myös kokoopanossa olevan linkkiosan tai linkkialikokoonpanon sisälle.

Varsinaisten linjaviivaston tekstien ja viivojen piirto ruudulle on toteutettu uudella tekniikalla, joka on huomattavasti käyttäjäystävällisempi kuin vanha tekniikka.

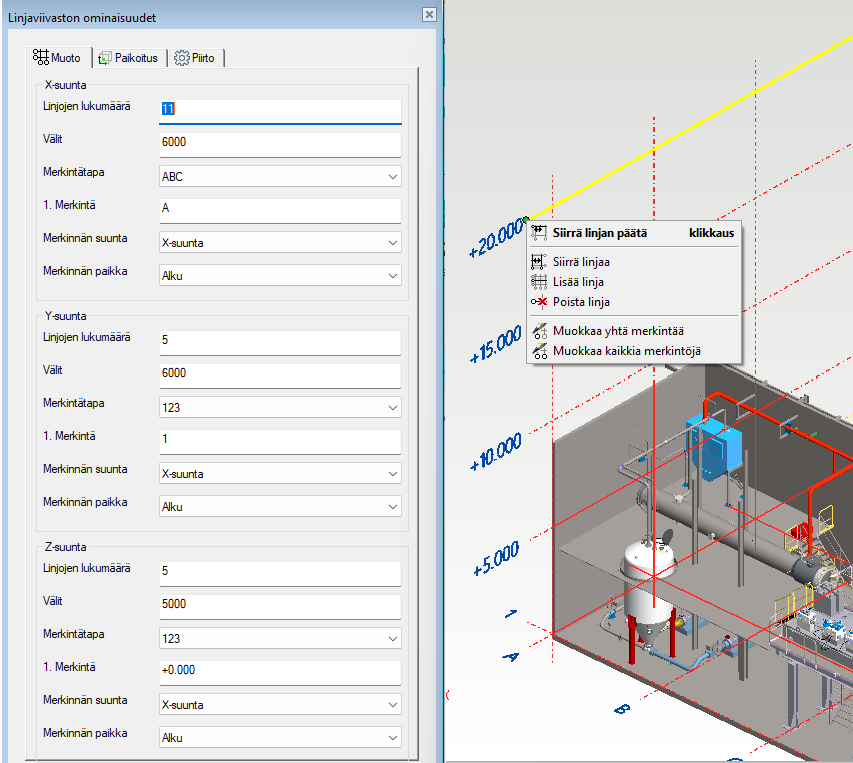

Olemassa olevaa linjaviivastoa voi nyt muokata myös suoraan mallista käsin interaktiivisisilla työkaluilla. Käyttäjänä voit siirtää, lisätä ja poistaa linjoja sekä muokata merkintöjä joko yksi kerrallaan tai massana.

Saat työkalut näkyville, kun valitset ensin yhden linjaviivan mallista hiiren vasemmalla painikkeella. Tämä sytyttää viivan päihin ja keskelle pallot. Vie kursori yhden pallon päälle ja napsautat hiiren oikeaa painiketta. Tämä avaa toimintojen valikon kuten kuvassa alla. Voit myös napsauttaa palloja hiiren vasemmalla painikkeella ensimmäisen valinnan jälkeen. Tällöin viivan päissä käynnistät toiminnon Siirrä linjan päätä. Keskellä vastaavasti käynnistät toiminnon Siirrä linjaa.

Uudet, käsin lisätyt viivat ja muutetut viivan paikat tallentuvat linjaviivaston ominaisuuksiin automaattisesti.

Tunnussarjat voivat olla ulkoasultaan joko kirjaimia, numeroita tai näiden yhdistelmiä. Pystysuunnassa tunnukset tyypillisesti kuvastavat kerroksia (esim. 1 krs) tai varsinaista korkoa kuten alla olevassa kuvassa on esitetty. Voit kytkeä linjaviivoille tyypilliset kehykset Piirto-asetusten kautta aktivoimalla valintaruudun Lisää kehys.

Vanhalla tekniikalla (versio 30 ja sitä aikaisemmat) toteutetut linjaviivastot näkyvät malleissa normaalisti ja niihin voi referoida eri työkaluilla. Niiden muokkaaminen ei enää onnistu versiolla 31. _{(Vertex ID: VXPLANT-674, VXPLANT-734)}

Linjaviivasto piirustuksissa

Linjaviivastot näkyvät piirustuksissa kuten ennenkin, mutta uusien ominaisuuksien myötä niiden käyttö on suoraviivaisempaa kuin ennen.

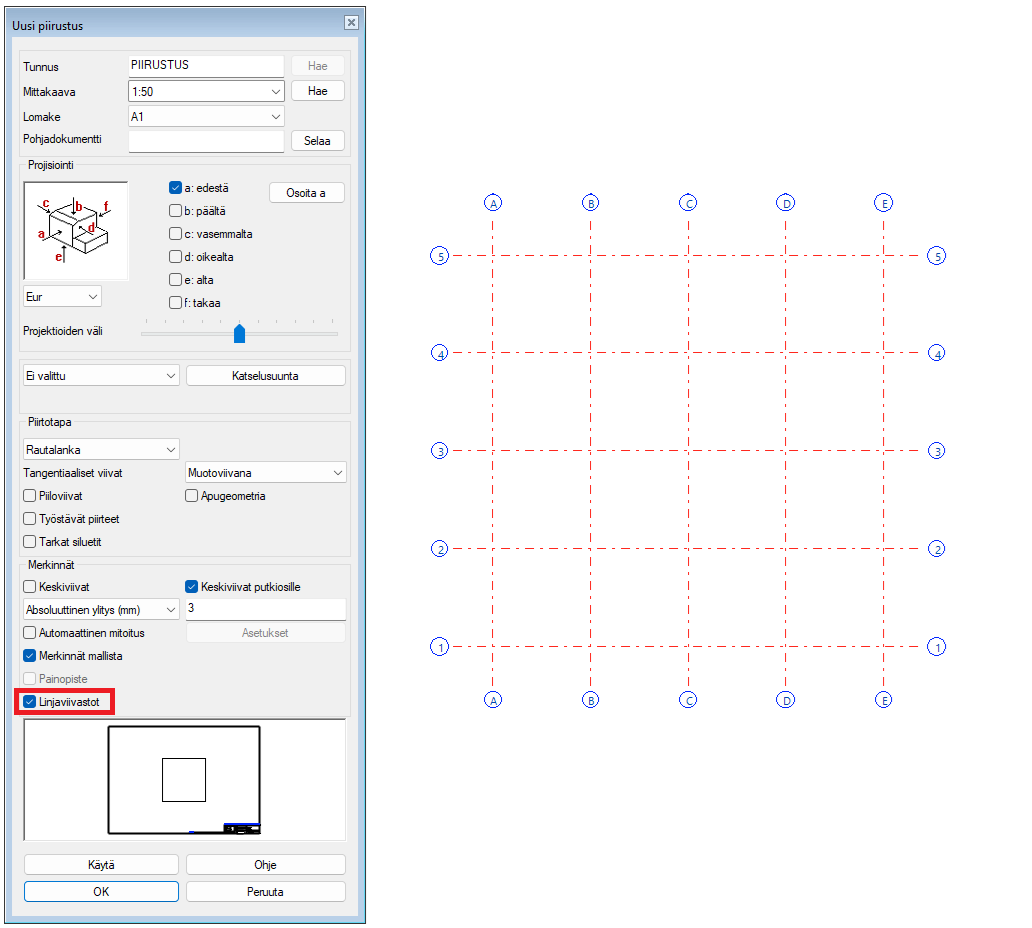

Piirustusta mallista luotaessa käyttäjän tulee valita haluaako hän linjaviivastot näkyville piirustukseen vai ei. Valinta tehdään uuden valintaruudun Linjaviivastot avulla, joka löytyy ryhmästä Merkinnät uutta piirustus luotaessa.

Ohjelma lisää automaattisesti viivatunnukset, jos viivasto piirretään piirustukseen. Kehykset tulevat näkyville, mikäli ne ovat päällä myös mallin puolella.

Löydät yhä annotointityökalut 2D-puolelta, joiden avulla saat vanhalla tekniikalla tehtyihin linjaviivastoihin tunnukset näkyviin ja pois kuten ennenkin. _{(Vertex ID: VXPLANT-678)}
