Putkistosuunnittelu 2025

Esittelimme nämä uudistukset pääversiossa 31.0.0 (2025)

Putkistosuunnittelun ja kirjastojen uudistukset ja parannukset

Olemme päivittäneet putkitietokantaan PSK-putkiluokkiin tulleet mittavat muutokset vuodelta 2024.

Kokosimme listan tehdyistä muutoksista, jotta saat selville helposti mitä kaikkea on muuttunut.

Monipuolistimme taivutettujen putkien taivutustietojen käsittelyä ja vientiä Exceliin.

PSK-päivitykset 2024

PSK päivitti useiden putkiluokkien standardeja vuoden 2024 aikana. Olemme muokanneet putkikomponenttien tietokantaa vastaamaan näitä päivityksiä. _{(Vertex ID: VXPLANT-688)}

Päivitykset vaikuttivat seuraaviin putkiluokkiin:

E10C1A/B/C
E16C1A/B/C
E25C1B
E40C1B
E0..63H1A
E0..63H2A
E0..63H3A

C1-putkiluokkien muutokset pääpiirteittäin:

Uusia välikokoja t-haaroihin
Muutama mittakorjaus t-haaroihin
Tulppa DN20 mittakorjaus
Käyrä DN15 ja DN20 säteen mitta muutettu.
Viittaukset SFS-EN 10253-2 mittataulukkoihin päivitetty esim. SFS-EN 10253-2 A.2

Esimerkkinä luokan E16H1A kirjatut muutokset. Kaikilla H1A/H2A/H3A-luokilla samanlaisia muutoksia:

Putkenosien mittataulukoiden numerot on muutettu vastaamaan standardia SFS-EN 10253-4:2024
T-putkien mitat on kaikki muutettu taulukon A.3 mukaisiksi ja seinämänpaksuudet on laskettu uudestaan, katso O.1
T-putkien paksuudet on muutettu nimellisko’oissa DN 65, 125, 250 ja 300
Levykartioiden standardipituudet ovat hieman kasvaneet useissa tapauksissa
Paksuus 1,6 voidaan yhteisellä sopimuksella muuttaa 2,0 mm:ksi
Paksuuksille 12,5 ja 14,2 mm on annettu vaihto-ehdoksi paksuudet 12 ja 14 mm

Tutustu putkiluokkakohtaisiin muutoksiin PSK-standardien avulla. Löydät muutokset kootusti standardien lopusta.

Kokosimme listan niistä putkinimikkeistä, joihin yllä mainitut muutokset vaikuttivat. Voit ladata sen itsellesi tästä: VertexG4Plant2025-PSK-päivitykset_2024.xlsx

PSK-päivitykset 2024 lukuina

Muutoksia on kolmenlaisia:

Putkinimike päivittyy jollain tavalla esim. parametrit muuttuvat.
Putkinimike perustetaan eli muutosten myötä on tullut uusi koko/putkinimike, jota ei vielä ole putkikannassa.
Putkinimike vanhenee eli toisin sanoen poistuu standardista.

C1-luokat - muutoksia yhteensä 357 kpl

Päivittettyjä putkinimikkeitä 99 kpl
Uusia putkinimikkeitä 190 kpl
Poistettu putkinimikkeitä 68 kpl

H1A-luokat - muutoksia yhteensä 2103 kpl

Päivittettyjä putkinimikkeitä 1444 kpl
Uusia putkinimikkeitä 461 kpl
Poistettu putkinimikkeitä 198 kpl

H2A-luokat - muutoksia yhteensä 2044 kpl

Päivittettyjä putkinimikkeitä 1446 kpl
Uusia putkinimikkeitä 426 kpl
Poistettu putkinimikkeitä 172 kpl

H3A-luokat - muutoksia yhteensä 1770 kpl

Päivittettyjä putkinimikkeitä 1244 kpl
Uusia putkinimikkeitä 372 kpl
Poistettu putkinimikkeitä 154 kpl

HUOM! Päivitettyjen putkinimikkeiden lukumäärissä ei ole mukana ne putkinimikkeet, joiden ainoa muutos on ollut "Putkenosien mittataulukoiden numerot on muutettu vastaamaan standardia SFS-EN 10253-4:2024".

Taivutettujen putkien taivutustaulukot Exceliin kootusti

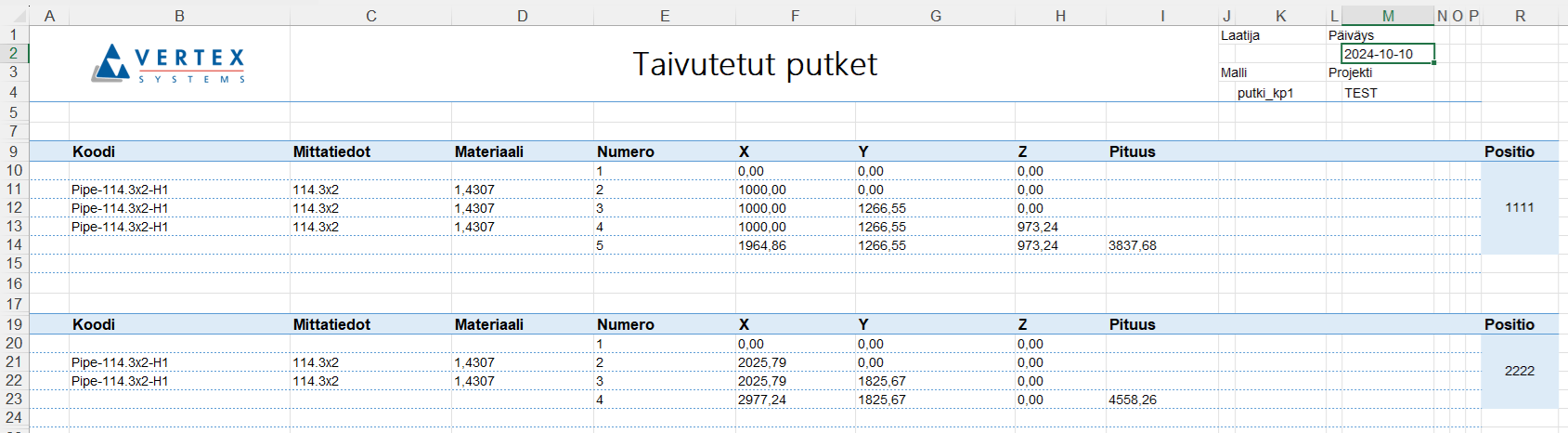

Uudistimme toiminnon Taivutettujen putkien taivutustiedot valinta- ja listausnäytöt. Vertex G4 Mekaniikkasuunnittelun putkistoja varten näytöissä on nyt mukana erottelu myös osanumeron perusteella. Listanäytöltä vienti Exceliin painikkeesta xls-sheet hyödyntää nyt ns. Excel-templatetiedostoa, joka on helposti räätälöitävissä asiakastarpeisiin. Laitossuunnittelussa (Vertex G4Plant) Excel-pohjalle taivutettujen putkien taivutustiedot ryhmitellään oletuksena putkipositioittain ja vastaavasti Vertex G4 Mekaniikkasuunnittelussa osanumeroittain. _{(Vertex ID: VXPLANT-626)}

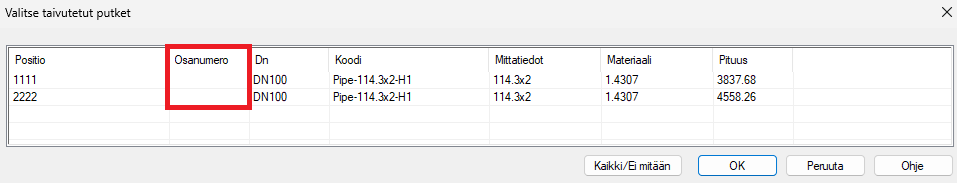

Valintanäytöllä on nyt uusi kenttä Osanumero.

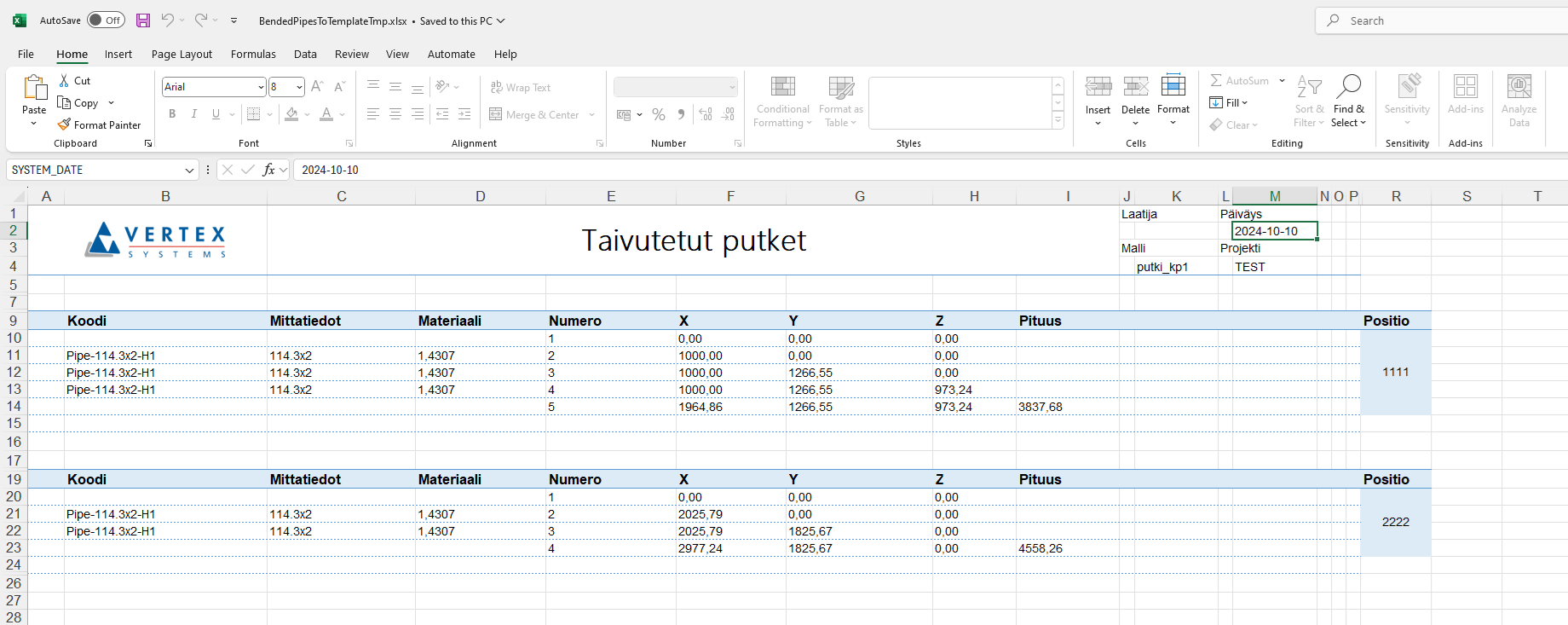

Laitossuunnittelussa ryhmittely tehdään linjaposition (Positio) mukaisesti. Excel-pohja on uudistettu.
