Profiilien liitoskirjasto 2025





Esittelimme nämä uudistukset pääversiossa 31.0.0 (2025)

Profiilien liitoskirjastojen uudistukset ja parannukset

Helpotimme merkittävästi profiililiitosten mittojen hallintaa. Ohjelma muistaa nyt edellisen lisätyn profiililiitoksen mitat seuraavaa lisätessä.

Voit myös lisätä mallissa olevan liitoksen uuteen paikkaan samoilla mitoilla kuin "kopioitava" liitos on.

Mahdollistimme usean samanlaisen liitoksen mittataulukkotietojen muuttamisen yhtä liitosta muokkaamalla.

Mittataulukon parametrit siirtyvät seuraavalle komponentille profiililiitoksen lisäyksessä

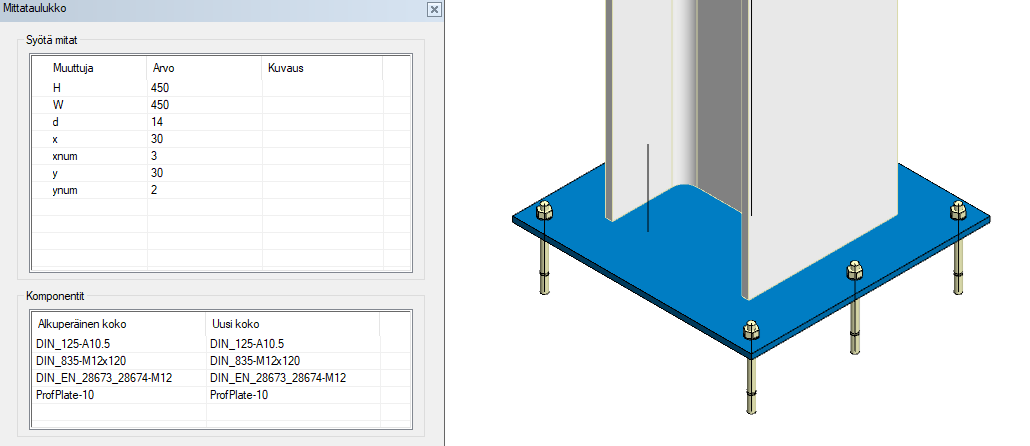

Ohjelma muistaa nyt mittataulukossa tehdyt valinnat, kun olet lisäämässä profiililiitoskomponentteja. Nämä tehdyt valinnat tulevat automaattisesti seuraavalle, samalle liitoskomponentille, kun lisäät sen uuteen paikkaan.

Tämä ominaisuus on jatkossa käytössä kaikkien adaptiivisten komponenttien lisäyksessä kuten esimerkiksi kaiteiden, tikkaiden ja portaiden kanssa. (Vertex ID: VXPLANT-446)

Lisää sama profiililiitos

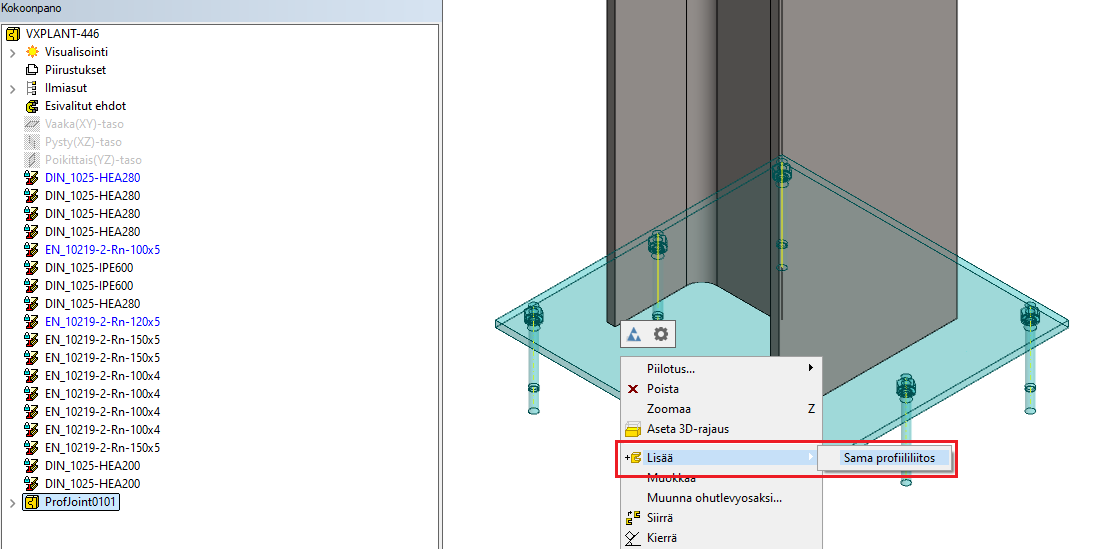

Voit nyt valita kokoonpanossa oleva profiililiitoksen ja käynnistää toiminnon Lisää > Sama profiililiitos tilannekohtaisesta valikosta. Ohjelma lisää näin samanlaisen profiiliitoksen samoilla mitoilla kuin mitä valitulla profiiliitoksella on. (Vertex ID: VXPLANT-570)

Vaihda samanlaiset profiililiitokset samoille mitoille

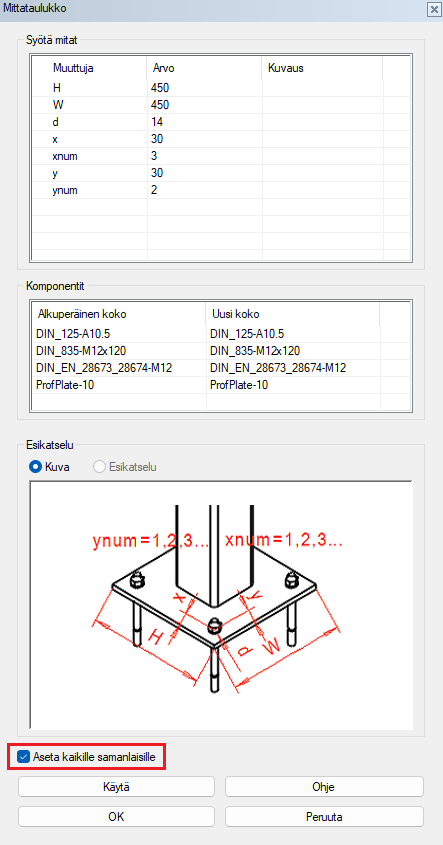

Muokatessasi kokoonpanoon lisättyä profiililiitosta mittataulukolla käytössäsi on asetus Aseta kaikille samanlaisille. Asetus on valittavissa, mikäli samasta kokoonpanosta löytyy myös muita samanlaisia profiililiitoksia. Kun asetus laitetaan päälle, niin poistuessasi mittataulukosta OK-napilla, arvot asetetaan myös muille samassa kokoonpanossa oleville samanlaisille profiililiitoksille. Saman kokoonpanon lisäksi toiminto etsii samanlaisia profiililiitoksia myös paikallisista alikokoonpanoista.

Huom! Sama mittataulukon asetus on nyt käytössä kaikille niille kokoonpanoon paikallisena lisätyille komponenteille, joille ohjelma tarjoaa Mittataulukko-toimintoa (esim. adaptiivisena lisätyt kaiteet ja portaat). (Vertex ID: VXPLANT-532)

Esivalmistettujen kokoonpanojen muodostaminen profiililiitoksista ja liitetyistä profiileista

Mahdollistimme kokoonpanojen muodostamisen profiililiitoksista ja liitetyistä profiileista profiiliiitosten lisäämisen yhteyteen. Profiililiitoksen lisäyksessä ikkunan vasemmassa yläkulmassa on nyt valintaruutu Muodosta profiilikokoonpano, jonka ollessa aktiivisena käyttäjä voi profiililiitoksen mittojen hyväksynnän jälkeen luoda uuden alikokoonpanon lisätystä profiililiitoksesta ja liitetystä profiilista. Mikäli liitettävä profiili on jo valmiiksi omassa alikokoonpanossa, myös profiililiitos siirretään samaan alikokoonpanoon ilman erillistä kysymistä. Asetus Muodosta profiilikokoonpano ei ole oletuksena aktiivisena ohjelman käynnistyksen jälkeen. Ohjelman käytön aikana asetus säilyy viimeksi valittuna. Suunnittelutavoista riippuen muodostettavilla alikokoonpanoilla voidaan määritellä esim. teräsrakenteen esivalmistekokoonpanot. (Vertex ID: VXPLANT-435)

Profiililiitosten levyosat on muutettu ohutlevyiksi

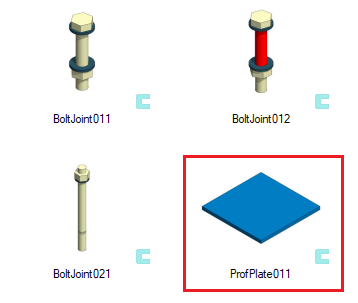

Muutimme profiililiitoskomponenteissa olevat levyosat ohutlevyosiksi, jotta nimiketietoihin ja sitä kautta osaluetteloihin saamme automaattisesti osien aihiomitat (esim. 200x100x10). Perustimme uudet nimikkeet komponenttien tietokantoihin d_COMPONENTS ja d_COMPONENTLINK. Tämän muutoksen "käyttöönotto" voi vaatia pääkäyttäjältä tietokantojen päivitystoimenpiteitä. (Vertex ID: VXPLANT-439)
