Kannakointi 2025

Lisäsimme ohjelmaan toivotun toiminnon, jonka avulla pystyt nyt muokkaamaan ja vaihtamaan putkilinjalla olevia primäärikannakkeita.

Voit nyt myös kohdistaa muokkaukset ja vaihdot kaikkiin samalla putkilinjalla oleviin primäärikannakkeisiin.

Päivitimme Lisega-kirjastoamme uusilla osilla.

Muokkaa kokoonpanossa olevaa primäärikannaketta

Toimme ohjelmaan kauan odotetun toiminnallisuuden. Käyttäjä voi nyt muokata kokoonpanossa olevien primäärikannakkeiden lisäosavalintoja ja mittoja sekä muita ominaisuuksia ja tarvittaessa vaihtaa kannakkeita kokonaan toisiksi.

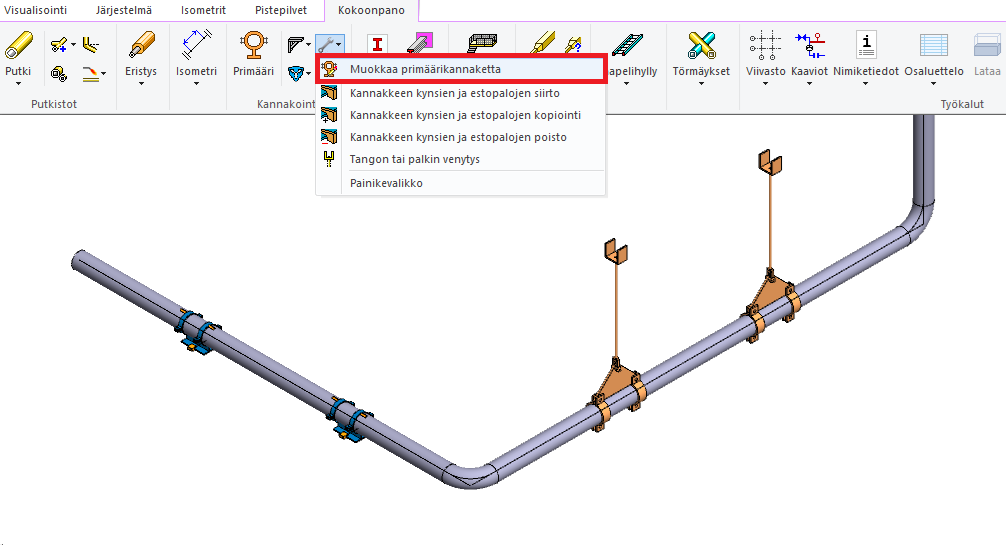

Uuden toiminnon nimi on Muokkaa primäärikannaketta. Voit käynnistää sen kolmesta paikasta: Kokoonpano-välilehden kannakoinnin Muokkaa-valikosta, tilannekohtaisesta Putkistot-valikosta, kun mitään ei ole valittuna tai tilannekohtaisesta Putkistot-valikosta, kun yksi primäärikannake on valmiiksi valittuna.

Muokkauksen yhteydessä ohjelma avaa saman Primäärikannakkeet-valintanauhan kuin toiminnossa Lisää primäärikannake. Valintanauhalta voidaan tehdä muokkauksia lisäosien valintaan (esim. liukukannakkeiden kynnet ja estopalat), kannakkeen mittoihin sekä muihin ominaisuuksiin kuten väriin ja positiointiin. Vaihda-painikkeella päästään tarvittaessa vaihtamaan primäärikannake kokonaan toiseksi, jolloin sopivan primäärikannakkeen valinnan jälkeen uusi asettuu vanhan paikalle ja valintanauhan valinnat viittavat uudelle primäärikannakkeelle mahdollisiin valintoihin.

Kun primäärikannakkeen muokkaus käynnistetään, niin ohjelma tutkii aina aluksi onko putkilinjan putkikoko vaihtunut. Jos on, niin ohjelma varioi muokkattavaa kannaketta automaattisesti tai sitten pyytää käyttäjää vaihtamaan kannake kokonaan toiseksi, jos PSK-standardi määrittelee, että vanha primäärikannake ei ole enää sopiva uudelle putkikoolle. Vertailu suoritetaan primäärikannakekirjaston MIN_DN ja MAX_DN -kenttien arvojen perusteella. Uuden primäärikannakkeen valinta tehdään oletuksena samasta kansiosta, mistä myös vanha primäärikannake oli peräisin.

Primäärikannakkeen muokkaus toimii myös parametriohjelmalla luotujen ns. vanhojen primäärikannakkeiden kanssa. Näiden vanhojen kannakkeiden lisäosien ja mittojen muokkaus ei suoraan ole mahdollista, vaan ne pitää aina tarvittaessa vaihtaa. Kannakkeen vaihto onnistuu myös uudelleen itseensä. Kannakkeen voi myös vaihtaa parametriohjelmalla luodusta mallinnetuksi ja toisinpäin. Samat toiminnallisuudet toimivat myös Lisega-kannakkeiden kanssa. _{(Vertex ID: VXPLANT-440)}

Muokkaa samanlaisia kannakkeita samalla putkilinjalla

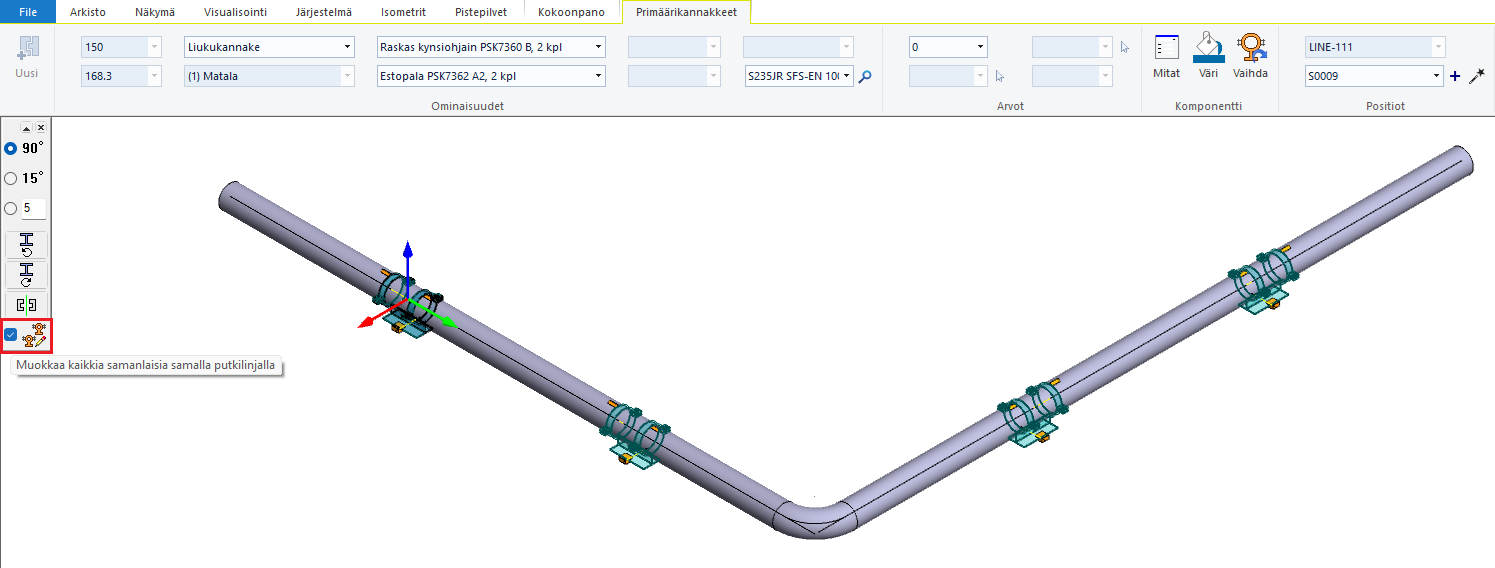

Muokkaa primäärikannaketta -toiminnolla on mahdollista muokata kerralla kaikkia samalla putkilinjalla olevia samanlaisia primäärikannakkeita. Ohjelma tutkii, että löytyykö putkilinjalta muokattavaksi valitun kannakkeen kanssa samanlaisia kannakkeita. Ohjelma käyttää tutkintaan primäärikannakkeen koodia. Mikäli samanlaisia primäärikannakkeita löytyy, niin malli-ikkunan vasempaan yläkulmaan tulee näkyviin valintaruutu Muokkaa kaikkia samanlaisia samalla putkilinjalla. Kun aktivoit valintaruudun, niin ohjelma merkitsee samanlaiset kannakkeet malliin. Hyväksyttäessä muokkauksen valinnat, ohjelma muuttaa tai vaihtaa kerralla kaikki samanlaiset kannakkeet. Valintaruutu ei ole koskaan oletuksena aktiivisena.

Huom! Kannakepositio on kannakekohtainen. Jos tätä vaihtaa massamuokkauksen yhteydessä, niin vaihto kohdistuu aina vain muokattavaksi valittuun, ensimmäiseen kannakkeeseen. _{(Vertex ID: VXPLANT-592)}

Täydennyksiä Lisega-kannakkeiden tietokantoihin

Olemme päivittäneet Lisega-kannakkeiden muodostamiseen tarvittavia tietokantoja. Täydensimme kirjastoamme seuraavilla "uutuuksilla":

• Tyypin 28 ja 29 jousikannakeille on lisätty tuki liukulevyllisille (slide plate) varianteille. Liukulevyt tulevat mallin geometriaan näkyville.

• Tyypin 42 kannakkeiden vuorauslevy (inlay plate) aiheutti tuonnin yhteydessä virheilmoituksen. Tämä virheilmoitus on nyt poistettu, Osalle ei tule malliin geometriaa, mutta nimiketiedoissa se näkyy oikein.

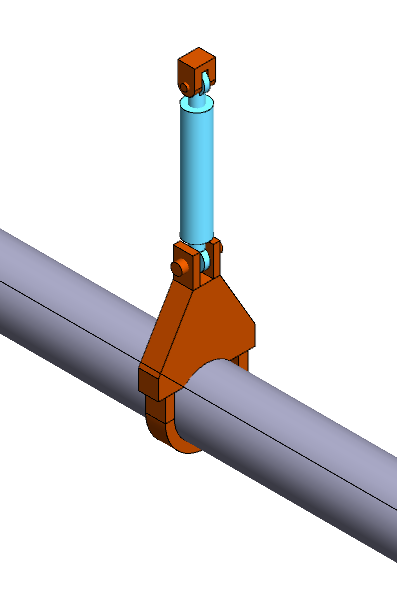

• Tyypin 39 iskunvaimentimille (rigid struts) on lisätty tuki. Iskunvaimentimet tulevat mallin geometriaan näkyville kuten kuvassa alla.

Täydennykset on lisätty myös versioon 30.0.3. _{(Vertex ID: VXPLANT-472)}
