Osien demomalleja
![](../__attachments/34490805/G4_72.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

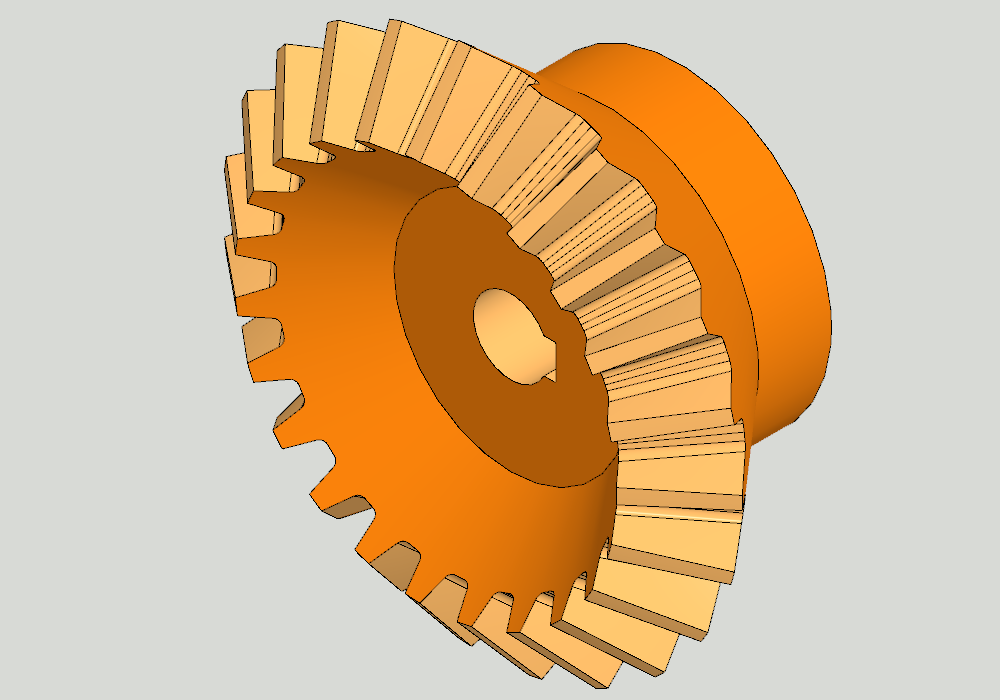

Hammaspyörä (Malli: Ex_13_Gear)
- Mallinnus alkaa ensimmäiseen luonnokseen tehdyllä ohjauskäyrällä.
- Ensimmäisen ainetta lisäävä piirre (pyöräytys) on sidottu tähän ohjauskäyrään kopioimalla luonnokseen viivageometria ja määrittämällä yksi jana pyöräytysakseliksi.
- Hampaiden väliä varten on mallinnettu kaksi eri kokoista poikkileikkausta. Poikkileikkaukset on yhdistetty poistavaksi pinnoitukseksi (loft).
- Hampaat on muodostettu tekemällä poistavasta pinnoituksesta polaarinen piirresarja.
- Kiilaura muodostuu poistavasta kirjastopiirteestä SFS_2636.
Lataa tästä pakattu demomalli Ex_13_Gear.vxz (814 KB).
- Tallenna se koneellesi tai avaa suoraan ohjelmaan (version tulee olla vähintään 25.0.00).
- Raahaa tiedosto Vertex G4-ohjelman päälle (version tulee olla vähintään 25.0.00).
- Malli ja sen piirustus tallentuvat projektiin VERTEX_EXAMPLE.

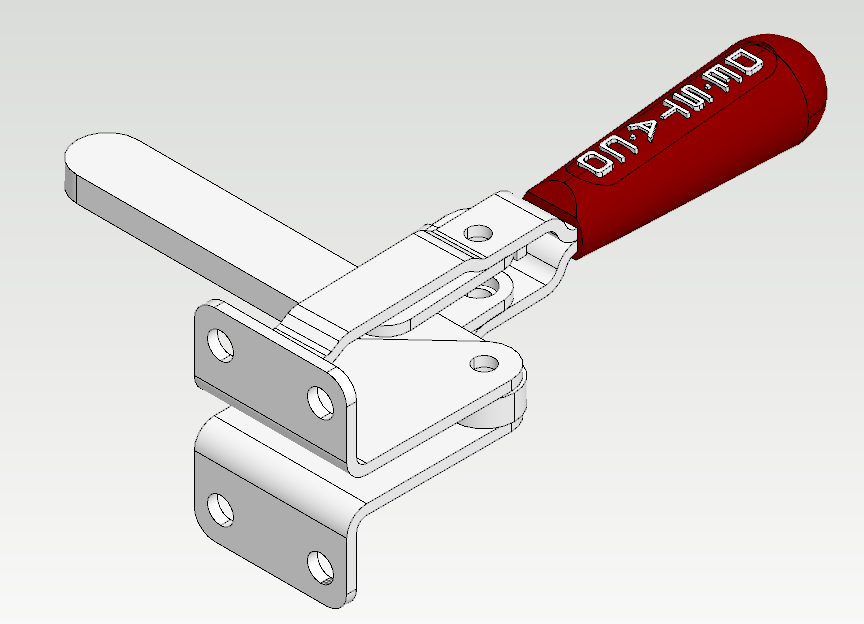

Kahva (Malli: Ex_13_Handle)
- Malli on tuotu (import) toisesta (tuumiin perustuvasta) järjestelmästä yhdeksi osaksi.
- Sen jälkeen malli on skaalattu millijärjestelmään sopivaksi kertoimella 25,4.
Lataa tästä pakattu demomalli Ex_13_Handle.vxz (358 KB).
- Tallenna se koneellesi tai avaa suoraan ohjelmaan (version tulee olla vähintään 25.0.00).
- Raahaa tiedosto Vertex G4-ohjelman päälle (version tulee olla vähintään 25.0.00).
- Malli tallentuu projektiin VERTEX_EXAMPLE.

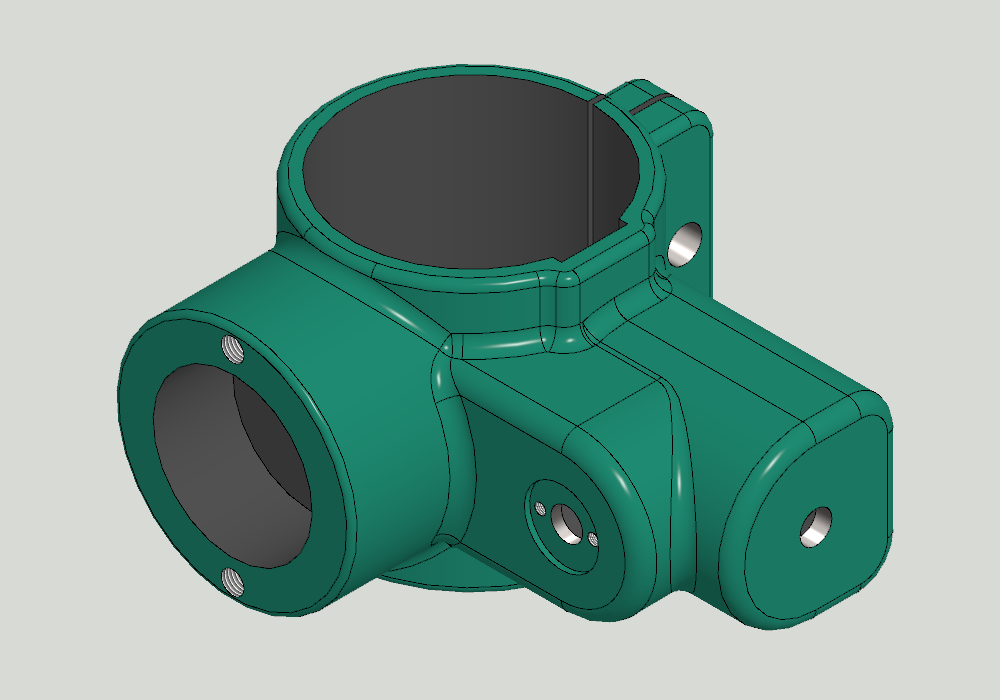

Valettu ja koneistettu osa (Malli: Ex_Casting1)
- Mallinnus alkaa ensimmäiseen luonnokseen tehdyllä ohjauskäyrällä.
- Mallissa on useita lisääviä ja poistavia pursotuksia sekä muutama poistava kierrepiirre.
- Parista kierrepiirteestä on tehty sarja.
- Lopussa on joukko pyöristyksiä (yksittäisiä särmän pyöristyksiä sekä tangentiaalisia pyöristysketjuja.)
- Mallin piirustuksessa on kolme pääprojektiota sekä kolme leikkausprojektiota ja isometrinen projektio.
- Piirustus on mitoitettu ja mukana on myös geometrisiä toleransseja.
Lataa tästä pakattu demomalli Ex_Casting1.vxz (2 909 KB).
- Tallenna se koneellesi tai avaa suoraan ohjelmaan (version tulee olla vähintään 25.0.00).
- Raahaa tiedosto Vertex G4-ohjelman päälle (version tulee olla vähintään 25.0.00).
- Malli ja sen piirustus tallentuvat projektiin VERTEX_EXAMPLE.

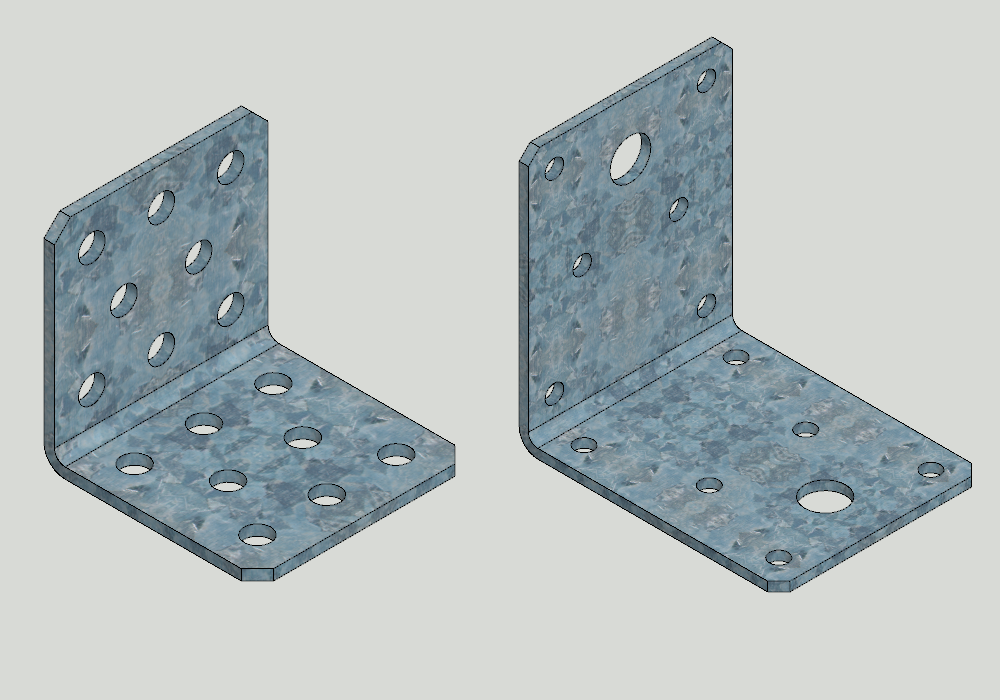

Mittavarioituva kulmarauta (Malli: Ex_Dimtable1)
- Malli on mittavarioituva ja aukileviävä ohutlevymalli, joka kuvaa neljää erilaista kulmarautaa.
- Jokaista erilaista ja erikokoista geometriaa varten on oma ilmiasu, joka kaksoisnapsauttamalla mallin geometria vaihtuu.
- Jokaiseen ilmiasuun liittyy piirustus, jossa on myös aukilevitys-projektio.
- Reikien mallinnuksessa on käytetty piirresarjoja.
- Ilmiasusta riippuen osa mallin geometriasta on vuorollaan piilossa.
Lataa tästä pakattu demomalli Ex_Dimtable1.vxz (1 165 KB).
- Tallenna se koneellesi tai avaa suoraan ohjelmaan (version tulee olla vähintään 25.0.00).
- Raahaa tiedosto Vertex G4-ohjelman päälle (version tulee olla vähintään 25.0.00).
- Malli ja sen neljä piirustusta tallentuvat projektiin VERTEX_EXAMPLE.

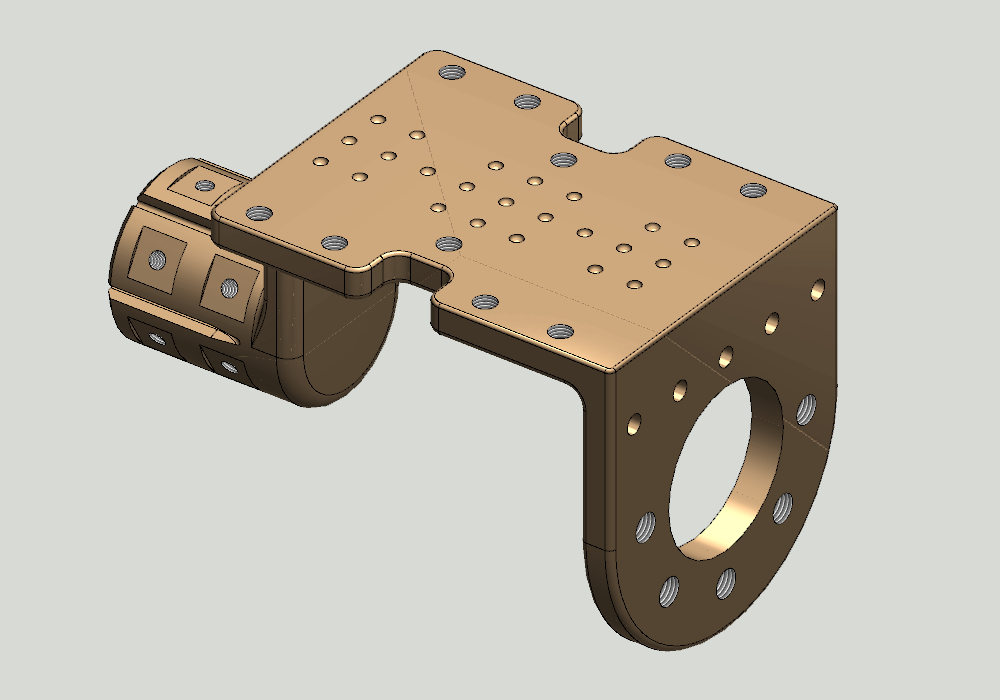

Osan piirresarjojen esittely (Malli: Ex_FeatureSeries)
Malli esittelee erilaisia osiin mallinnettavia piirresarjoja:
- Lineaarinen yksirivinen piirresarja
- Kierrepiirteestä tehty polaarinen puoliympyrän muotoinen sarja.
- Lineaarinen sarja, jonka ensimmäisellä jäsenellä on kopioita, joita ei ole otettu sarjaan mukaan.
- Lineaarinen kaksiulotteinen sarja, josta on poistettu osa sarjan jäsenistä.
- Lieriöpinnalle tehty sarja.
- Piirresarja joka seuraa edellistä piirresarjaa.
Lataa tästä pakattu demomalli Ex_FeatureSeries.vxz (446 KB).
- Tallenna se koneellesi tai avaa suoraan ohjelmaan (version tulee olla vähintään 25.0.00).
- Raahaa tiedosto Vertex G4-ohjelman päälle (version tulee olla vähintään 25.0.00).
- Malli tallentuu projektiin VERTEX_EXAMPLE.

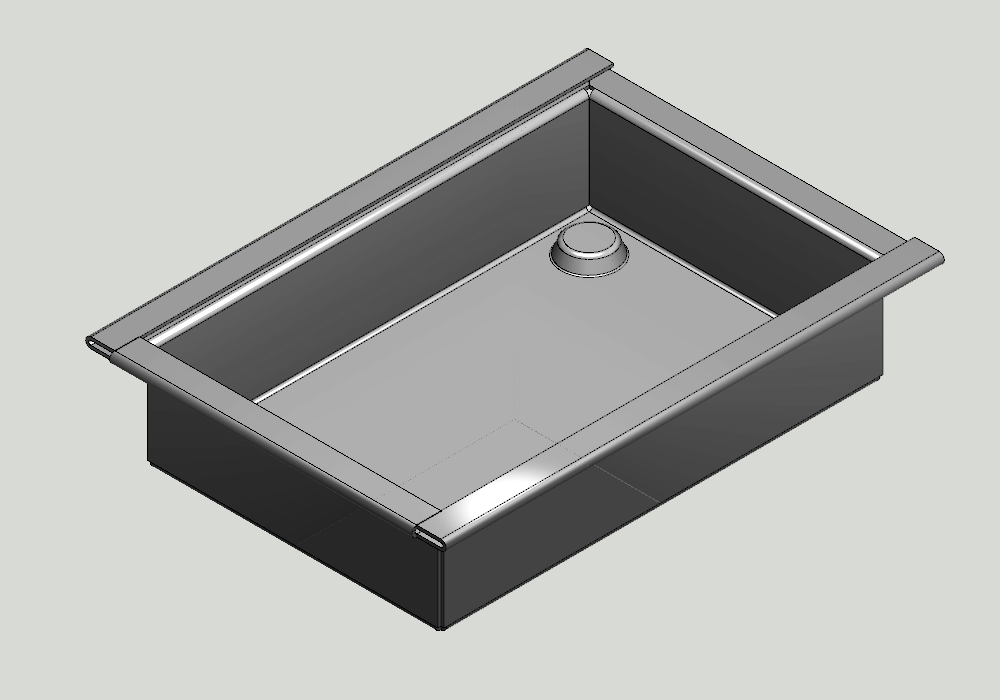

Savustuslaatikko (Malli: Ex_Sheetmetal1)
- Ohutlevykappale, jossa on käytetty vain ohutlevyille mahdollisia mallinnustapoja.
- Mallinnus on aloitettu piirtämällä yksi jana luonnokseen, tästä on pursotettu ohutlevykappale.
- Pohjan neljään särmään tehty taivutuspiirre jonka yhteydessä on tehty reunojen trimmaus.
- Seuraavaksi on tehty sivujen ulkosärmiin taivutuspiirre sekä automaattinen lappeiden jiiri-trimmaus. Tämän jälkeen kahden nurkan trimmaus on muutettu jiiri-trimmauksesta pusku-trimmaukseksi.
- Seuraavaksi on tehty kolmelle sivulle kerralla 180 asteen taivutuspiirre.
- Pohjaan on lisätty kohoumapiirre, joka sekä lisää että poistaa ainetta yhtä aikaa. Näistä kohoumista on tehty sarja.
- Malliin liittyy kaksi piirustusta, joista jälkimmäinen sisältää vain aukilevitysgeometrian ja sopii siten parhaiten työstökoneelle soveltuvan DXF-tiedoston lähtötiedoksi.
Lataa tästä pakattu demomalli Ex_Sheetmetal1.vxz (253 KB).
- Tallenna se koneellesi tai avaa suoraan ohjelmaan (version tulee olla vähintään 25.0.00).
- Raahaa tiedosto Vertex G4-ohjelman päälle (version tulee olla vähintään 25.0.00).
- Malli ja kaksi sen piirustusta tallentuvat projektiin VERTEX_EXAMPLE.

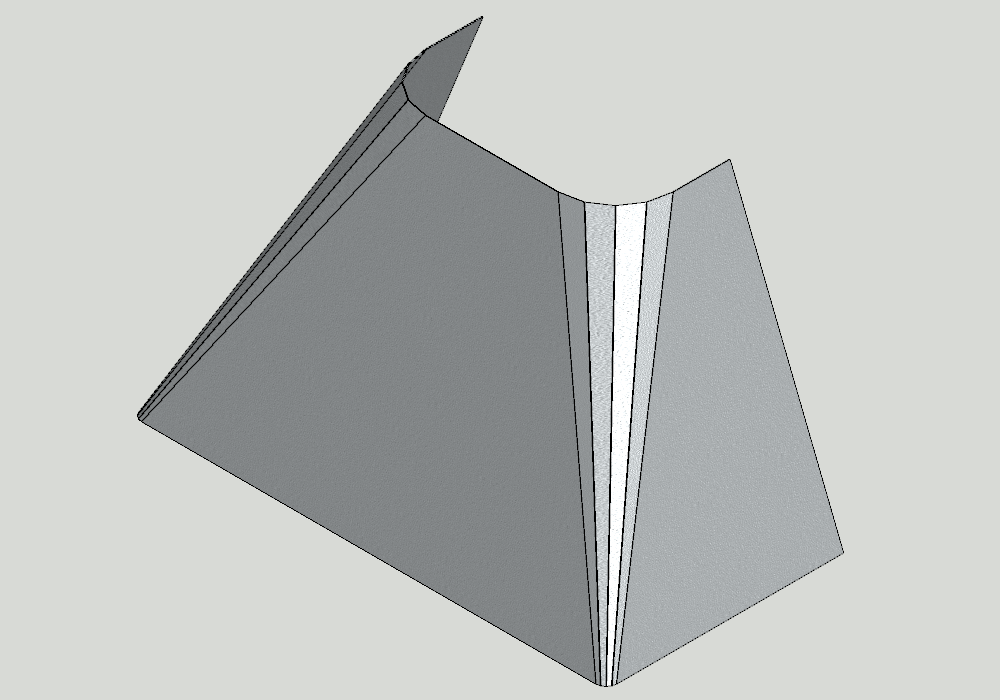

Suojakupu (Malli: Ex_Sheetmetal2)
- Mallinnus on aloitettu kahdella poikkileikkauksella, joiden väliin on tehty kappale pinnoittamalla.
- Pinnan valinnan jälkeen tästä on tehty ohutlevykappale toiminnolla ”pintaketjun offset”.
- Pyöreille (spline-) pinnoille on määritelty särmäys.
- Piirustuksessa on mukana aukilevitysesitys.
Lataa tästä pakattu demomalli Ex_Sheetmetal2.vxz (171 KB).
- Tallenna se koneellesi tai avaa suoraan ohjelmaan (version tulee olla vähintään 25.0.00).
- Raahaa tiedosto Vertex G4-ohjelman päälle (version tulee olla vähintään 25.0.00).
- Malli ja sen piirustus tallentuvat projektiin VERTEX_EXAMPLE.

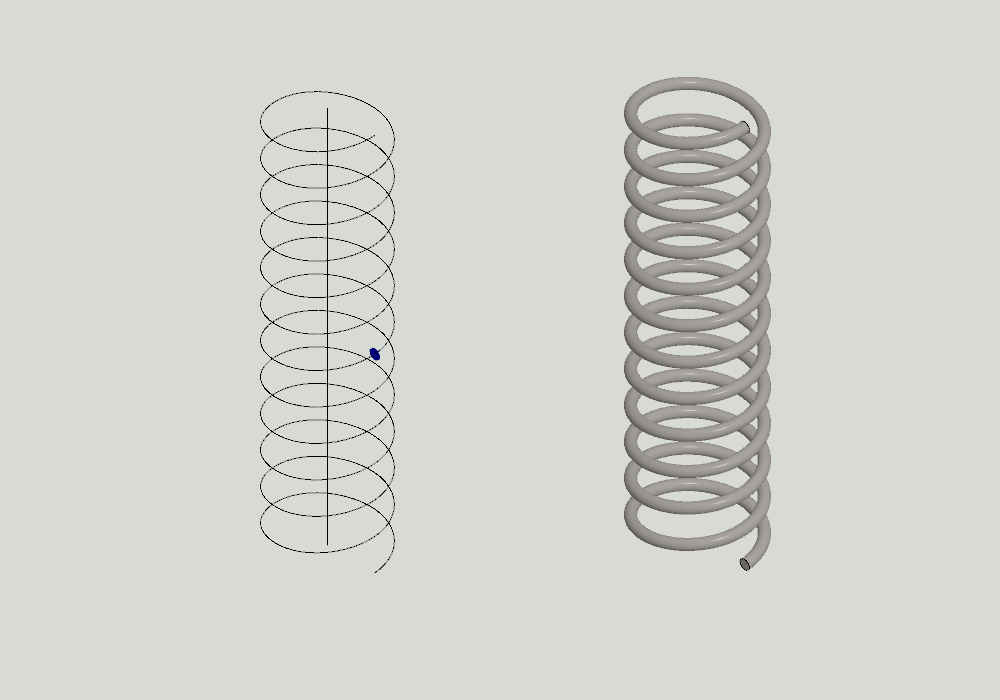

Jousi (Malli: Ex_Spring)
- Mittavarioituvan jousen mallinnus on aloitettu jousen keskiakselia kuvaavan viivan piirtämisellä.
- Viivaa on käytetty hyväksi spiraali-viivan mallintamiseen.
- Spiraaliin on mallinnettu poikkileikkaus.
- Spiraaliviivan ja poikkileikkauksen avulla on pyyhkäisty (Sweep) jousen malli.
Lataa tästä pakattu demomalli Ex_Spring.vxz (740 KB).
- Tallenna se koneellesi tai avaa suoraan ohjelmaan (version tulee olla vähintään 25.0.00).
- Raahaa tiedosto Vertex G4-ohjelman päälle (version tulee olla vähintään 25.0.00).
- Malli tallentuu projektiin VERTEX_EXAMPLE.

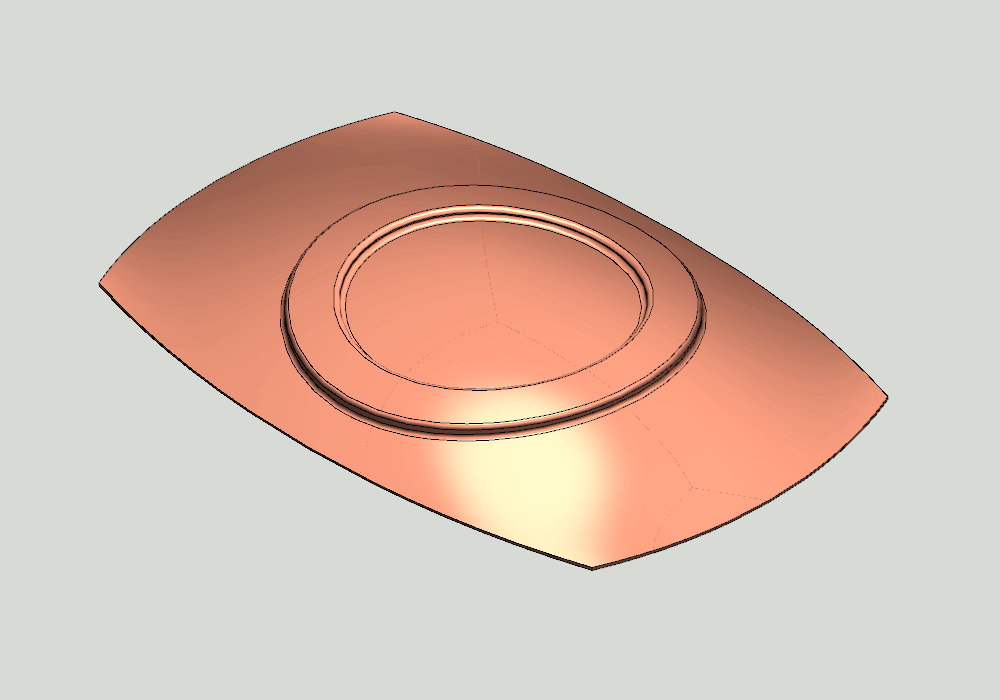

Prässätty kappale (Malli: Ex_Surfaces1)
- Mallinnus on aloitettu kahdella erillisellä ohjauskäyrällä. Näitä ohjauskäyriä on käytetty hyväksi pinnan mallinnukseen.
- Pintaketjun offset-toiminnolla pinnasta on tehty kappale.
- Pinnan muotoa seuraava rengasmainen kohouma on mallinnettu lisäävällä pursotuksella siten että pursotus on pintaan saakka ja ohittaa pinnan offset-arvon verran.
- Pyöristyksen avulla kappaleelle on tehty tangentiaalinen yläpinta, jota on käytetty lopullisen ohutlevykappaleen mallinnukseen pintaketjun offset-toiminnolla.
Lataa tästä pakattu demomalli Ex_Surfaces1.vxz (413 KB).
- Tallenna se koneellesi tai avaa suoraan ohjelmaan (version tulee olla vähintään 25.0.00).
- Raahaa tiedosto Vertex G4-ohjelman päälle (version tulee olla vähintään 25.0.00).
- Malli tallentuu projektiin VERTEX_EXAMPLE.

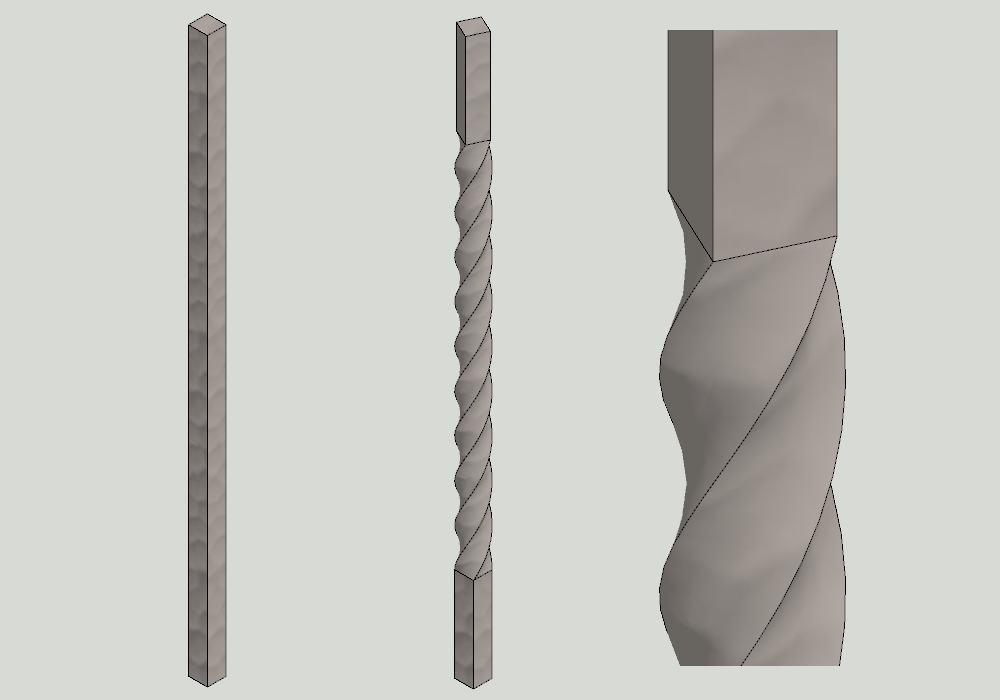

Kierretty tanko (Malli: Ex_TorsionBar)
- Mallinnus on aloitettu pursottamalla poikkileikkaus tangoksi.
- Seuraavaksi malliin on luonnosteltu jana, jonka alku- ja loppupistettä käytetään kiertämiseen.
- Kierrä-toiminnolla on osoitettu em. jana ja sille kiertokulma (asteina).
Lataa tästä pakattu demomalli Ex_TorsionBar.vxz (71 KB).
- Tallenna se koneellesi tai avaa suoraan ohjelmaan (version tulee olla vähintään 25.0.00).
- Raahaa tiedosto Vertex G4-ohjelman päälle (version tulee olla vähintään 25.0.00).
- Malli tallentuu projektiin VERTEX_EXAMPLE.
