PI-kaaviosymbolit 2026

Esittelimme nämä uudistukset Vertex G4PI:n pääversiossa 32.0.00 (Vertex 2026)

PI-kaaviosymbolit löytyvät nyt kirjastoista, mikä lisää joustavuutta ja selkeyttä symbolien hallintaan.

PI-kaaviosymbolien kieli mukautuu ohjelman käyttöliittymäkielen mukaan – erillisiä kielikohtaisia kaaviosymboleja ei enää tarvita.

Voit räätälöidä käytettävää PI-kaaviosymbolivalikoimaa aktivoimalla tai deaktivoimalla kirjastoja tai yksittäisiä kaaviosymboleja.

PI-kaaviosymbolit nyt kirjastoissa

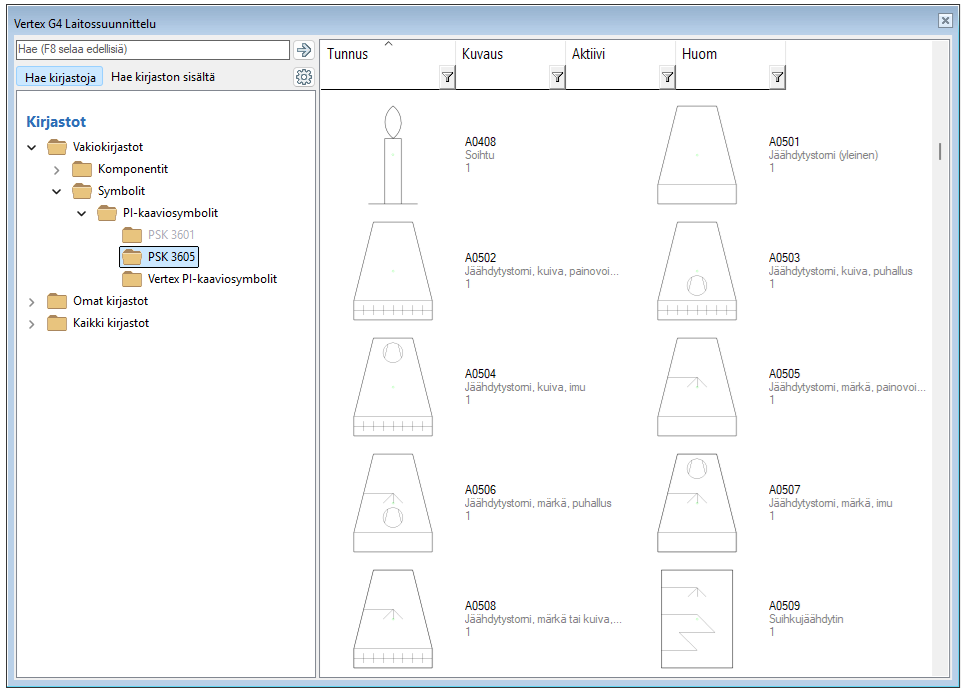

Siirsimme PI-kaaviosymbolit symbols-hakemistosta kirjastoihin (complibs), mikä tuo merkittäviä parannuksia PI-kaaviosymbolien hallintaan ja käyttöön. Jatkossa PI-kaaviosymbolien kieli mukautuu ohjelman käyttöliittymäkielen mukaan, eikä erillisiä, kielikohtaisia kaaviosymboleja enää tarvita. Voit jatkossa räätälöidä käytettävää PI-kaaviosymbolivalikoimaa aktivoimalla tai deaktivoimalla kirjastoja tai yksittäisiä kaaviosymboleja. Lisäksi voit helposti luoda omia PI-kaaviosymbolikirjastoja. Vakiokirjastoistamme oletuksena aktiivisena ovat PSK 3605 ja Vertex PI-kaaviosymbolit. Vastaavasti kirjasto PSK 3601 on deaktivoitu oletuksena. _{(Vertex ID: VXPLANT-861)}

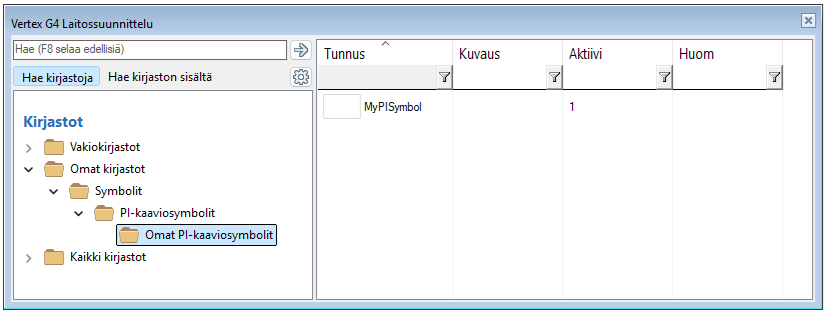

Olemassa olevat, itse tehdyt PI-kaaviosymbolit kansiosta /shared/symbols/ konvertoidaan uuden pääversion ensimmäisellä käynnistyskerralla uudeksi complibs-kirjastoksi. Ohjelma tekee muutoksen niille symboleille, joiden tiedot löytyvät tietokannasta d_SYMBOLTYPE. Uusi kirjasto (kansio) löytyy muunnoksen jälkeen kansiosta /custom/complibs/. Kirjasto (kansio) saa luomisen yhteydessä yksilöivän id-tunnisteen. Voit vaihtaa kirjaston kansion nimen kuvaavaksi, mutta sen tulee olla yksilöllinen. Löydät kirjaston kirjastojen (Järjestelmä-välilehti > Kirjastot) valikoimasta kansiosta Omat PI-kaaviosymbolit. Kysy tarvittaessa lisää tietoa tukipalvelustamme!

PI-kaaviosymbolien kirjastointi muuttaa niiden hallintaa Flow’ssa hieman. Käyttäjän muokkaamat ja tekemät kirjastot (complibs) sijaitsevat ohjelman custom-kansiossa. Tämä tarkoittaa sitä, että kaaviosymbolien jakelu tapahtuu Flow-käytössä jatkossa vxcustom.zipin välityksellä (asiakaskohtaisten asetusten jakelu Flow'n kautta). Käytännössä kaaviosymbolien lisääminen Flow’hun onnistuu tästä eteenpäin vain pääkäyttäjiltä. Kysy tarvittaessa lisää tietoa tukipalvelustamme!

PI-kaaviosymbolien käsittelyn uudistuksia

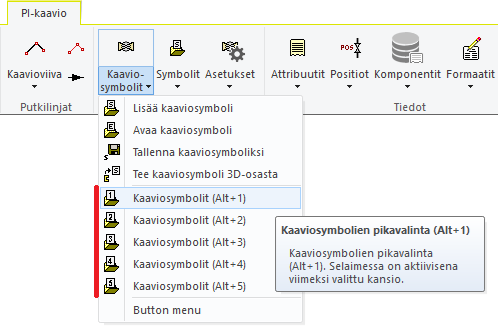

Paransimme symbolitoimintojen käytettävyyttä eriyttämällä PI-kaaviosymboleihin liittyvät toiminnot yleisistä symboleista ja ryhmittelemällä valintanauhan symbolitoiminnot kolmeen selkeään kokonaisuuteen: kaaviosymbolit, symbolit ja asetukset. Kaaviosymbolin tallentaminen hoituu nyt sekä Kaaviosymbolit-valikon kautta löytyvällä toiminnolla Tallenna kaaviosymboliksi että tilannekohtaisen valikon kautta samannimisellä toiminnolla. _{(Vertex ID: VXPLANT-861)}

Symbolien valintahakemistoja ei enää määritetä tietokannan kautta kuten aiemmin. Jatkossa ohjelma laittaa muistiin sen kansion, josta edellisen kerran valitsit kaaviosymbolin. Näin ollen “valintakansiot” Symbolien pikavalinta (Alt + 1..5) noudattelevat tekemiäsi valintoja ja laittavat sen aina muistiin seuraavaa käyttökertaa varten. Pikanäppäimet Alt + 1..5 toimivat kaaviosuunnittelusymbolien kansioiden kanssa silloin, kun aktiivinen piirustus on kaavio. Mikäli aktiivinen piirustus on tavallinen piirustus, niin kyseiset pikanäppäimet toimivat tavallisen symboliselaimen kanssa. _{(Vertex ID: VXPLANT-813)}

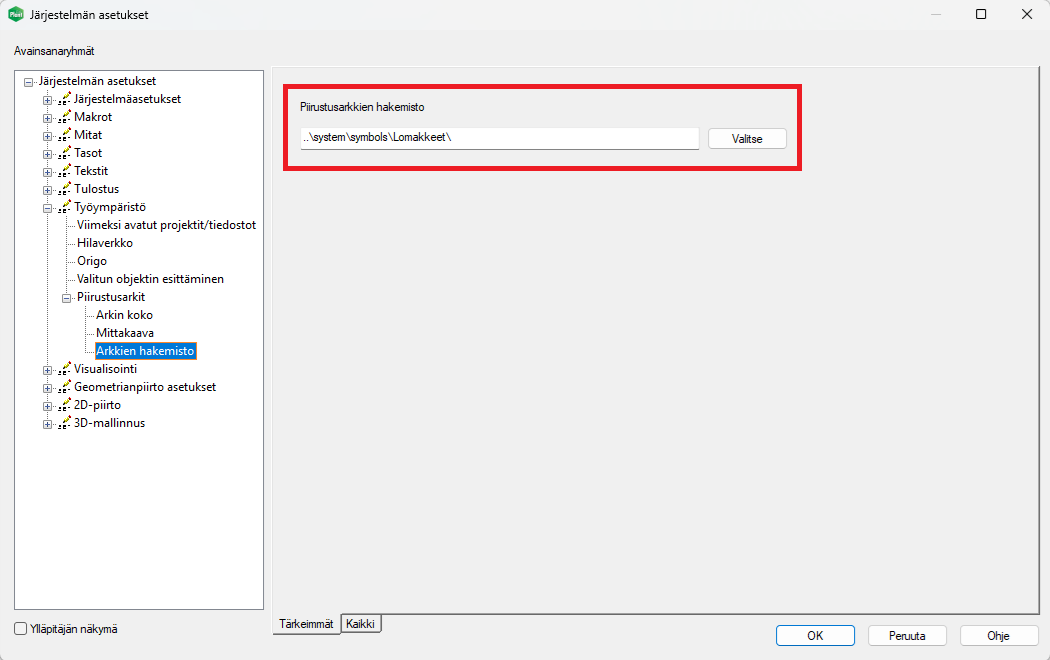

Mallin piirustuksessa käytettävä piirustusarkkien polku määritetään jatkossa järjestelmäasetuksissa (kuva alla). Nämä muutokset vievät ohjelmaa nykyaikaan ja suoraviivaistavat ohjelman käyttöä. _{(Vertex ID: VXPLANT-813)}
