Toimitusraja 2026

Esittelimme nämä uudistukset Vertex G4PI:n pääversiossa 32.0.00 (Vertex 2026)

Uusi toimitusraja‑objekti toimintoineen mahdollistaa vastuurajojen merkitsemisen ja hallinnan suoraan PI‑kaaviossa, mikä selkeyttää eri osapuolten vastuut.

Käyttäjä voi määrittää rajat helposti symbolien avulla ja tiedot päivittyvät automaattisesti muutosten mukana ilman manuaalista työtä.

Toimitusrajat voidaan myös listata selkeäksi raportiksi, mikä helpottaa tiedon jakamista projektin osapuolille.

Toimitusraja

PI-kaavioissa toimitusraja tarkoittaa rajapistettä, joka erottaa eri osapuolten tai järjestelmien vastuualueet toisistaan. Se on sovittu fyysinen tai toiminnallinen piste prosessissa, johon asti yksi toimittaja, urakoitsija tai järjestelmä vastaa putkistoista, laitteista ja toiminnoista, ja josta eteenpäin vastuu siirtyy toiselle. Raja voi olla esimerkiksi venttiili, laippaliitos, mittauspiste tai muu selkeästi tunnistettava kohta. Toimitusrajan tavoiteena on selkeyttää suunnittelu-, asennus- ja käyttövastuut sekä samalla varmistaa, että rajapinnat dokumentoidaan.

Esimerkki toimitusrajasta: Jos laitetoimittaja toimittaa kemikaalisäiliön ja siihen liittyvät putkistot venttiilille asti, ja siitä eteenpäin putkisto kuuluu tehtaan omaan verkkoon, venttiili on toimitusraja.

Toimitusrajan käsite on puuttunut G4PI-kaaviosuunniteluohjelmasta tähän versioon asti. Olemme kehittäneet toimitusrajojen merkitsemiseen, määrittelemiseen, käsittelyyn ja listaamiseen toiminnot, joiden avulla käyttäjällä on mahdollisuus täyttää yllä mainitut tavoitteet tiedon siirtämiseen osapuolten välillä. Aikaisemmin käyttäjän täytyi hoitaa listojen tekeminen täysin manuaalisesti ohjelman ulkopuolella poimimalla tietoja kaaviosta esim. erilliseen Exceliin ilman automaatiota.

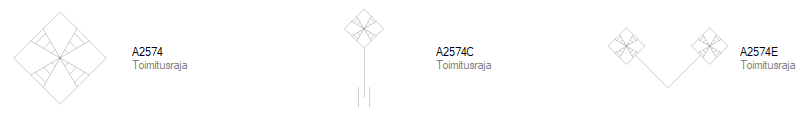

Olemme lisänneet uuden objektin PI-kaaviosuunnitteluun, jonka nimi on Toimitusraja. Mille tahansa PI-kaaviosymbolille voidaan nyt asettaa määritys, että symboli toimii toimitusrajana (objekti-listassa termi on Raja). Olemme asettaneet määrityksen PSK 3605 -kirjaston symbolille A2574 Toimitusraja. Lisäksi teimme kaksi uutta variaatiota kyseisestä symbolista A2574C Toimitusraja ja A2574E Toimitusraja. _{(Vertex ID: VXPLANT-1007, VXPLANT-1054)}

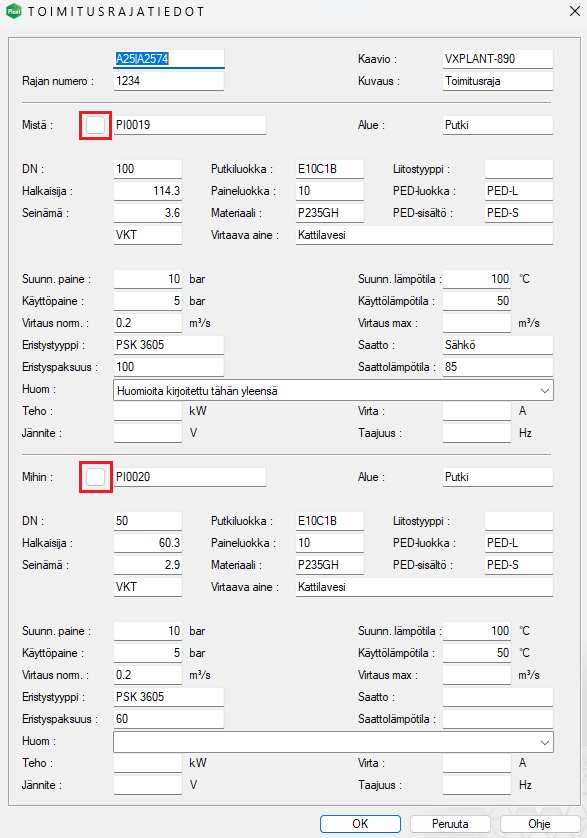

Voit määrittää toimitusrajan laitekortille rajan perustiedot ja mistä-mihin-tiedot joko käsin syöttämällä tai poimimalla kaaviossa olevilta toisilta objekteilta. _{(Vertex ID: VXPLANT-1015)}

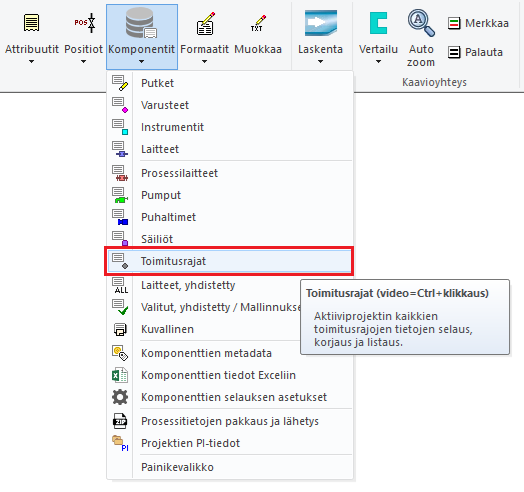

Komponentit-ryhmästä löydät kohdan Toimitusrajat, josta pääset selailemaan, muokkaamaan ja listaamaan toimitusrajojen tietoja tietokantanäytön avulla. _{(Vertex ID: VXPLANT-1019)}

Mikäli rajaan määritettyjen mistä- tai mihin-positioiden tiedot muuttuvat tai niitä lisätään, toimitusrajan tiedot päivittyvät muutosten myötä automaattisesti. _{(Vertex ID: VXPLANT-1027)}

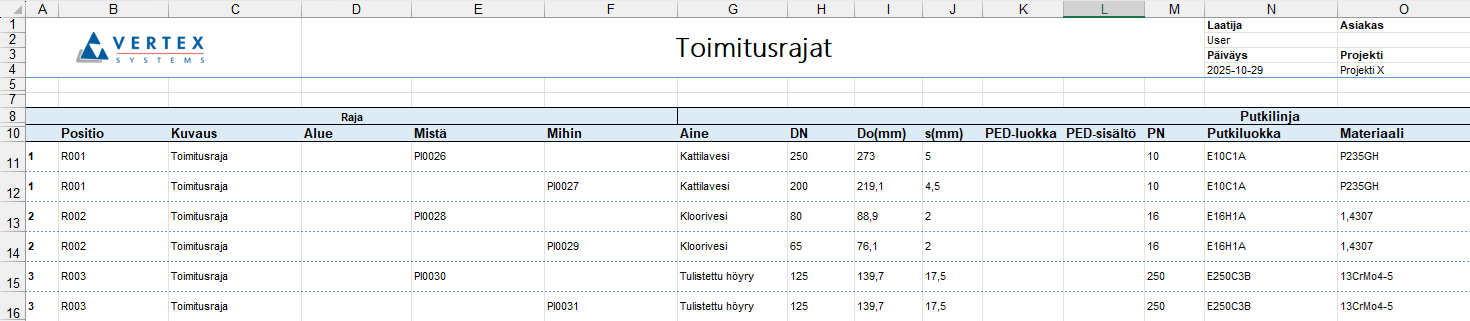

Tiedot voidaan listata Exceliin, jolloin tiedot saadaan välitettyä osapuolille selkeässä muodossa. _{(Vertex ID: VXPLANT-1023)}

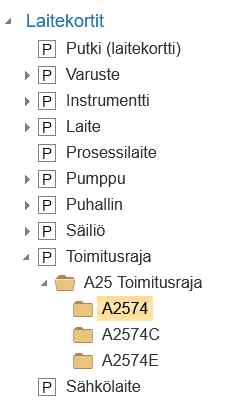

Uusi objekti toimii myös Flow'n kanssa saumattomasti. Flow’hun on lisätty uusi laitekortti nimeltä Toimitusraja, joka toimii samalla tavalla kuin vanhat tutut laitekortit. _{(Vertex ID: VXPLANT-1011, VXFLOW-1556)}
