3D-ohjain

Yleistä

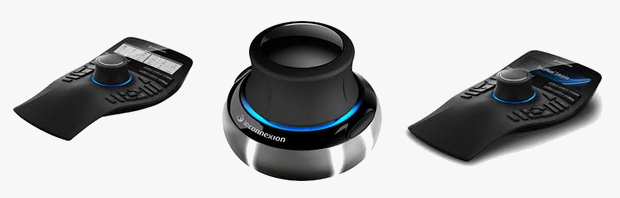

• Nopeuta työskentelyäsi liikuttamalla mallia 3Dconnexion-ohjaimella.
• Voit myös asettaa ohjaimen painikkeille ja valikkoon usein käyttämiäsi Vertexin toimintoja.

Huom: Ohjain ei korvaa hiirtä, koska laitteen avulla ei voi osoittaa ja valita. Mutta se täydentää 3D-mallin käsittelyä tekemällä pyörittelystä ja zoomailusta joustavaa, sekä tuomalla usein tarvittavia käskyjä 3D-ohjaimen painikkeisiin.

Asetukset Vertex-ohjelmassa

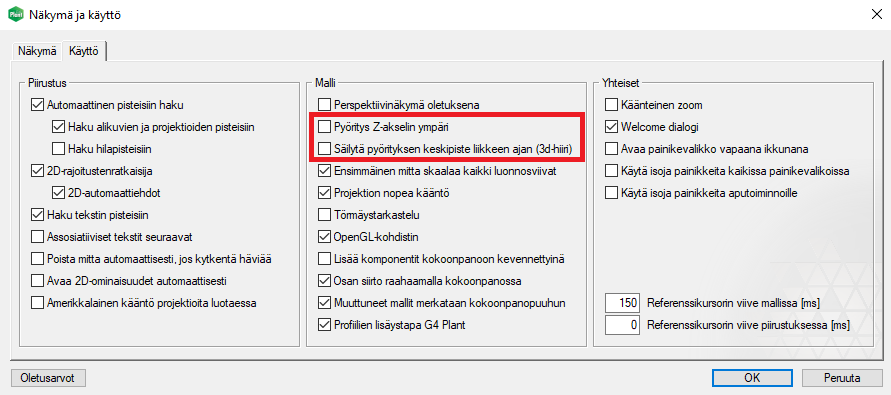

Käyttäjäasetuksista löydät kaksi kohtaa, jotka vaikuttavat 3D-ohjaimen käyttöön Vertex-tuotteiden kanssa.

Tiedosto-valikko > Käyttäjäasetukset > Piirustukset, mallit > Käyttö-välilehti.

Pyöritys Z-akselin ympäri

Kun asetus on käytössä (oletus Vertex BD -sovelluksessa), ja pyörität mallia hiirellä, Z-akseli pysyy pystyssä.

3D-mallintajassa (Vertex G4) asetus ei ole oletuksena käytössä, jolloin voit pyörittää mallia vapaasti kaikissa suunnissa.

Tätä asetusta ei suositella pidettävän käytössä, kun käytössä on 3D-hiiri.

Säilytä pyörityksen keskipiste liikkeen ajan (3d-hiiri)

Kun asetus ei ole käytössä (oletus), ja pyörität mallia 3d-hiirellä, pyörityksen keskipiste päivittyy liikkeen aikana.

Kun asetus on käytössä, ja pyörität mallia 3d-hiirellä, pyörityksen keskipiste säilyy samana koko pyörityksen ajan.

Käyttöönotto

1. Hanki 3Dconnexion-ohjain ja kytke se tietokoneeseen.
2. Asenna ohjain pakkauksen käyttöohjeiden mukaan (http://www.3dconnexion.com/drivers).
3. Käynnistä Vertex uudelleen 3Dconnexion-ohjaimen asentamisen jälkeen.

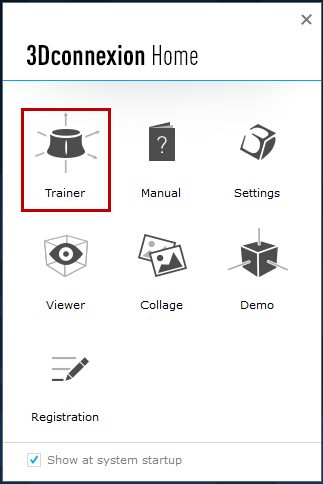

Opettele ohjaimen käyttöä

Opettele ohjaimen käyttöä ensin ohjaimen mukana tulleen Trainer-osuuden avulla, jotta osaat ottaa kaikki hyödyt irti ohjaimen mahdollistamista liikkeistä.

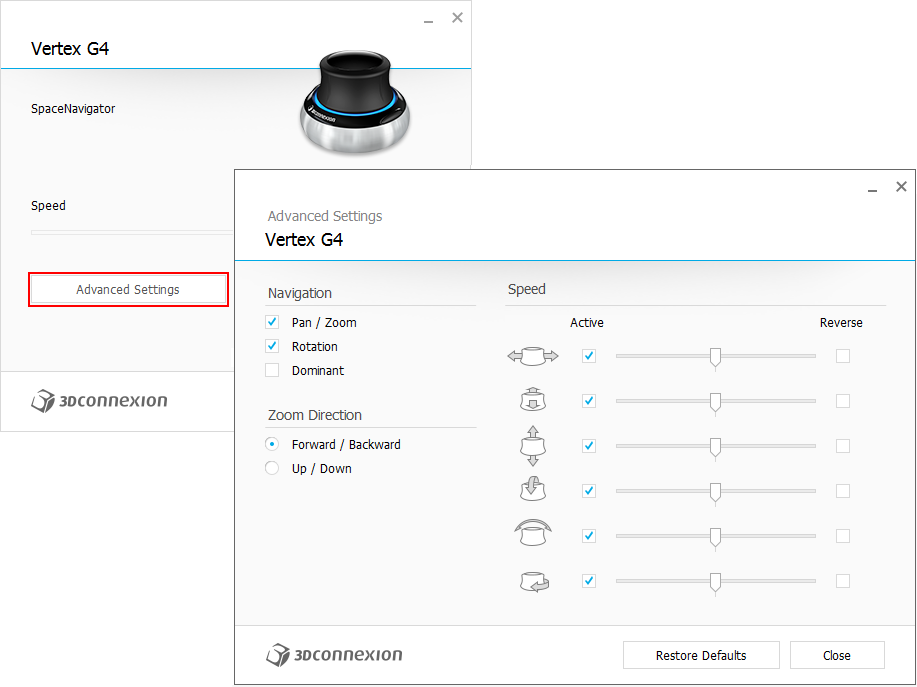

Aseta ohjaimen liikkeet

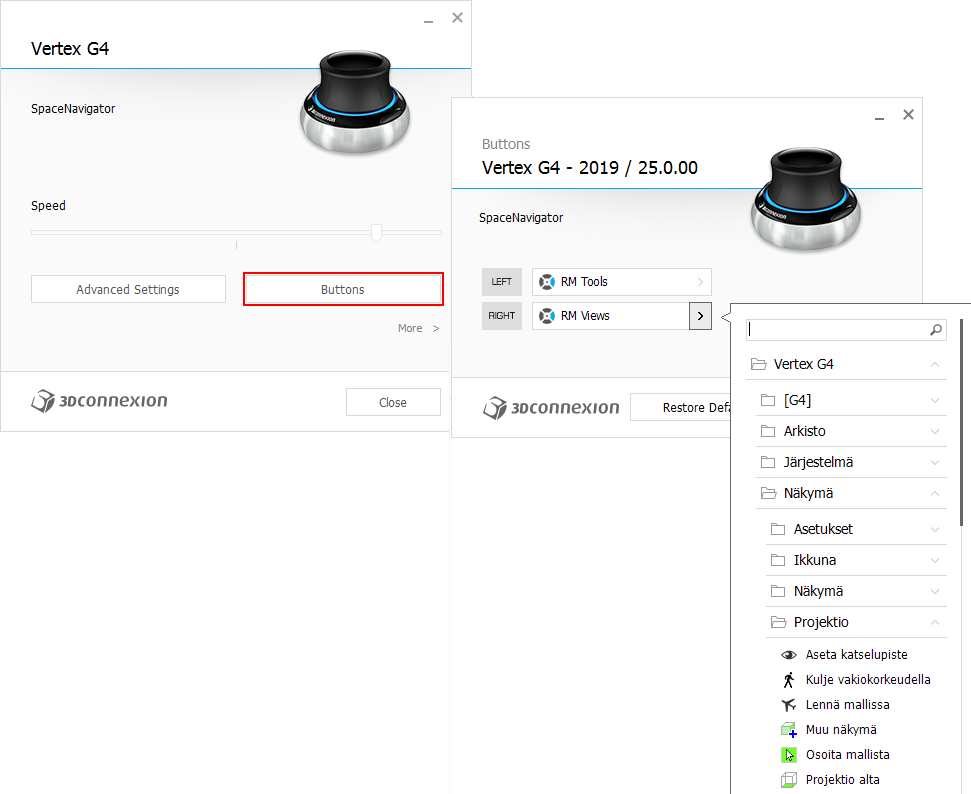

Valitse näppäinten toiminnot
