Kalusteasetukset

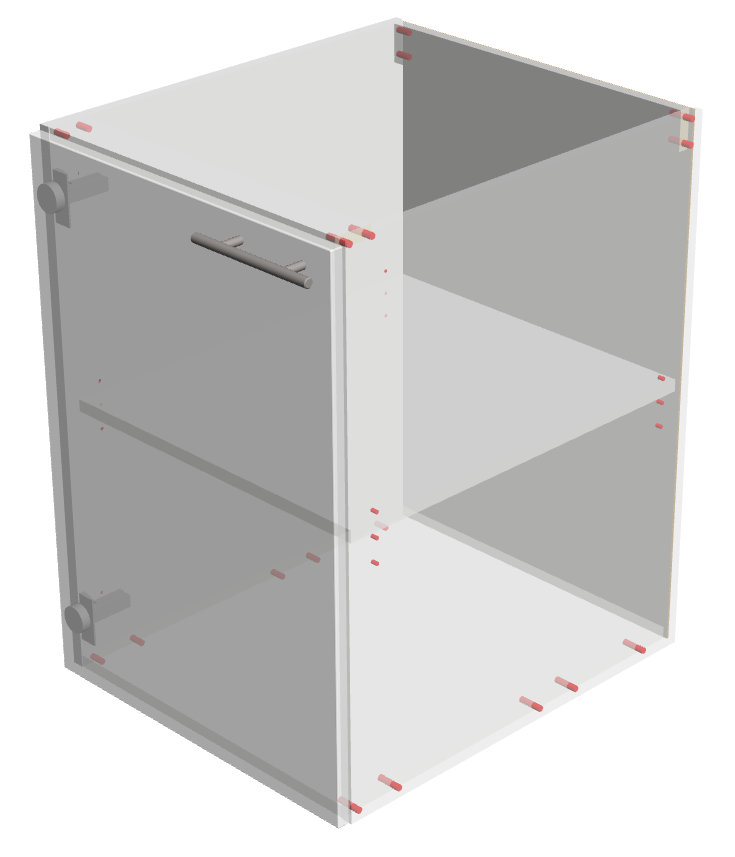

Kalusteiden tapaa rakentua säädetään kalusteasetuksissa yrityskohtaisesti.
Tällä toiminnolla vaikutetaan esimerkiksi kalusterungon eri osien asemoitumiseen toisiinsa nähden, oman tuotannon ovien sijoittumiseen runkoihin nähden sekä saranoitten lukumäärään ja asemoitumiseen.
Kalusteasetukset voidaan määritellä myös projektiin ja huoneeseen erikseen.
Asetukset vaikuttavat reaaliaikaisesti kaikkiin ohjaustietohin, kun kaluste tuodaan huoneeseen.

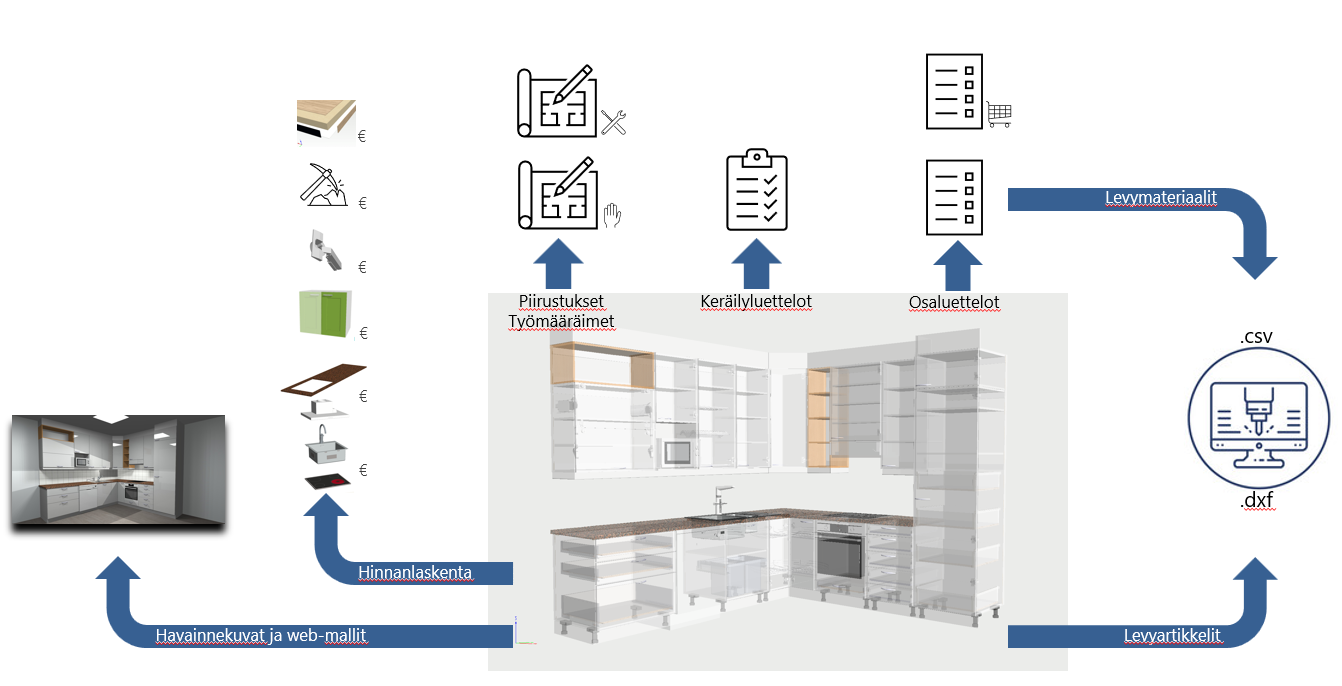

Hinnat, piirustukset, työmääräimet, osaluettelot (BOM), sahauslistat ja työstögeometria päivittyvät automaattisesti.

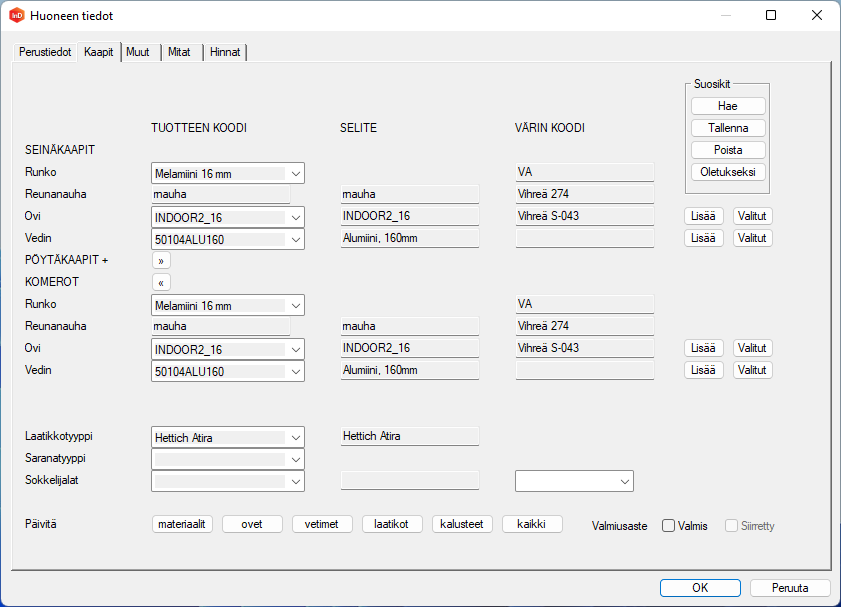

Huonekortti on suunnittelun perusta
Huoneen tietoihin valitaan ominaisuuksia, jotka ovat oletusarvoisesti käytössä huoneelle ja kalusteille.
Ominaisuudet voi tallentaa oletukseksi tai suosikiksi.

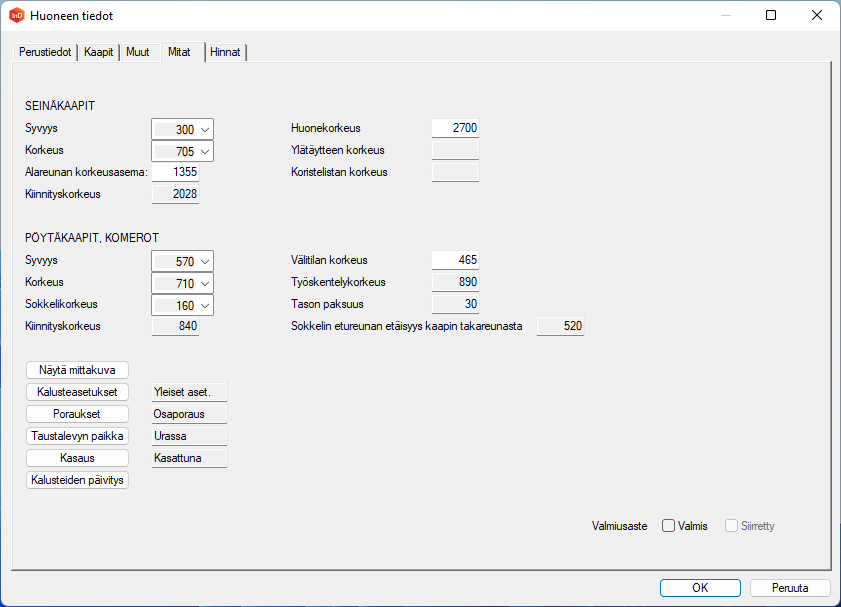

Huonekortille syötetään tai haetaan perustiedot, levymateriaalit, reunanauhamateriaalit, ovimallit, vetimet, laatikkoperhe, saranaperhe, sokkelijalka, tasomateriaali, täytteiden ja listojen materiaali sekä päämitoitus.
Kaikki tarvittava tieto tulee 3D-tietomalliin tilaan tuotavan kalusteen mukana.
Piirustukset, luettelot ja kustannuslaskelmat päivittyvät suunnittelun edetessä.
Lopputulos on paikkansa pitävä suunnitelma, jonka luetteloihin voi luottaa myynnissä, tuotannossa ja ostossa.
Muokkaa ja varustele -toiminto yksittäiselle kalusteelle huoneessa
Muokattavissa ovat kalusteen päämitat, runkomateriaali, laatikkomalli, ovi, sarana ja vedin.

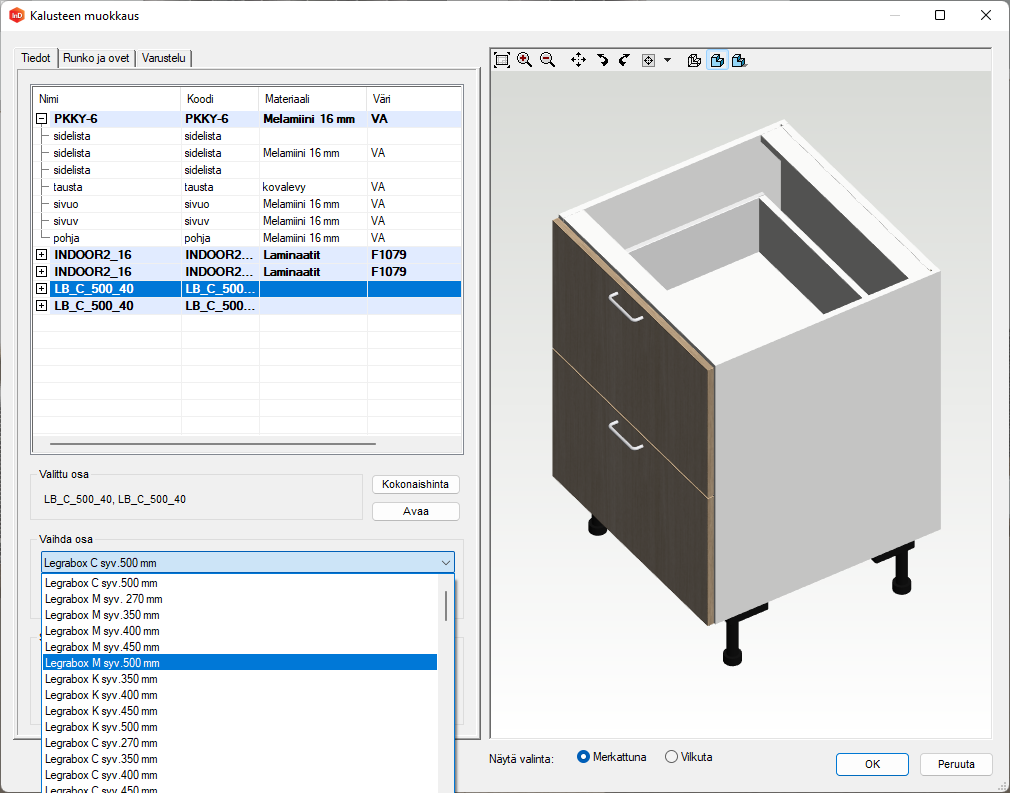

Laatikon vaihto esimerkkinä:
Kaappien perustiedoissa määriteltyjen laatikoiden vaihto yksittäiselle kalusteelle huoneessa tapahtuu käyttäen muokkaustoiminnon älykästä 'Vaihda osa'-toimintoa. Laatikkovaihtoehtoina perusohjelmassa on Hettich Atira, Grass Scala/Classic ja Blumin Legrabox, Tandembox ja Metabox-laatikot ominaisuusvariaatioineen. Ominaisuuksia ovat mm. koko, väri-, hidastin- ja kantavuusvaihtoehdot. Hidastin vaihtoehtoina ovat Blumotion ja Blumotion Tip-On. Tip-On vaihtoehto poistaa automaattisesti laatikon etusarjalta vetimen ja vastaavasti vedin palautuu etusarjalle, jos vaihto suoritetaan toisin päin. Laatikoiden siirtomahdollisuus pystysuunnassa ja etulevyn koon muutos lisää joustavuutta.

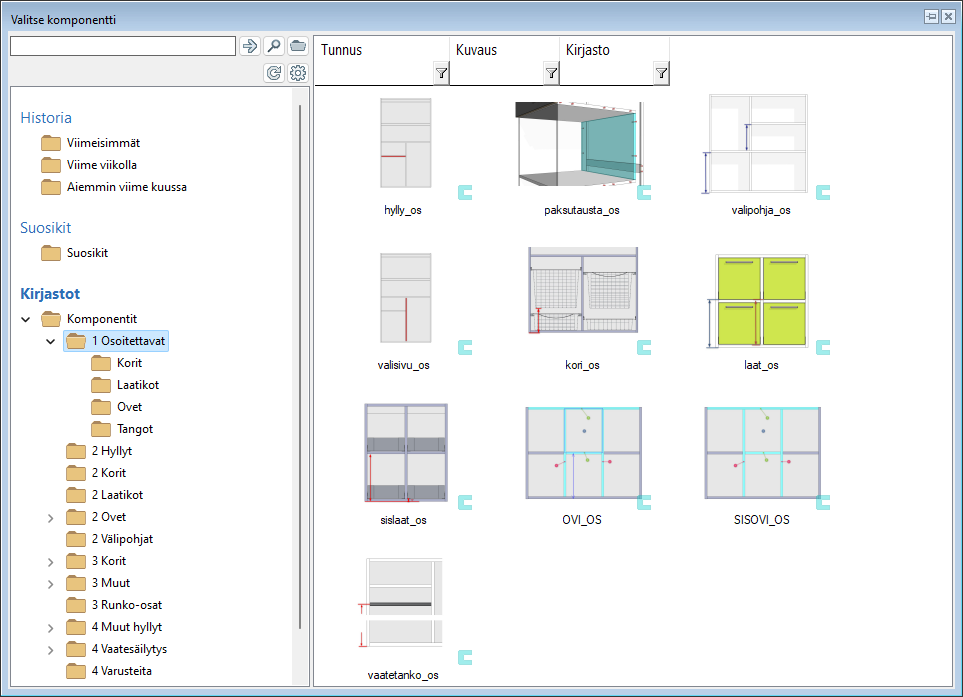

Muokkaa kalustetta lisää Kalustevelholla (tuoteoptio).

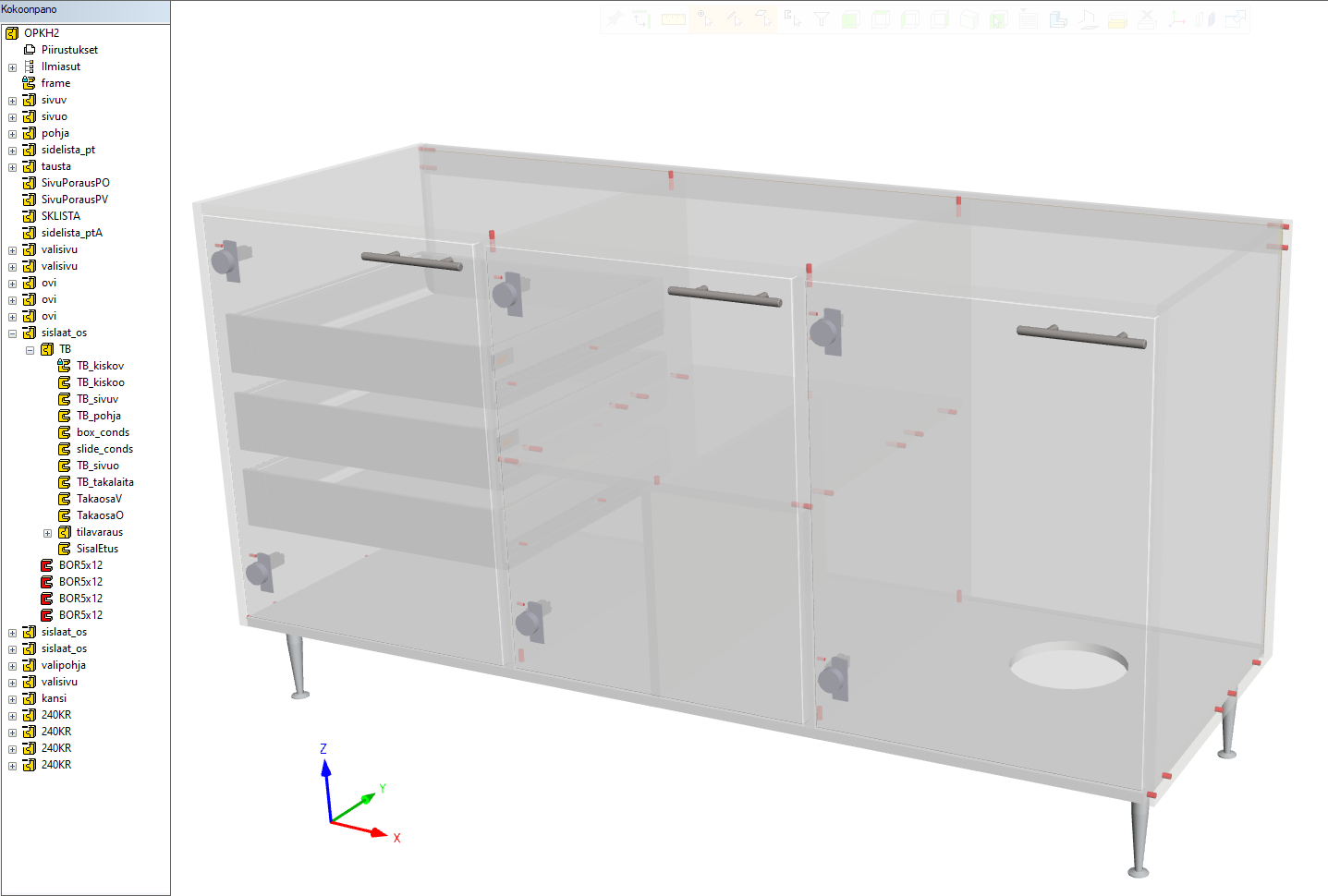

Kalusteen yksilöllinen editointi tehdään Kalustevelhon avulla. Kalustevelho avaa tuotteen omaan muokkausikkunaan, jossa lisätään uusia komponentteja, poistetaan nykyisiä ja muokataan kalusteen levyosia.
Lisättävät rungon osat perivät materiaalinsa ja värinsä muokattavalta kalusteelta. Muokkauksen jälkeen kaluste on paikallaan huoneessa.
Siirrä työstötiedot suoraan tuotantoon NC-linkin avulla (tuoteoptio). Katso Youtubessa
Työstöteknologiaa siirretään NC-linkin avulla suoraan nykyaikaiselle työstökeskukselle teknologisena dxf-tiedostona sekä csv-tiedostona.
Nestauksessa työstettävät levyartikkelit (.dxf) siirtyvät samanaikaisesti materiaalien (.csv) kanssa nestauskansioon.
Tuotetietoa siirretään csv:hen yrityskohtaisesti ja hyödynnetään tuotetarrassa jälkituotannossa.
Paloittelusahan ja palkkipöydän/poran yhdistelmässä työstettävät artikkelit siirretään sahalle csv-muodossa ja cnc:lle dxf-muodossa.
Teknologiakumppaneita ovat Biesse bSolid- ja SCM Maestro -CAD/CAM -ohjelmistot.

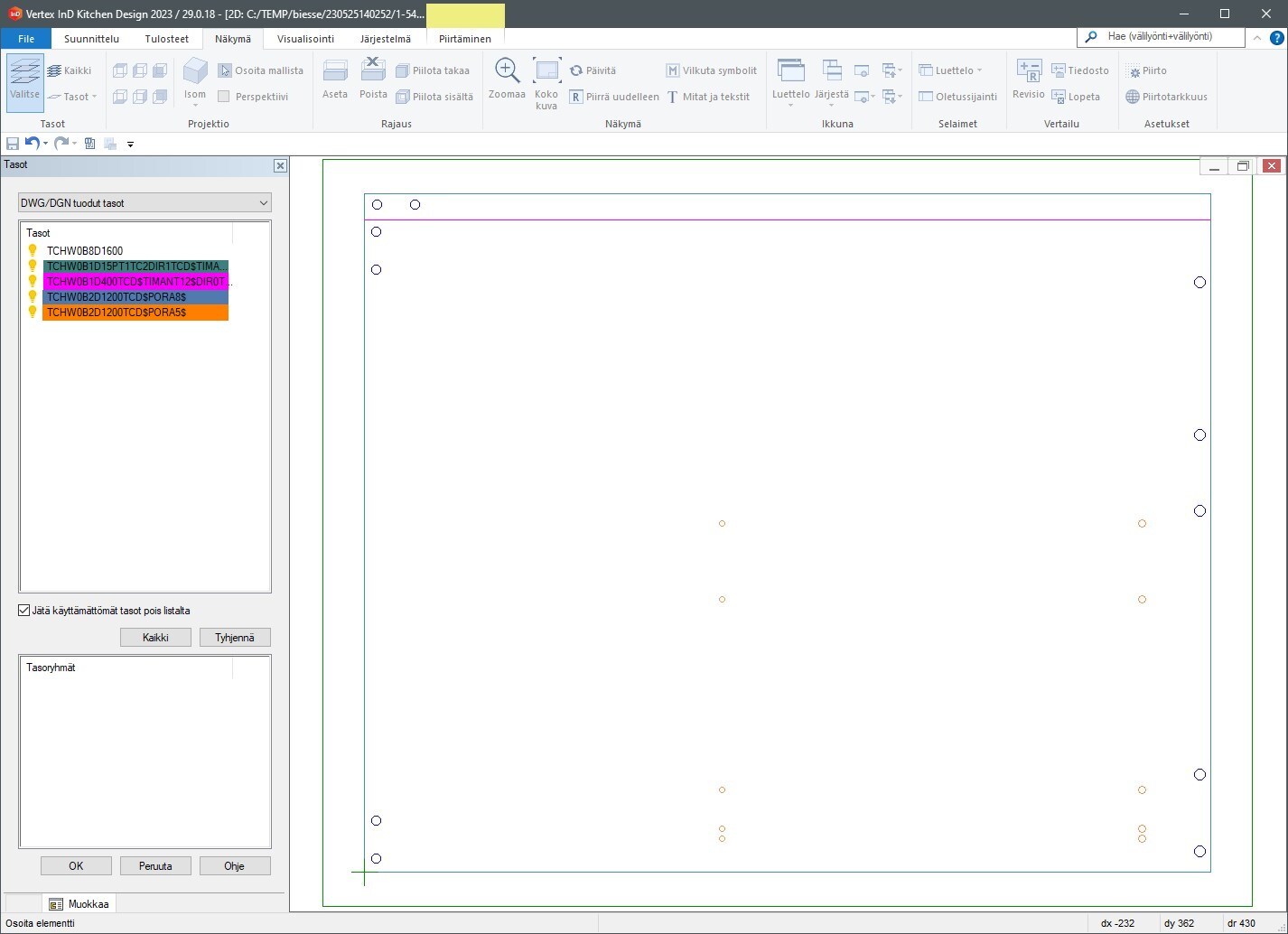

Esimerkki levyosan teknologisesta dxf-piirustuksesta

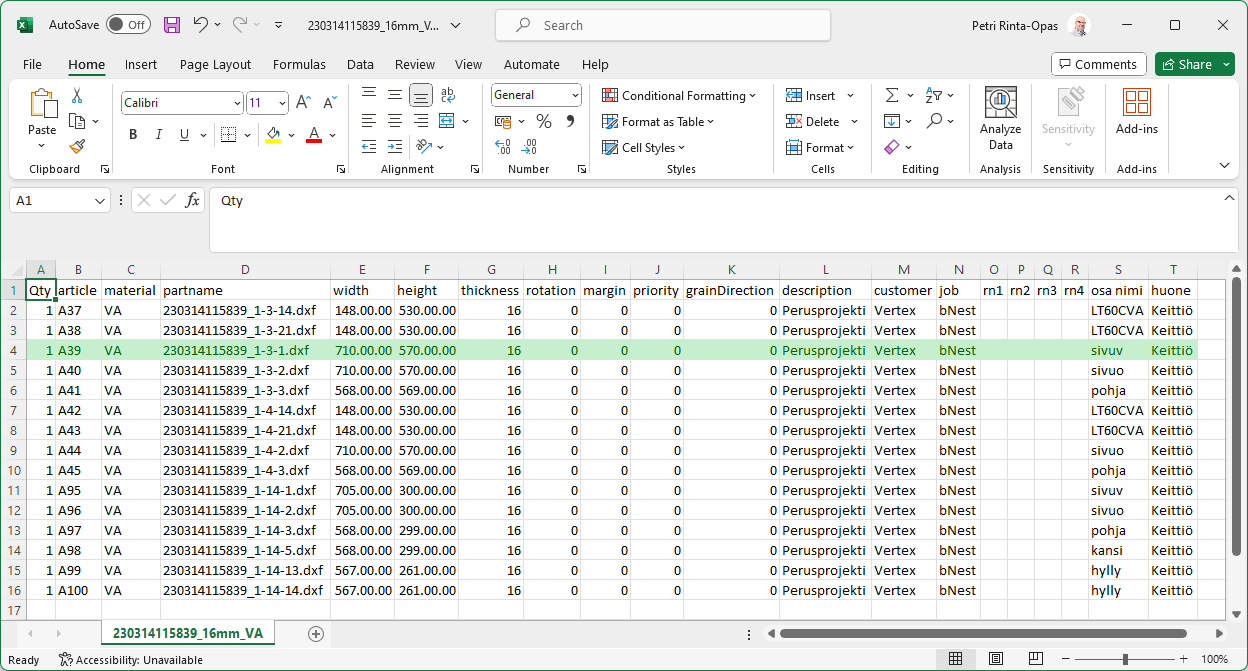

Esimerkki materiaaleittain syntyvästä csv-tiedostosta, jossa on viittaus levykappaleen dfx-piirustukseen.
LightWorks-visualisointi (tuoteoptio)
Käyttökohteet
Jos kuville asetetaan vaatimuksia valokuvamaisuudesta, niin LW-visualisointi tarjoaa työkalut sille.
Tämän option avulla:
- Lisäät pinnoille erilaisia materiaaleja laajasta materiaalikirjastosta. Voit lisätä pinnoille myös omia valokuviasi tai skannattuja materiaaleja.
- Muokkaat pintojen ominaisuuksia, kuten heijastavuutta, epätasaisuutta jne.
- Lisäät malliin erilaisia valaistuksia tai valoja. Voit myös tehdä komponentin, jossa on mukana valaisin.
- Voit lisätä malliin taustan valitsemalla sen kirjastosta tai tuomalla taustaksi oman valokuvasi.
Esimerkkejä
