Näin pääset alkuun


Tervetuloa Vertex G4 käyttäjäksi! Näiltä sivuilta löydät havainnollisia opetusvideoita ohjelman perustoiminnoista. Katsomalla videot pääset alkuun ohjelman käytössä.

Ohjelman mukana toimitettavat käyttöohjeet sisältävät yksityiskohtaiset ohjeet toimintojen käyttöön. Ohjeet löytyvät ohjelman käyttöliittymän oikean yläkulman kysymysmerkkivalikosta tai painamalla F1-näppäintä. Voit selata käyttöohjeita myös webhelp-muodossa. Sisältö on sama kuin ohjelman mukana toimitettavassa käyttöohjeessa, mutta voit selata ohjetta internetselaimella:

Vertex G4 2024 (30.0) -käyttöohje

Tutustu lisäksi tarvittaessa Vertex G4:n asennus- ja päivitysohjeisiin.

Perustoiminnot

Tutustu ensin Vertex G4:n käyttöliittymään sekä tärkeimpiin perustoimintoihin:


Mallin käsittely näytöllä, näppäintoimintoja sekä arkistojen käyttö:

3D-suunnittelu

Osat ja kokoonpanot


Tuote on yleensä aina kokoonpano, joka koostuu osista. Osat puolestaan koostuvat piirteistä, jotka tehdään luonnostelemalla tai suoraan osan geometriaan kohdistuen (esimerkiksi särmän pyöristys). Luonnokset ovat useimmiten tasossa olevia viivaketjuja, mutta luonnostelua voidaan myös tehdä suoraan malliin ilman, että viivaketju rajoittuisi tasoon.

Osia ovat:

1         Piirustuksen perusteella valmistettavat osat (omavalmisteet tai alihankinnat)

2         Ostokomponentit (ruuvit, mutterit, laakerit ym)

3         Profiilien poikkileikkausgeometriat (neliöputkipalkit, kulmatangot ym)

4         Kokoonpanon päämittojen tai osien ohjailuun tehdyt paikalliset geometriat (jigit, skeletonit) *

5         Koneistuskokoonpanossa geometria, joka koneistaa muita kokoonpanon osia *

* Näitä ei yleensä kerätä osaluetteloon, vaan ne ovat mallinnuksen apuvälineitä.

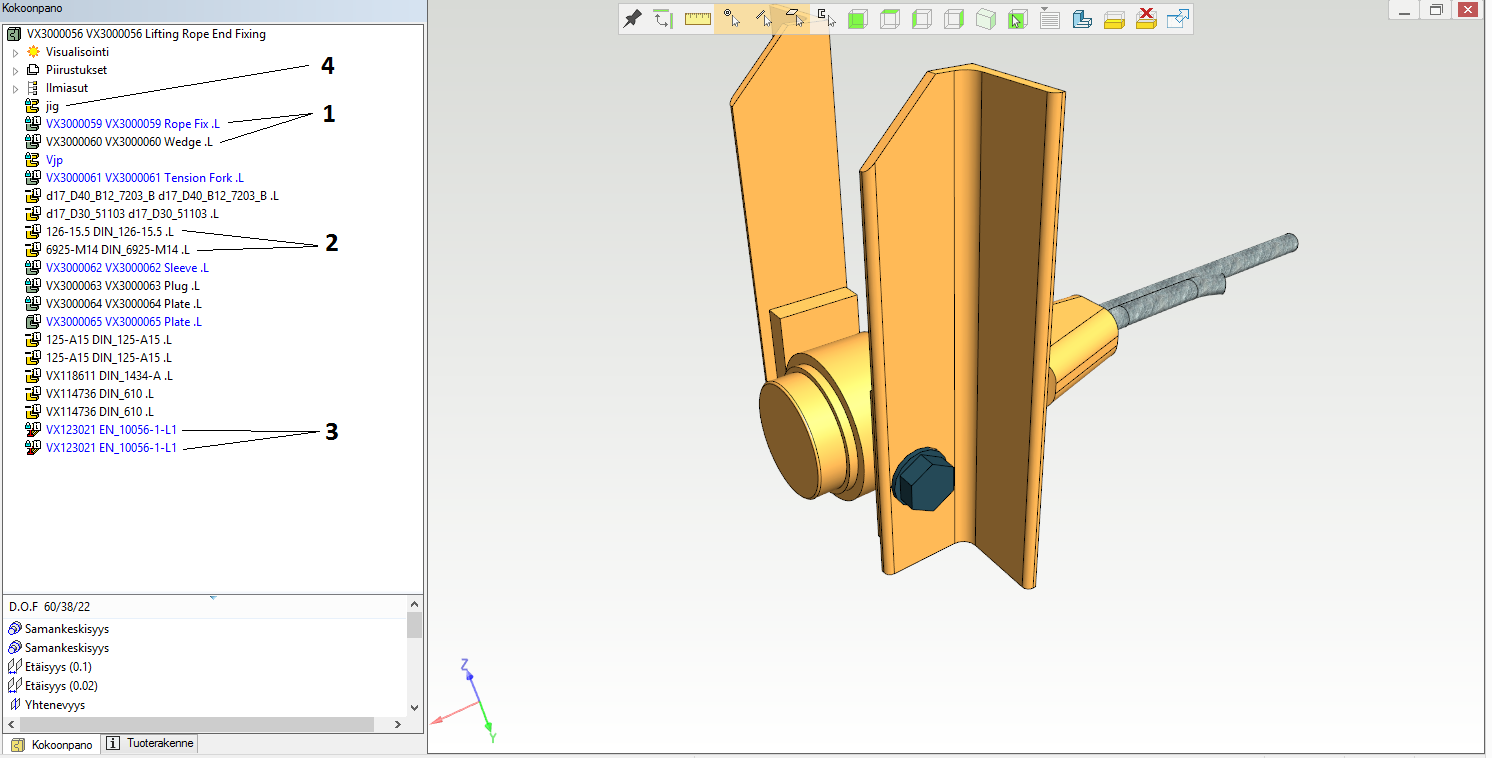

Kuva: Eri osatyypit kokoonpanomallissa

Videot: osamallinnus

Pursotettava osa:


Pyörähdyssymmetrinen osa:

Reikäsarja, suora:

Avaa pohjamalli ilman reikäsarjaa täältä: VXT3029.vxm

Reikäsarja, kehällä:

Avaa pohjamalli ilman reikäsarjaa täältä: VXT3017.vxm

Apugeometrian käyttö:

Ilmiasut:

Avaa pohjamalli täältä: VXT3066.vxz

Videot: kokoonpanot

Tuo osia kokoonpanoon ja laita ne paikoilleen:

Avaa esimerkkikokoonpano osineen täältä: VXT3011.vxz


Sovita osia toisiinsa:

Valumuotti:


Koneistuskokoonpano:

Hitsattu profiilikokoonpano:

Avaa pohjamalli täältä: VXT3069.vxz

Profiilien paikoitusohje:

Piirustusten tuottaminen

Videot: piirustukset

Piirustuksen tuottaminen mallista:

Avaa malli täältä: VXT3063.vxz

Piirustuksen projektioiden käsittely:
