Konfiguroitava tuoterakenne

Yleistä

Tuoterakenne on nimikerakenne, joka on kytketty tuotteeseen.

• Katso: Erilaiset tuoterakenteet

Konfiguroitava nimikerakenne sisältää geneerisen nimikkeen.

• Geneerisessä nimikkeessä on vaihtoehtoisia rakenteita, jotka otetaan tuotetta konfiguroitaessa joko mukaan tai jätetään asiakaskohtaisesta Tuoteyksilön rakenteesta pois.

• Päänimike on geneerinen nimike, jos sen rakenteessa on yksikin geneerinen nimike.

• Nimike on geneerinen, jos jossakin konfigurointi-välilehden seuraavista kentistä on sisältöä:

  • Variantti

  • Ehto

Kaikista tuotteen rakenteessa olevista osista pitäisi olla olemassa nimike, joka yksilöi osan tai alirakenteen tarkasti.

• Jos näin ei ole, jää suunnittelulle vielä työtä jokaisesta konfiguraattorilla määritellystä tuotteesta.

Tuotekonfiguraattorista yleisesti Tuotekonfigurointi.

Konfiguroitava rakenne

Konfigurointivälilehdellä rakenteelle määritellä varioituvuus eli konfiguroituvuus.

Välilehdellä näkyvät kentät:

• Objektityyppi, esim.   Nimike

• Osa = Osanumero

• Tunnus

  = Nimikkeen tunnus

• Kuvaus (fi) ja Kuvaus 2 (fi) = Nimikkeen kuvaukset

• Lkm = Osien lukumäärä ko. rakenteessa

• Menekki/Yksikkö = Flow laskee tietyissä tapauksissa raaka-aineen menekin nimikkeen.

• Yksikkö = Ko. raaka-aineen laskentayksikkö (esim. kpl, m, m2, kg).

• Käyttökoodi = Voidaan käyttää tuoterakenteen luokittelun apuna.

• Tekn. parametrit =  Lisäkenttä, jota voidaan käyttää tarpeen mukaan.


• Variantti = Vaihtoehdon eli variantin ryhmänumero. Samalla varianttinumerolla olevien nimikkeiden ehdot on oltava toisensa poissulkevia, muuten rakenteeseen tulee useita variantteja samalla varianttinumerolla.


• Ehto = Rakenteellisen option nimi tai nimet, sekä loogiset operaattorit (and, or).

  • Jos ehto puuttuu, tulee rakenne aina mukaan ratkaistuun rakenteeseen.

  • Ehdon arvolla default tulee kyseinen varianttinimike rakenteeseen, jos saman varianttinumeron muiden nimikkeiden ehdot eivät toteudu.

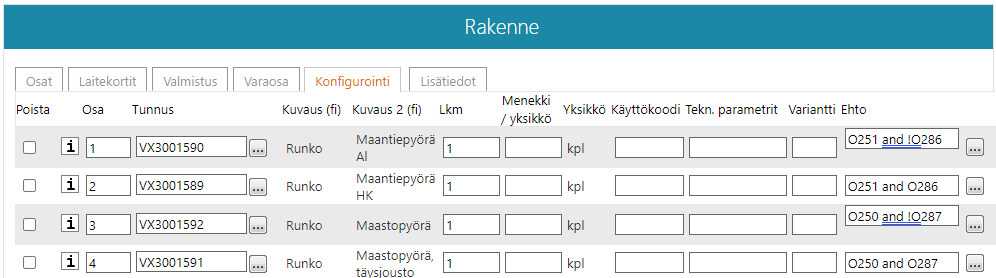

Kun konfiguroitava nimike on varattu muokattavaksi (Nimike > Varaa), niin konfigurointitietojen kenttiä voidaan muokata.

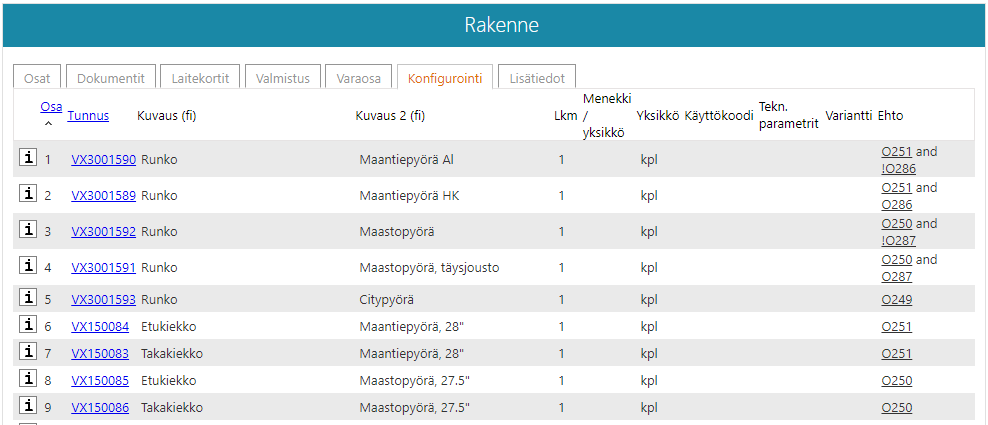

Kuvan esimerkissä

Maantiepyörän AI runko tulee valittua, jos

• Rakenteellinen optio O251 (maantiepyörä) on valittu ja jos optiota O286 (Hiilikuituosat) ei ole valittu.

Maantiepyörän HK runko tulee valittua, jos

• Rakenteellinen optiot O251 (maantiepyörä) ja O286 (Hiilikuituosat) on valittu.

Maastopyörä tulee valituksi, jos

• Rakenteellinen optio O250 (maastopyörä) on valittu ja jos optiota O287 (Täysjousto) ei ole valittu.

Maastopyörä, täysjousto tulee valituksi, jos

• Rakenteellinen optiot O250 (maastopyörä) ja  O287 (Täysjousto) on valittu.

Esimerkkejä geneerisistä nimikkeistä

M10*50, Täyskierteinen kuusioruuvi.

• Määrittää geometrian jo tarkasti.

• Vasta kun nimikkeen määrittelyyn on sidottu lujuusluokka, raaka-aine ja pinnoitus tarkasti, niin silloin kyseessä on yksilöllinen nimike.

M9*21 Väliovi

• Sopii vakioituun aukkoon seinässä.

• Vasta, kun ovilevy on määritelty valmistajan tai myyjän antamalla kauppanimellä, mahdollisen pintamateriaali sekä oven sisältämät helat, on kyseessä nimike.

Nostokoneisto

• Tarvitaan esim. kaikissa torninostureissa.

• Nostokoneistossa voi edelleen olla geneerisinä nimikkeinä ”nostomoottori”, ”köysipyörästö”, ”nostovaijeri” ja ”nostokoukku”.

• Vasta kun nostokoneiston kaikki muuttuvat osat on valittu olemassa olevista nimikkeistä, muodostuu nostokoneistolle yksilöllinen nimike.
