Isometrilomakkeiden muokkaaminen

Toiminnot löytyvät välilehdeltä Isometrit > Isometrin kansilehden lomakkeen muokkaus tai Isometrin lomakkeen muokkaus.

Muokkaat oletuslomakkeita, jos projekti ei ole aktiivisena. Oletuslomakkeet sijaitsevat ohjelman asennuskansiossa \shared\Isogen\PISOGEN\PROJECTS\Standard\Final\.

Nämä lomakkeet kopioituvat projektille (\shared\PROJEKTI\PISOGEN\PROJECTS\Standard\Final\), kun teet ensimmäisen isometri-piirustuksen kyseiseen projektiin.

Muutokset oletuslomakkeisiin eivät vaikuta projekteihin, joihin on ajettu isometrejä ennen muutosta.

Voit muokata suoraan aktiiviprojektin lomakkeita, kun ensin varmistat, että projekti on aktiivisena ja siihen on ajettu yksi tai useampi isometri.

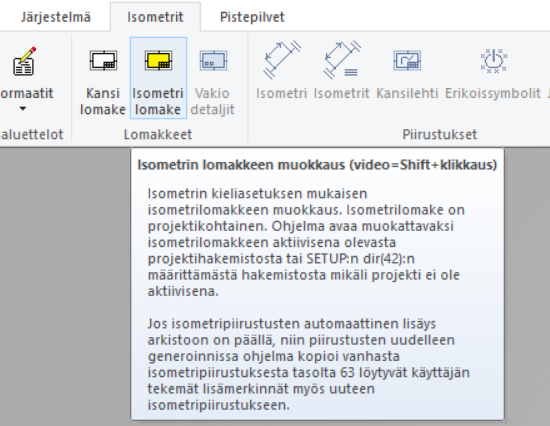

Valitse kumpaa lomaketta (kansilehti vai isometri) haluat muokata.

Toiminnot ovat Isometrin kansilehden lomakkeen muokkaus ja Isometrin lomakkeen muokkaus. Näistä aukeaa videot, kun painat Shift-näppäimen pohjaan näppäimistöltä ja napsautat hiiren vasenta painiketta.

Lomakkeen muokkaamisen perusteet löydät täältä: Oman piirustuslomakkeen luominen / Customize Drawing Template

Isometrilomakkeessa olevat tekstimakrot ISOGEN.JOTAIN tuovat sisältöä lomakkeelle putkilinjan linjaposition tiedoista (d_POSITIONDATA).

Tiedot syötetään 3D-malllissa putkilinjan osan nimiketietojen kautta avautuvalle kortille Linjaposition tiedot.

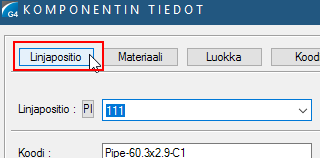

Valitse putkilinjaan kuuluva osa ja sen nimiketiedot. Nimiketiedoissa paina nappia Linjapositio.

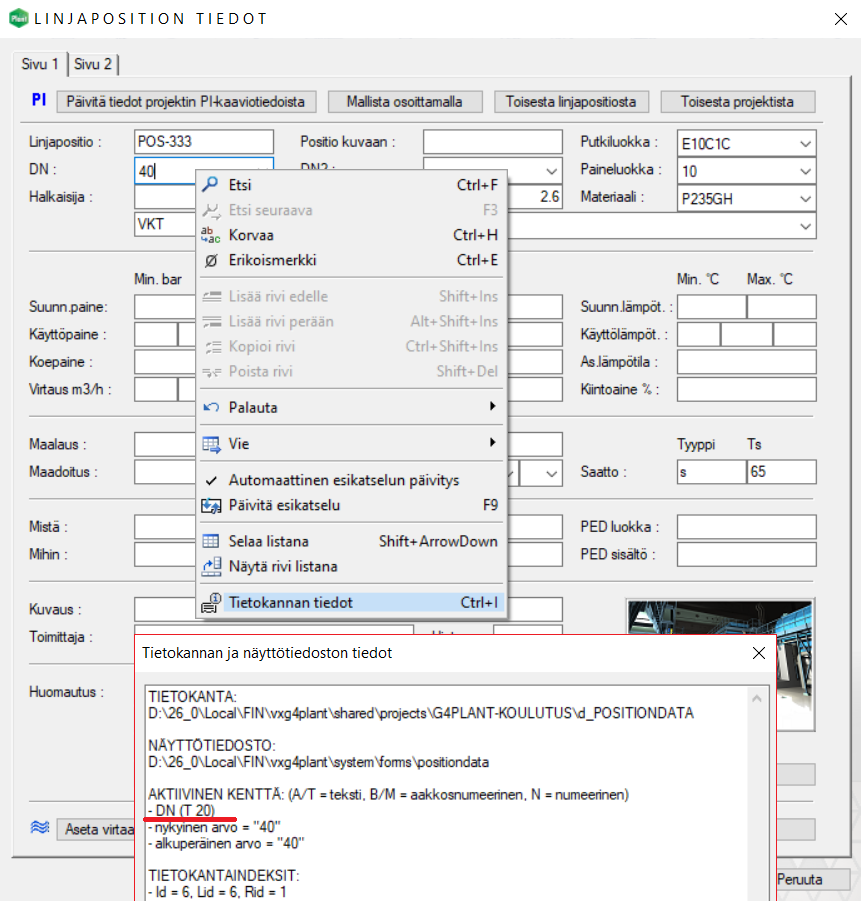

Kentän nimen (.JOTAIN) saa selville, kun napsauttaa hiiren oikeaa painiketta kentän kohdalla ja valitsee valikosta kohdan Tietokannan tiedot.
