Laske paino Flow'ssa

Yleistä

Painon laskentaa voidaan suorittaa alla kerrotuilla tavoilla, jos painoa ei saada suoraan 3D-mallista.

  • Tällainen tilanne vallitsee, jos esimerkiksi käytettävissä on vain 2D-piirustus tai jos rakenteeseen on lisätty materiaalinimikkeitä, joille ei ole vastinetta 3D-mallissa.

  • Tällöin on syytä laskea nimikerakenteen rivikohtaiset painot ensin ja tallentaa se sitten.

Painon laskenta Flow'ssa edellyttää, että

  • Nimikerakenteen rivillä mitat-kentässä on kerrottu menekki laskentayksikköä kohti.

  • Materiaalinimikkeen yksikköpaino ja laskentayksikkö on kerrottu nimikkeen ominaisuuksissa.Laskentayksiköinä voidaan käyttää pituutta (mm) tai pinta-alaa (m2 tai dm2).Painon laskentaa ei voi suorittaa rakennerivillä, jonka laskentayksikkö on KPL (tai PCS).

Mitat kentän arvojen tulkinta:

  • Jos kentässä on yksi arvo, Flow tulkitsee sen pituudeksi (yleensä käytetään mm)

  • Jos kentässä on kolme arvoa, esim. 200x300x2 (tai 2x200x300), Flow tulkitsee pienimmän arvon levyn paksuudeksi, muiden arvojen määrittäessä levyn pinta-alaa (m2).




Valitse painolaskentatapa

(1) Valitse nimike, jonka painonlaskentatavan haluat muuttaa

(2) Valitse toiminto Nimike > Varaa.

(3) Napsauta  esivalinta_painike.png  esivalintapainiketta Nimike-lohkon Painon laskenta-kentässä.

  • Flow avaa luettelon painonlaskennan tavoista.

(4) Valitse painonlaskentatapa.

  • Oletus

  • Punnittu

  • Mallista

(5) Valitse toiminto Nimike > Palauta.

Painolaskentatavat

Oletus

  • Painon laskenta perustuu nimikkeen rakenteeseen. Nimikkeen painoksi lasketaan nimikerakenteessa olevien painojen summa

Punnittu

  • Painoa ei lasketa lainkaan.

  • Käyttäjä kirjoittaa painon nimikkeen kortille.

  • Tämä menetelmä soveltuu käytettäväksi esimerkiksi silloin kun nimike ja malli kuvaavat jotakin komponenttia ja komponentin valmistajan toimittama 3D-malli on umpinainen näköismalli, jonka painon laskenta ei voisi onnistua tiheyden ja tilavuuden tulona.

Mallista

  • Käytä tätä valintaa kokoonpanossa, joka on määritelty koneistuskokoonpanoksi ja jossa on ns. työstäviä piirteitä.

  • Osien perusteella laskettu paino olisi tällöin epätarkka, sillä kokoonpanon osia on työstetty vielä itse kokoonpanossa paikallisesti.

Suorita painon laskenta Flow'ssa

(1) Valitse nimikerakenne, jonka paino lasketaan.

(2) Valitse toiminto Nimike > Varaa.

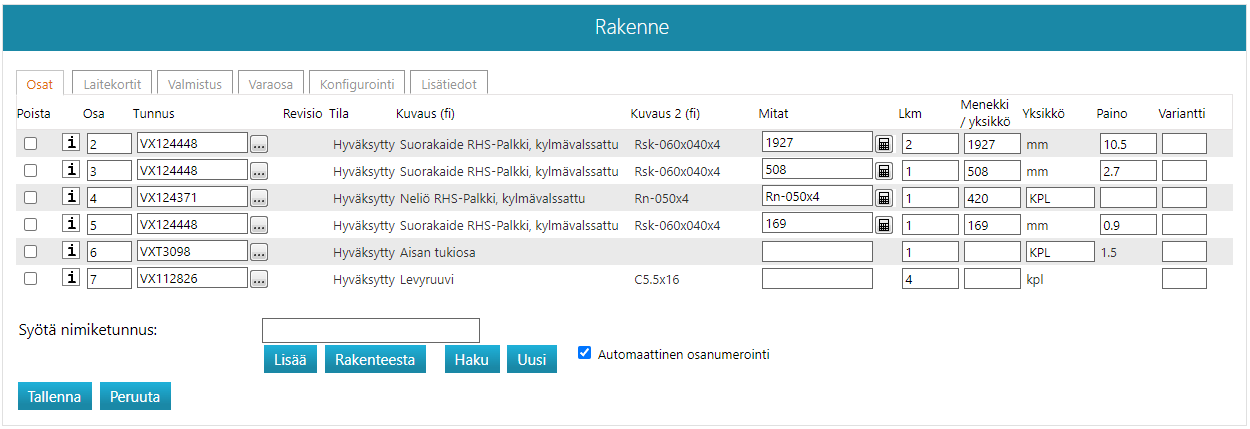

(3) Valitse laskettava rivi lohkosta Rakenne.

(4) Napsauta  taskulaskin.png  Taskulaskinta

  • Flow laskee painon ja lisää sen Paino-kenttään.

  • Jos paino-kenttään ei tule arvoa, puuttuu yksikköpaino ko. nimikkeeltä.

(5) Toista vaiheet 3..4 kaikille riveille, joilta puuttuu paino.

(6) Valitse Tallenna.

  • Voit kirjoittaa rivikohtaiseen paino-kenttään arvon, mutta Tallenna-painike kirjoittaa arvon yli, jos nimikkeelle on annettu yksikköpaino ja rakenneriville menekki.

  • Flow ei ota huomioon rivikohtaista mitat-kentän arvoa Tallenna-painikkeella laskettaessa, vaan se pitää tehdä taskulaskin-painikkeella.

  • Tallenna-toiminto ei laske rivikohtaista painoa uudelleen, jos rakennerivi on tullut G4:stä, koska G4:ssä otetaan huomioon paikalliseen osaan tehdyt reiät.

(7) Valitse toiminto Nimike > Palauta.
