5. Kaareva seinä
![](../__attachments/34490951/G4_72.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

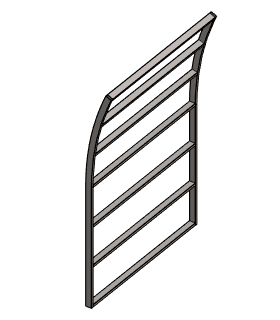

Harjoitus 5: Kaareva seinä
![](../__attachments/34490951/seina.gif?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Versio yhteensopivuus
Harjoitus on toteutettu 26.0 (Vertex 2020) versiolla.
Tässä harjoituksessa opimme
- Suuntaamaan profiilin poikkileikkauksen
- Sen että kaarevaan profiilia ei voi trimmata.
- Piirustuksen leikkausprojektion luonnin ja sen ominaisuuksien muokkauksen.
Käytetyt toiminnot:
- Uusi paikallinen osa kokoonpanoon.
- Luonnostelu: Kahden pisteen viiva, kolmen pisteen kaari, etäisyys- säde- ja yhtenevyysehdot.
- Luonnostelun aputason kanssa yhdensuuntaiseksi ja 3D-luonnostelu.
- Viiva > Kopioi luonnostasoon.
- Muokkaa profiilin > Poikkileikkausluonnosta.
- Piirustus: Leikkaus.
- Piirustus: Leikkausprojektion ominaisuus: Tarkka leikkaus.
Uuden kokoonpanomallin aloitus
- File > Uusi > Kokoonpano. (Anna nimi ja arkistotiedot ja tee uusi projekti tai valitse vanha projekti).

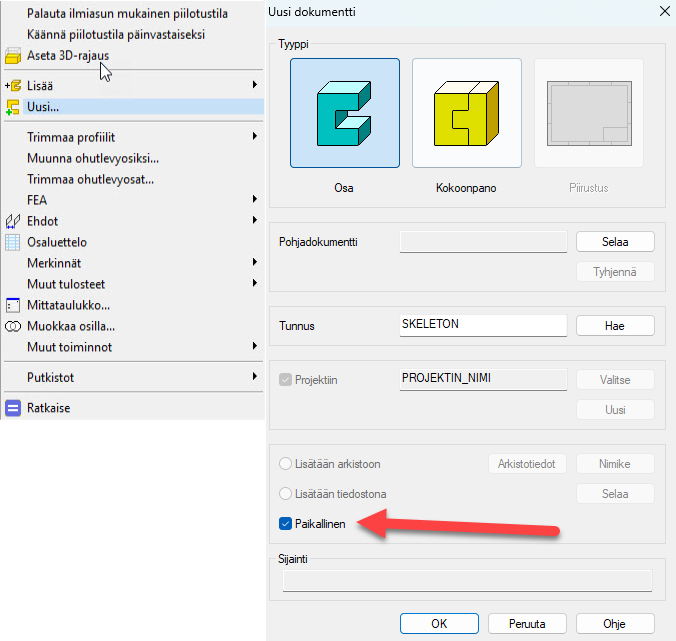

Tee uusi ohjauskäyrä-tyyppinen osa
- Tilannekohtainen toiminto: Uusi ja sitten Osa.
- Valitse: Paikallinen
- Anna nimi, esim. SKELETON tai JIGI.
![](../__attachments/34490951/Uusi.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

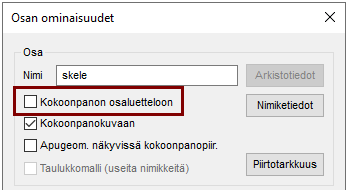

Määritä, ettei ohjauskäyrä osa tule osaluetteloon
Tilannekohtainen toiminto: Ominaisuudet.
Poista valinta: Kokoonpanon osaluetteloon, sillä tätä osamallia ei haluta osaluetteloon, onhan se täysin "aineeton" osa.
![](../__attachments/34490951/EiOsaluetteloon.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

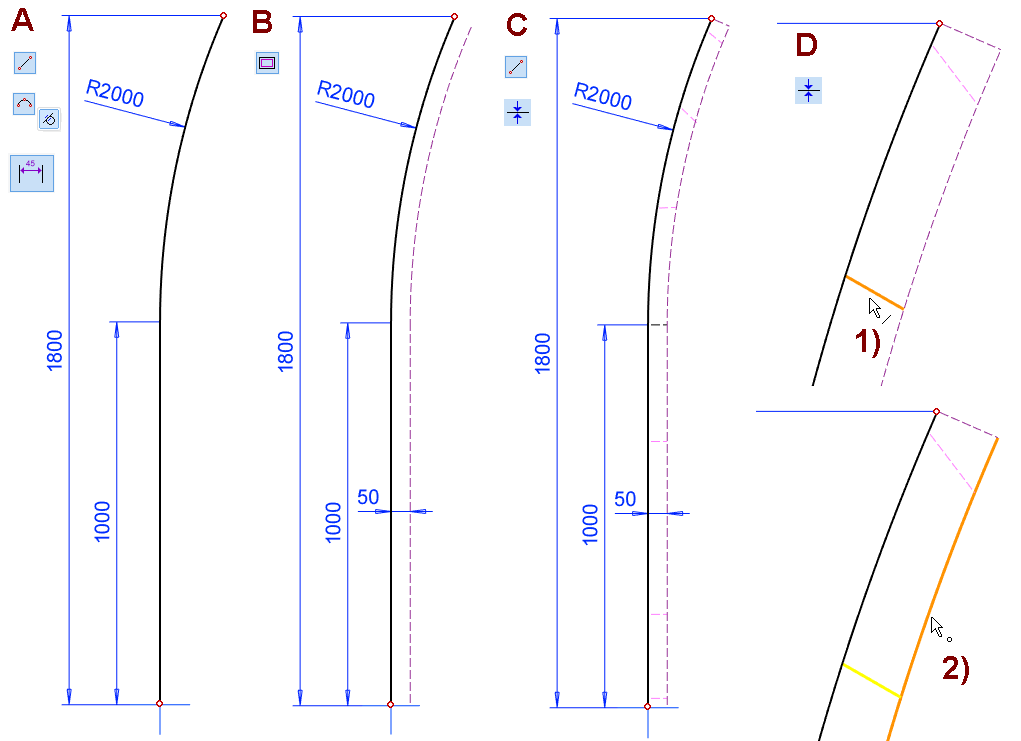

Mallinna kaarevan seinän poikkileikkauksen muoto
- Tilannekohtainen toiminto: Uusi luonnos > Poikittais(YZ)-tasoon.
- Piirrä muoto, Kahden pisteen viiva + Kaari (kolme kehäpistettä), kuva A.
- Lisää yhdensuuntaisuusviiva: Offset: 50, kuva B.
- Muuta yhdensuuntaisviivojen ominaisuudet apuviivaksi, sillä niiden ei tarvitse näkyä mallissa.
- Piirrä 8 janaa, käytä viivatyyliä Ohjauskäyrä, kuva C.
- Lähde liikkeelle muotoviivasta ja päätä viiva apuviivalle.
- Neljä alinta viivaa vaakasuuntaisena.
- Kolme seuraavaa viivaa vinoon asentoon (Suurin piirtein kaaren keskipistettä kohti).
- Ylin viiva ohjauskäyrien päästä päähän.
- Määritä neljä ylintä janaa kaaren tangentille kohtisuoraksi seuraavasti. Kuva D.
- Yhtenevyysehto.
- Osoita janaa, kuvassa 1).
- Osoita kaaren keskipiste kaaren sisäpuolelta, kuvassa 2).
Jos jana näyttäisi häviävän näkyvistä, paina F5-näppäintä, jolloin kuvarajat lasketaan ja näet mahdollisesti "karanneen" janan. Karkaaminen johtuu siitä että viivan suunta yhdessä yhtenevyysehdon kanssa asemoi viivan uudelleen.
- Raahaa jana tarvittaessa lähelle oikeaa paikkaa.
- Lisää tarvittaessa janojen päätepisteiden ja ohjausviivojen välille yhtenevyysehdot.
![](../__attachments/34490951/Cwall1.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

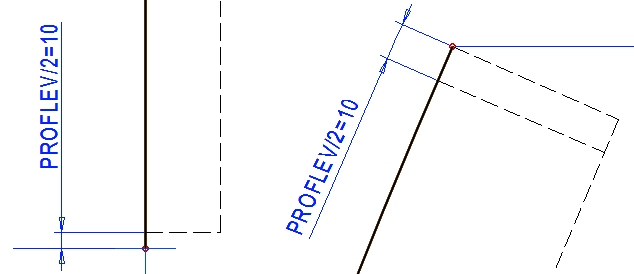

- Lisää kaksi etäisyysehtoa (Profiilin paksuuden puolikkaan mitta, esim. 10)
- Alimmalle janalle etäisyys keskiristin vaavaviivasta.
- Ylimmän janan ja seuraavan janan päätepisteen välille.
![](../__attachments/34490951/kaari13.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

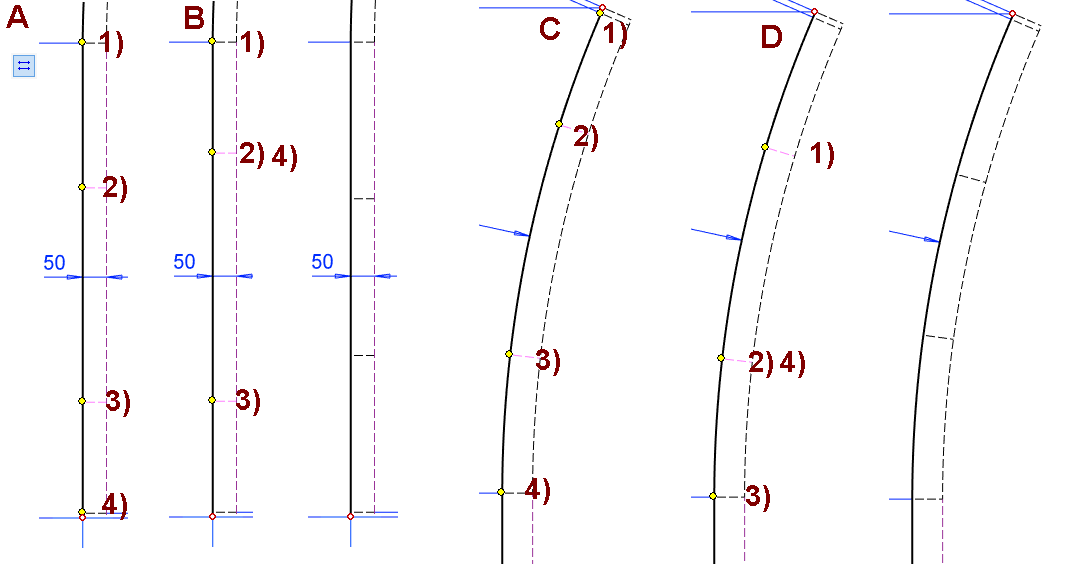

Paikoitetaan janat Sama etäisyysehdon avulla siten että ne jakavat pystyjanan kolmeen yhtä suureen osaan ja kaaren kolmeen yhtä suureen osaan. Tätä varten täytyy käyttää samaetäisyysehtoa neljä kertaa.
- Toiminto: Sama etäisyys
, - Kuvissa A ja C on osoitettu neljä eri pistettä.
- Voit keskeyttää ehdon lisäämisen ja kokeilla raahata toista viivaa, jolloin näet, että molemmat viivat liikkuvat.
- Kuvissa B ja D on keskimmäinen piste osoitettu toiseksi ja neljänneksi pisteeksi.
Toimenpide:
- Ohjauskäyrä.
![](../__attachments/34490951/Cwall3.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

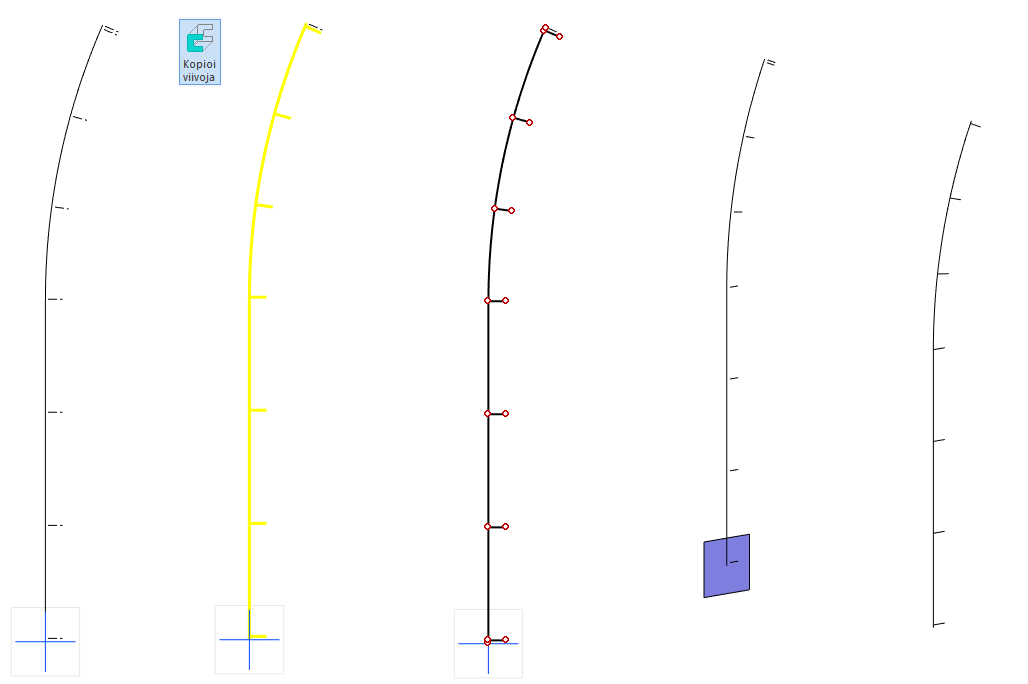

Mallinna toinen edellisen muotoinen ohjauskäyrä
- Palauta näkyviin piirrepuusta Poikittais(YZ)-taso (ellei se jo ole näkyvillä).
- Valitse aputaso ja tilannekohtainen toiminto: Uusi luonnos > Yhdensuuntaisesti.
- Anna mitaksi 1200 ja kaavaksi PIT.
- Kopioi edellisen luonnoksen viivat tilannekohtaisella toiminnolla: Viiva > kopioi luonnostasoon tai valintanauhan toiminnolla Kopioi viivoja.
- Muuta tarvittaessa viivatyypit muoto- tai ohjausviivoiksi.
Toimenpide:
- Ohjauskäyrä.
![](../__attachments/34490951/kaari3.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

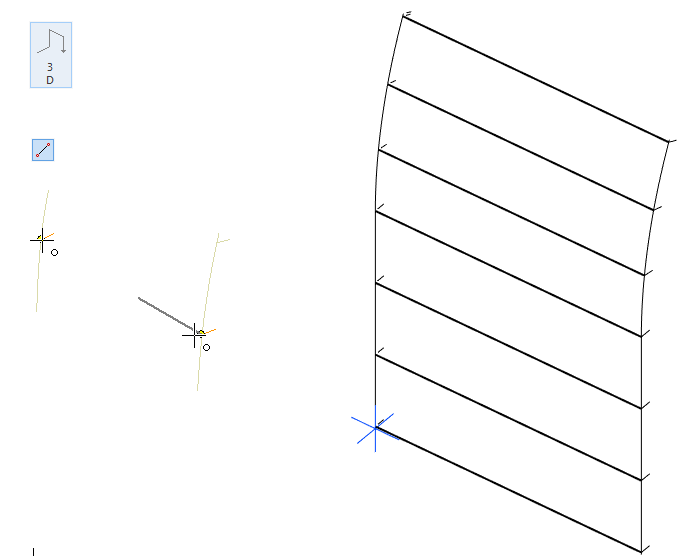

Mallinna ohjauskäyrät vaakaprofiileita varten
- Siirry 3D-luonnostelutilaan valintanauhan toiminnolla 3D tai tilannekohtaisella toiminnolla: Uusi luonnos > 3D-luonnos.
- Piirrä janat. Huomioi että ne lähtevät ja päätyvät viivojen päätepisteisiin.
- Poistu 3D-luonnostelutilasta tilannekohtaisella toiminnolla OK.
Poistu osamallista SKELETON kokoonpanomalliin tilannekohtaisella toiminnolla OK.
![](../__attachments/34490951/kaari4.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

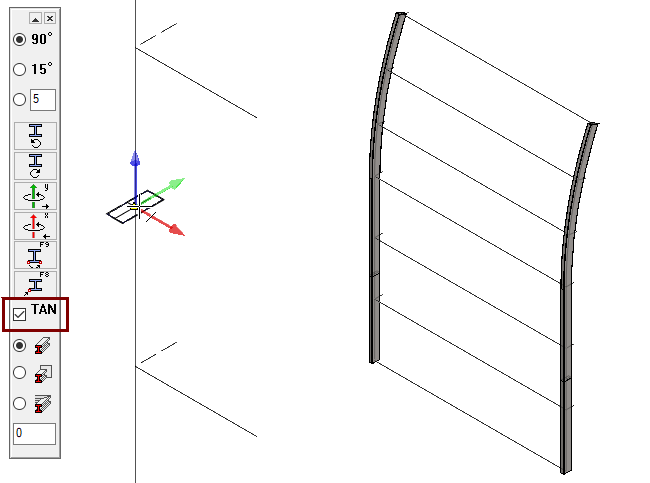

Lisää päätyjen profiilit
Tilannekohtainen toiminto: Lisää > Profiili.
Vallitse profiili kirjastosta: Profiilit > Ohutseinäputki > SSAB_10305_RECTANGULAR (Suorakulmainen ohutseinäputki).
Valitse koko: SSAB_50X20X2.
Huomaa, että Tangentiaalisuus-valinta on voimassa.
- Osoita pystyviivat.
- Tarkasta että profiili on kuvan mukaisessa asennossa
![](../__attachments/34490951/kaari5.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

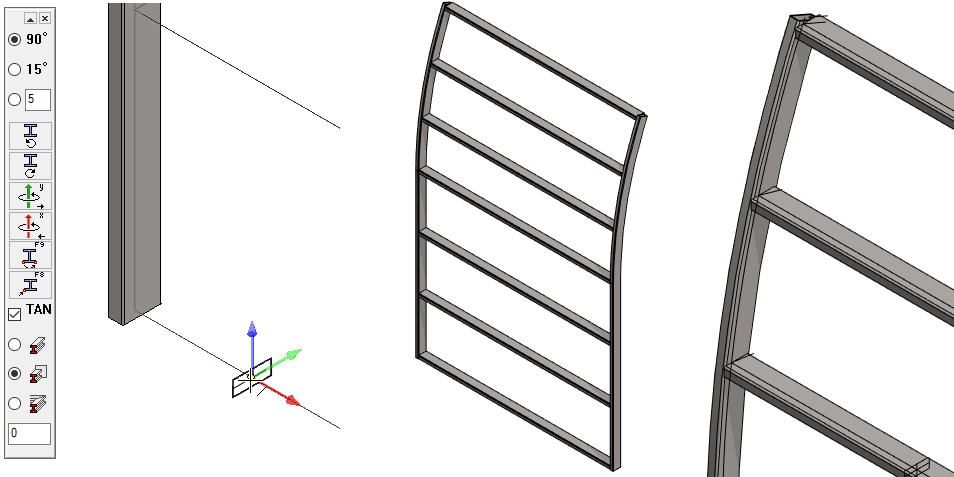

Lisää vaakasuuntaiset profiilit
- Kuten edellä, mutta huomaa automaattinen trimmaus pintaan
Tarkastele profiileita.
- Kolme ylintä profiilia ovat "väärässä" asennossa, sillä niiden haluttaisi ovat kaarelle tangentiaalisesti.
![](../__attachments/34490951/kaari6.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

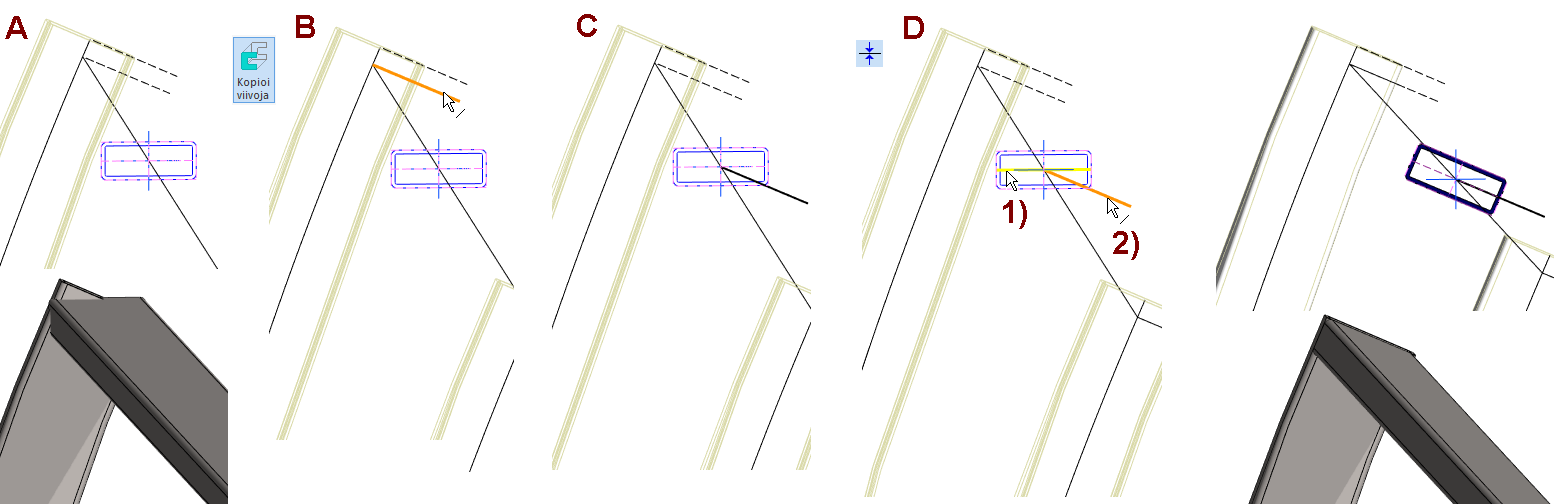

Asemoi ylimmäinen profiili
- Valitse profiili.
- Tilannekohtainen toiminto: Muokkaa profiilin > Poikkileikkausluonnosta.
- Kopioi SKELETON-osasta viiva luonnokseen, kuvat B ja C esim. toiminnolla Kopioi viivoja.
- Lisää yhtenevyysehto edellä kopioidun viivan 1) ja poikkileikkauksen symmetriaviivan 2) välille, kuva D.
- Poistu luonnostelutilasta: OK.
![](../__attachments/34490951/kaari8.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

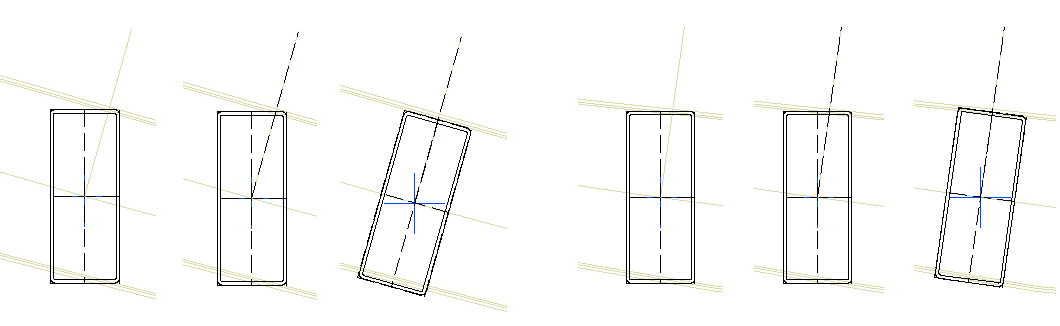

Asemoi samalla tyylillä kaksi seuraavaksi ylempää profiilia
![](../__attachments/34490951/kaari9.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Tee mallille piirustus
- Katso tarkemmat ohjeet osamallinnuskurssin harjoituksesta: 2. Mallin piirustus.

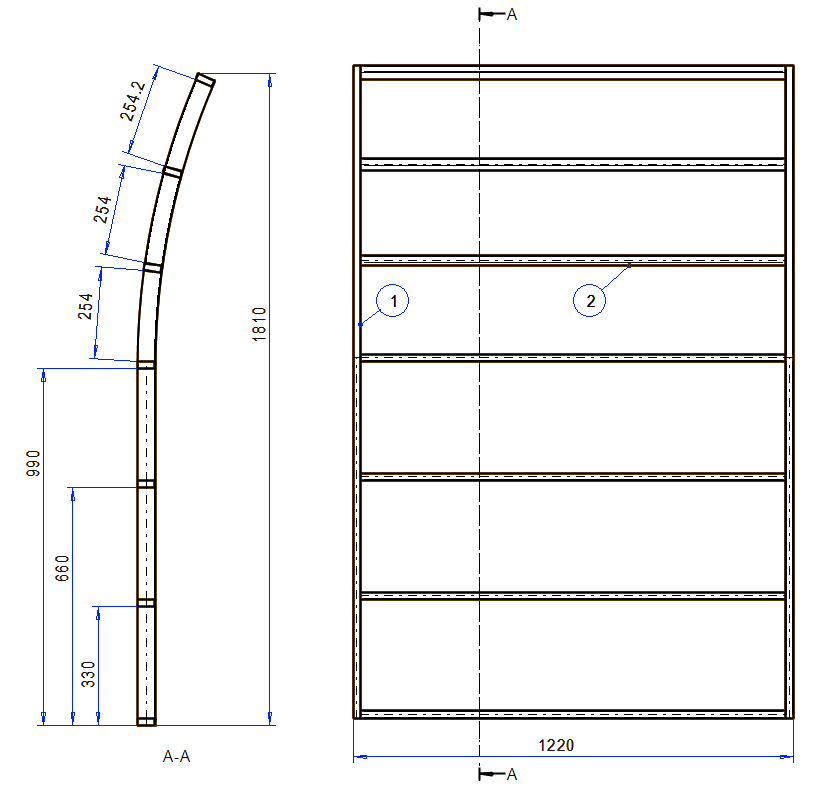

Luo piirustukseen leikkausprojektio
- Valitse projektio ja tilannekohtainen toiminto: Leikkaus.
- Osoita lähtö ja päätepiste ja lopeta pisteiden antaminen OK:lla.
- Osoita leikkaussuunta ja sijoita leikkausprojektio.
Jos nyt yrität mitoittaa esim. profiilien välejä, niin se (oletuksena) onnistu.
- Valitse leikkausprojektio ja tilannekohtainen toiminto: Ominaisuudet.
- Vaihda Leikkauksen ominaisuuksista Nopea leikkaus Tarkkaan leikkaukseen.
- Tämän jälkeen voit mitoittaa myös leikkausprojektiossa leikattuja osia.
Leikkausprojektio, Nopea vai Tarkka
Avainsanalla sectionviewdefault voi määrittää piirustukseen syntyvien leikkausprojektioiden laadun seuraavasti:
- 0 = aina tarkka leikkaus
- 1 = nopea leikkaus kokoonpanomalleista, tarkka osamalleista (Tämä on oletusarvo, eli voimassa vaikka avainsana puuttuisi).
- 2 = nopea leikkaus osamalleista, tarkka kokoonpanomalleista
- 3 = aina nopea leikkaus
Avainsanalla sectionview_pipes_and_profiles voi tarkentaa profiilien ja putkien leikkausta seuraavasti:
0 = Avainsana ”sectionviewdefault” ratkaisee leikkaustavan. (0 on oletusarvo)
1 = Putket ja profiilit leikataan tarkasti, vaikka muu geometria leikattaisi nopeasti.
Avainsanoihin pääset käsiksi: File > Järjestelmäasetukset > Muokkaa > ylläpitäjän näkymä.
- Avainsanan löydät kohdasta 3d > Default value for fast or accurate section view at drawings based on models
![](../__attachments/34490951/kaari_piirustus.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Tallenna malli
- File > Tallenna tai paina tai
