3. Runko

Harjoitus 3: Runkorakenne

Versio yhteensopivuus

Harjoitus on toteutettu 26.0 (Vertex 2020) versiolla.

Tässä harjoituksessa opimme

• 3D-luonnostelua.
• Profiilin poikkileikkauksen kiinnityspisteen vaihdon.
• Profiilin poikkileikkauksen pyörittelyn ennen sijoitusta.
• Raon jättämisen profiilin päihin samalla kun profiilia ollaan lisäämässä.

Käytetyt toiminnot:

• Uusi paikallinen osa kokoonpanoon.
• Luonnostelu: Kahden pisteen suorakulmio, Etäisyysehto.
• 3D-luonnos.
• Osoita sijoituspiste (Profiilin poikkileikkauksesta, ennen profiilin lisäystä ohjauskäyrälle).
• Kierrä oikealle/vasemmalle (poikkileikkauksen kiertäminen ennen lisäystä ohjauskäyrälle).
• Profiilin lisäys.

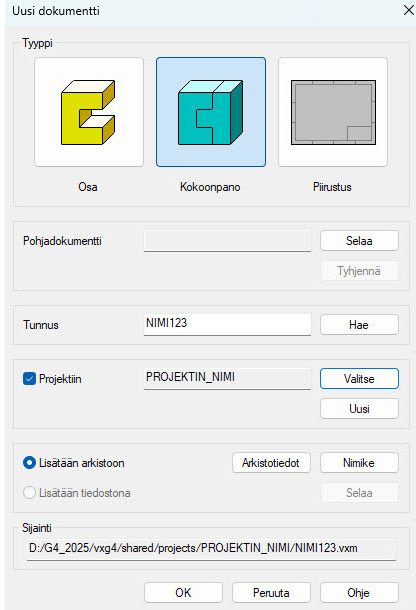

Tee uusi kokoonpanomalli

• File > Uusi > Kokoonpano.
• Syötä mallin tunnus.
• Täytä arkistotiedot (Arkistot. painike).
• Valitse olemassa oleva projekti tai tee uusi projekti.
  • Valitse = Selaile projekteja ja valitse projekti.
  • Uusi = Perusta uusi projekti ja syötä projektin tiedot.
• OK.

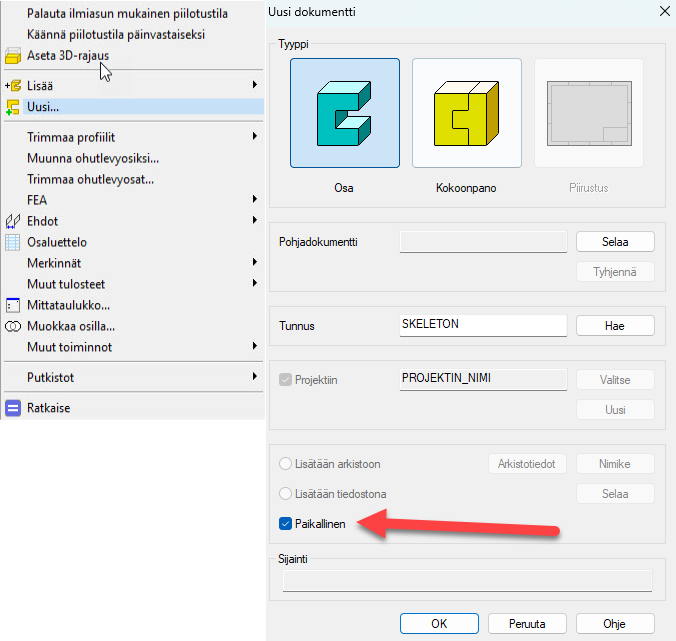

Tee uusi ohjauskäyrä-tyyppinen osa

• Tilannekohtainen toiminto: Uusi ja sitten Osa.

  • Valitse: Paikallinen
  • Anna nimi, esim. SKELETON tai JIGI.

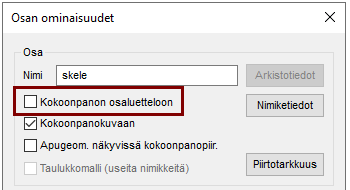

Määritä, ettei ohjauskäyrä osa tule osaluetteloon

• Tilannekohtainen toiminto: Ominaisuudet.

• Poista valinta: Kokoonpanon osaluetteloon, sillä tätä osamallia ei haluta osaluetteloon, onhan se täysin "aineeton" osa.

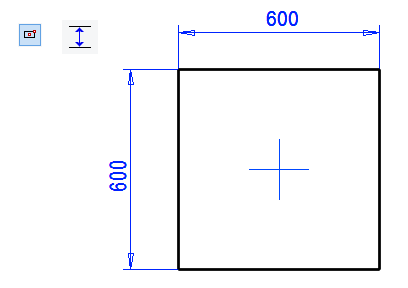

Mallinna pohjan ohjauskäyrä

• Tilannekohtainen toiminto: Uusi luonnos > Vaaka(XY)-tasoon.
• Piirrä suorakulmio symmetrisesti keskiristille.
• Mitoita se: 600.

Toimenpide:

• Ohjauskäyrä.

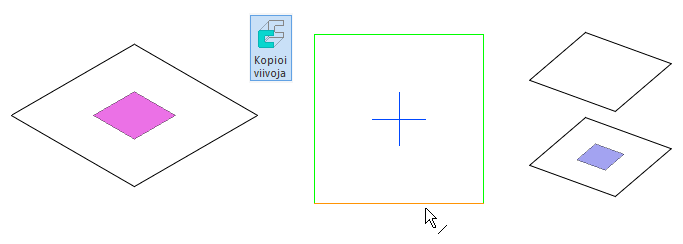

Mallinna kannen ohjauskäyrä

• Ota vaaka(XY)-taso näkyviin, ellei se jo ole näkyvissä. (Piirrepuusta: Palauta).
• Valitse aputaso ja tilannekohtainen toiminto: Uusi luonnos > yhdensuuntaisesti.
  • Anna mitaksi 600 ja kaavaksi KORK.
• Tilannekohtainen toiminto: Viiva > Kopioi luonnostasoon tai valintanauhasta



• Osoita viivat ja viimeistele kopiointi tilannekohtaisella toiminnolla OK.
• Toimenpide: Ohjauskäyrä.

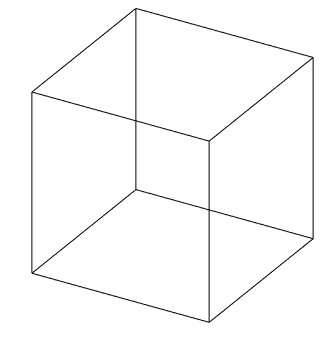

Käännä mallia siten että näet pohjan ja kannen ohjauskäyrät.

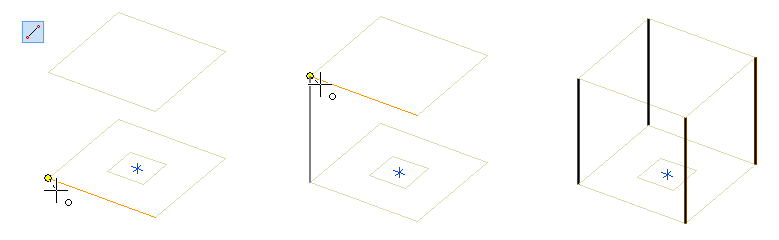

Mallinna pystyviivat

• Tilannekohtainen toiminto: Uusi luonnos > 3D luonnos.
• Piirrä neljä janaa siten että kohdistin nappaa kiinni viivojen päistä.
• Poistu 3D-luonnostilasta tilannekohtaisella toiminnolla OK.
  • Toimenpidettä ei erikseen kysytä, vaan 3D-luonnoksesta tulee aina automaattisesti ohjauskäyrä-tyyppistä geometriaa.

Poistu osamallista SKELETON kokoonpanomalliin tilannekohtaisella toiminnolla OK.

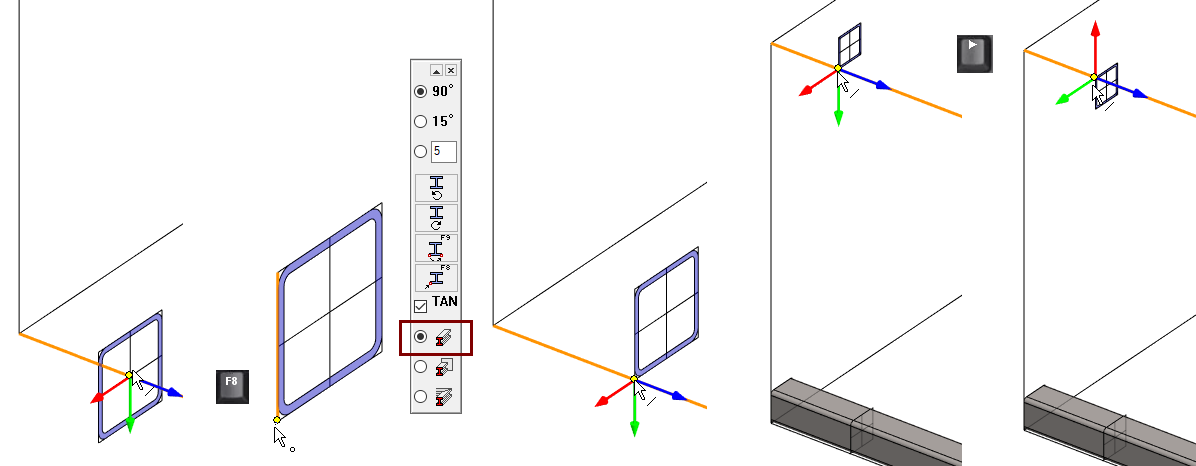

Lisää pohjan ja pinnan profiilit yhteen suuntaan

• Tilannekohtainen toiminto: Lisää > Profiili.
• Vallitse profiili kirjastosta Profiilit > Putkipalkki > SSAB_10219_SQUARE (Nelikulmainen putkipalkki).
• Valitse koko: SSAB_50x50x3.
• Vaihda kiinnityspiste keskeltä nurkkapisteeseen, paina



  tai



  • Osoita kiinnityspiste (alanurkasta)
  • Valitse kaksi pohjan reunaviivaa, siten että profiili tulee ohjauskäyrägeometrian sisäpuolelle.
• Vaihda kiinnityspiste toiseen nurkkapisteeseen, paina



  tai





  • Osoita kiinnityspiste (ylänurkasta)
  • Valitse kaksi kannen reunaviivaa, siten että profiili tulee ohjauskäyrägeometrian sisäpuolelle.
• Koska kiinnityspiste on jo nurkassa, voit

  • vaihtoehtoisesti myös pyöräyttää profiilin oikeaan asentoon



    .

Pyöräytyssuunnat

Profiili asettuu viivalle kiinnityspisteestään siten, että sininen akseli suuntautuu viivan (positiiviseen) suuntaan.

• Nuoli oikealle



  kääntää profiilia myötäpäivään.
• Nuoli vasemmalle



  kääntää profiilia vastapäivään.

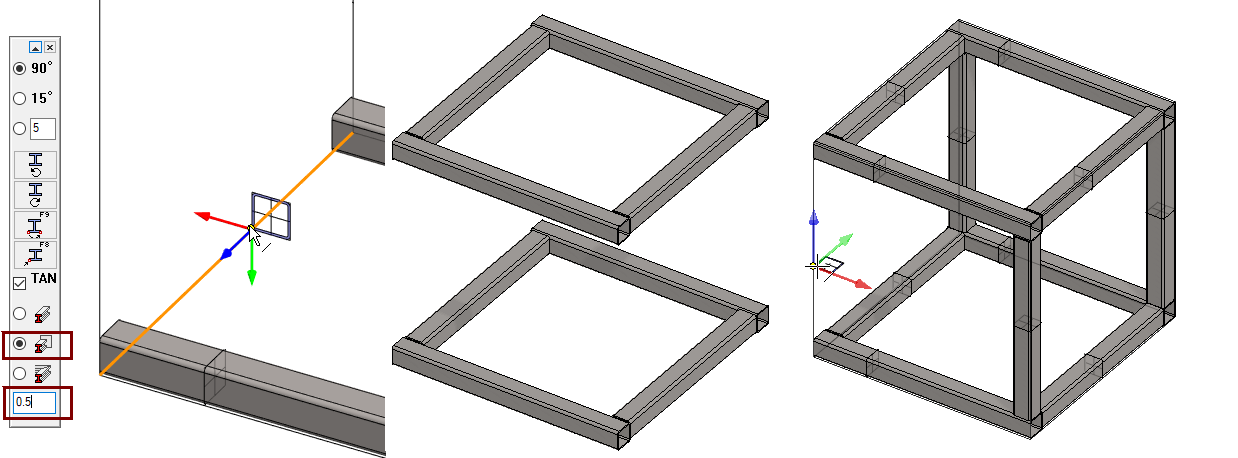

Lisää loput profiilit

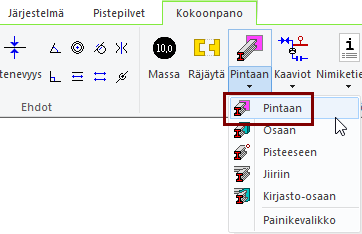

• Vaihda trimmaustavaksi pintaan



• Jos profiilin päädyn ja liittyvän profiilin pinnan väliin halutaan jättää pieni rako, esim. hitsaussauman takia, niin anna raon suuruus valikon alimpaan kenttään.
  • Tässä esimerkissä 0.5 (0,5mm) tarkoittaa sitä että profiilista tulee yhtä milliä lyhyempi, kuin on liittyvien profiilien väli, sillä rako jätetään molempiin päihin.

Tee mallille piirustus

• Katso tarkemmat ohjeet osamallinnuskurssin harjoituksesta: 2. Mallin piirustus.

Tallenna malli

• File > Tallenna tai paina



  tai





  .

Tallenna malli uudeksi malliksi

• File > Tallenna uudeksi.
  • Anna mallille tunnus ja muokkaa arkistotietoja.

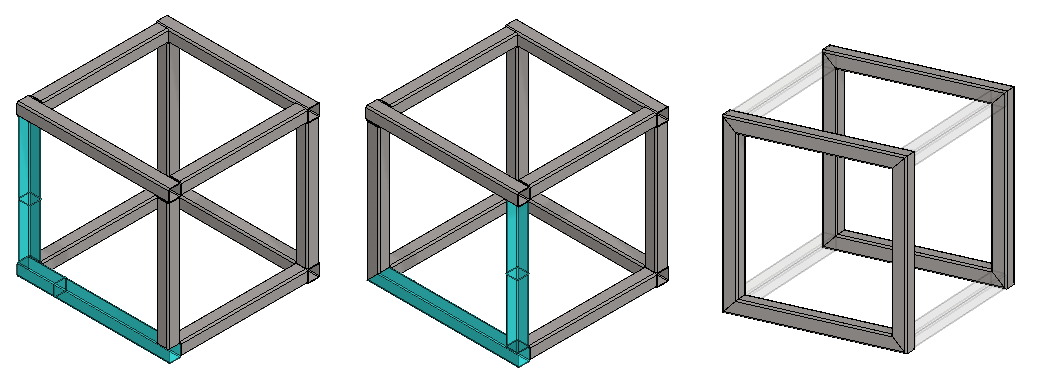

Trimmaa profiileita jiiriin

Trimmaa etu- ja takasivun profiilit jiiriin.

• Valitse kaksi profiilia (jälkimmäinen



  -näppäin pohjassa).

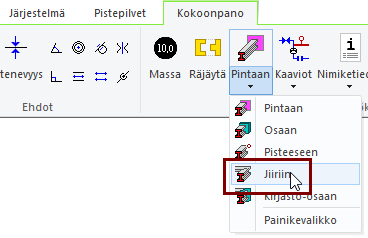

• Tilannekohtainen toiminto: Trimmaa profiilit > Jiiriin tai valintanauhasta: Jiiriin.

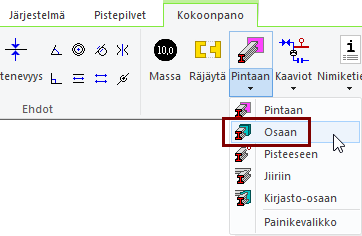

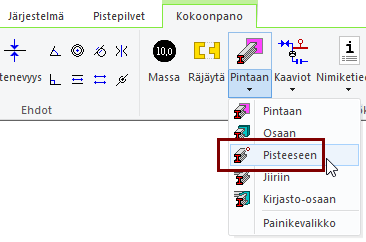

Trimmaustyökalu Osaan

• Osoita ensin kohdeosa tai osia.
• Lopeta osien osoitus tilannekohtaisella toiminnolla: OK.
• Osoita trimmattava tai trimmattavat profiilit.
• Suorita trimmaus tilannekohtaisella toiminnolla: OK.

Profiilien trimmaus kirjasto-osaan käsitellään toisessa harjoituksessa.

Tallenna malli

• File > Tallenna tai paina



  tai





  .
