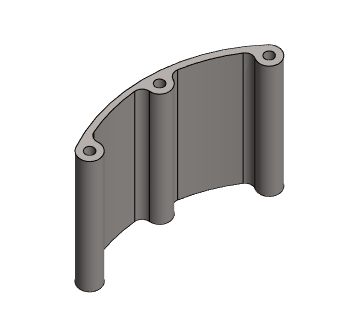

11. Poikkileikkaus - Pyyhkäisy

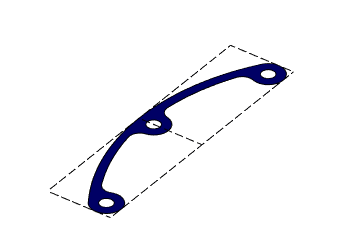

Harjoitus 11: Poikkileikkaus

Tässä harjoituksessa opimme

• Luonnostelemaan profiilien poikkileikkauksia.

• Kirjastoimaan poikkileikkauksen profiili-kirjastoon.

• Profiili-tyyppisen kirjastopiirteen pyyhkäisyn kappaleeksi ohjausviivaa pitkin.

• Leikkelemään luonnoksen viivoja.

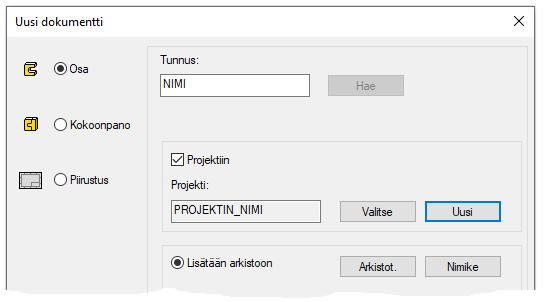

Tee uusi osamalli

• File > Uusi > Osa

  • Anna tunnus.

  • Täytä arkistotiedot.

  • Valitse olemassa oleva projekti tai tee uusi projekti.

Tee mallin ainoa luonnos

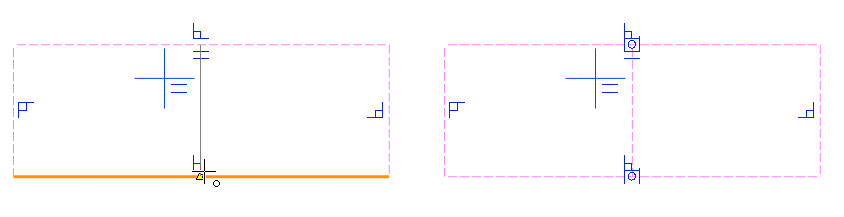

• Toiminto: Uusi luonnos > Vaaka (XY)-tasoon.

• Valitse viivatyyli: Ohjausviiva.

• Piirrä suorakulmio.

• Piirrä kahden pisteen viiva.

  • Hyödynnä viivojen keskipisteitä viivan alku- ja loppupisteinä.

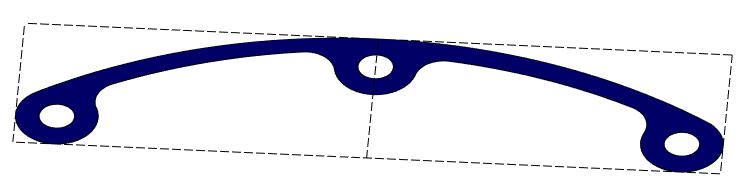

Profiilin poikkileikkaukseksi kelpaava malli

• Mallissa saa olla vain yksi historiavaihe, eli yksi luonnos.

• Luonnos täytyy tehdä vaaka-tasoon (XY-tasoon).

• Osamalliin ei lisätä kahvaa, kuten kirjastoitaviin piirteisiin tai komponentteihin.

Huomaa että kirjastoidun poikkileikkauksen oletus-sijoituspiste on luonnoksen origo.

• Sijoituspistettä voidaan vaihtaa pyyhkäisyä tehtäessä.

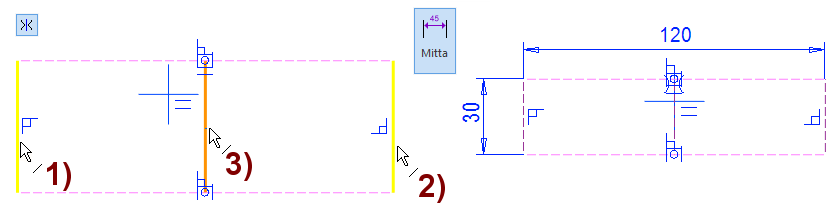

Lisää symmetriaehto ja päämitat

• Anna symmetriaehto pystyviivoille keskiristin pystyviivan suhteen.

• Anna leveysmitta.

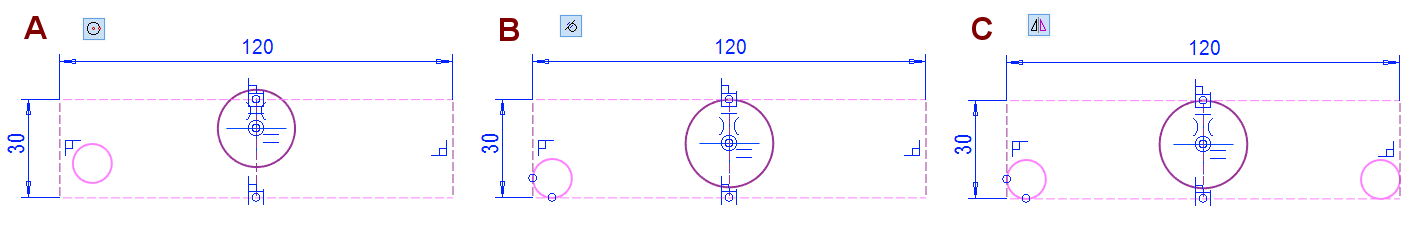

Piirrä ja paikoita ympyrät

• Piirrä kaksi ympyrää, kuva A.

  • Toinen ympyrä siten että sen keskipiste on kiinni origossa (keskiristin keskipisteessä).

• Lisää ympyröille tangentiaalisuus,



  kuva B.

  • Vasen ympyrä tangentiaaliseksi alaviivan ja vasemman pystyviivan kanssa.

  • Ylempi ympyrä tangentiaaliseksi yläviivan kanssa

• Peilaa vasemmanpuoleinen ympyrä keskiristin pystyakselin suhteen, kuva C.

Piirrä ja paikoita kaari, lisää samasäde-ehto ympyröille

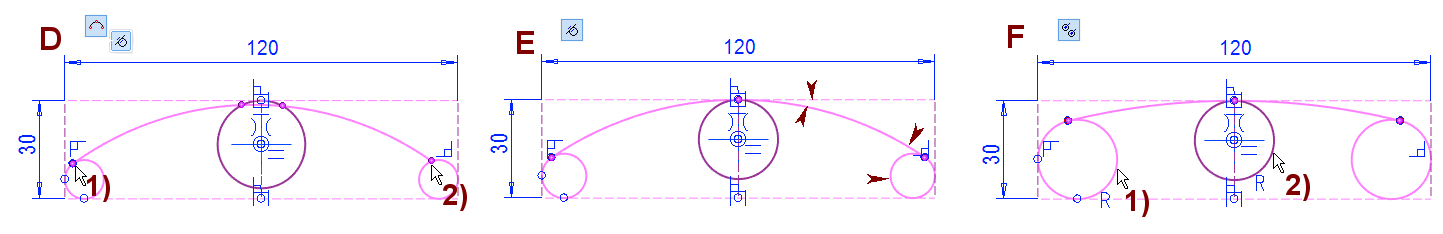

• Piirrä kolmen pisteen kaari, kuva D.

  • Huomaa, että kaaren piirrossa on voimassa tangentiaalisuus (minivalikko).

  • Osoita vasen ympyrä (suurin piirtein kuvan mukaisesta paikasta).

  • Osoita oikea ympyrä.

• Lisää kaarelle tangentiaalisuudet, kuva E.

  • Osoita kaari ja ylimmäinen ohjausviiva.

  • Osoita kaari ja oikeanpuoleinen ympyrä.

• Lisää samasäde-ehto keskimmäisen ja esim. vasemman puoleisen ympyrän välille, kuva F.

Lisää offset-kaari, sisäympyrät ja tangentiaalisuusehdot.

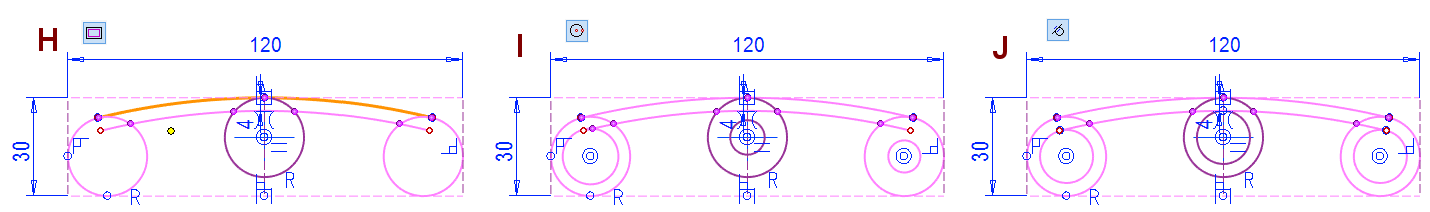

• Lisää kaarelle offset-viiva 4mm päähän sisäpuolelle, kuva H.

• Piirrä kolme ympyrää, kuva I.

  • Osoita keskipisteen paikka vanhojen ympyröiden keskipisteestä.

• Lisää näille ympyröille ja sisemmälle kaarelle tangentiaalisuusehto, kuva J.

Leikkaa ylimääräisiä viivoja pois, lisää halkaisija ja tee pyöristykset

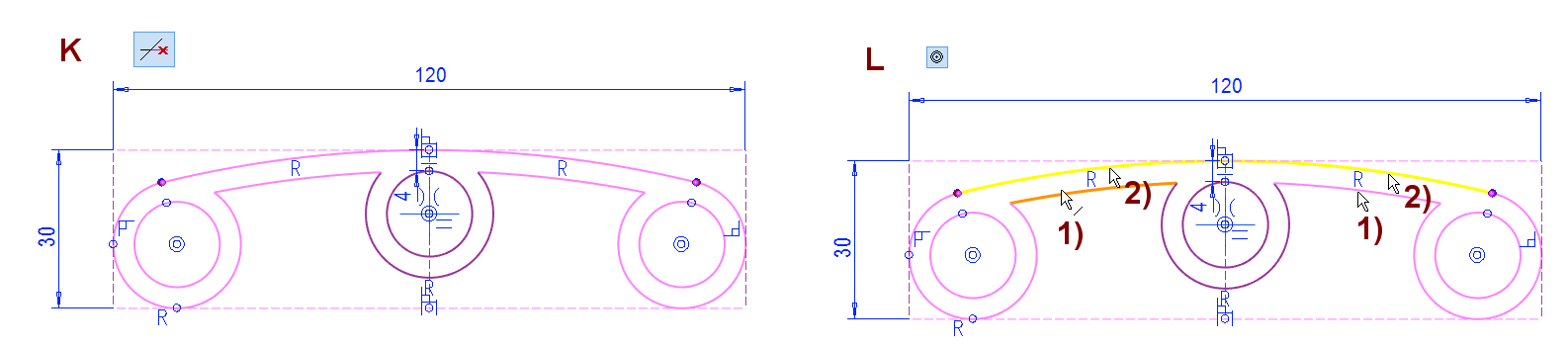

• Poista viivoista osia, kuva K.

• Toiminto: Poista viivan osa.

Offset viiva on leikkelyn seurauksena saattanut menettää ehtoja, jotka pitävän sen paikoillaan.

• Lisää samankeskisyysehdot ylemmän ja alempien kaarien välille, kuva L.

• Osoita kaari 1).

• Osoita kaari 2).

Lisää halkaisijaehto ja tarkasta luonnos

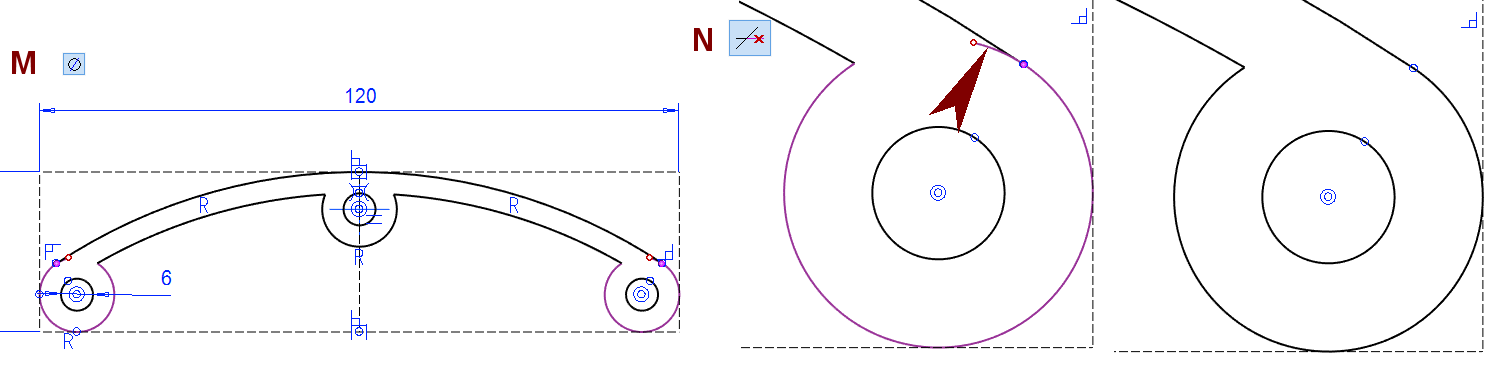

• Lisää sisemmälle ympyrälle halkaisija, kuva M.

  • Arvo: 6

• Jos luonnoksessa on avoimia muotoviivan päitä (punaisia pisteitä on näkyvissä), niin zoomaa kohdetta, jotta näen sen tarkemmin ja käytä esim. Viivan osan poistoa tai vaihtoehtoisesti ehtoja, jotka korjaavat tilanteen.

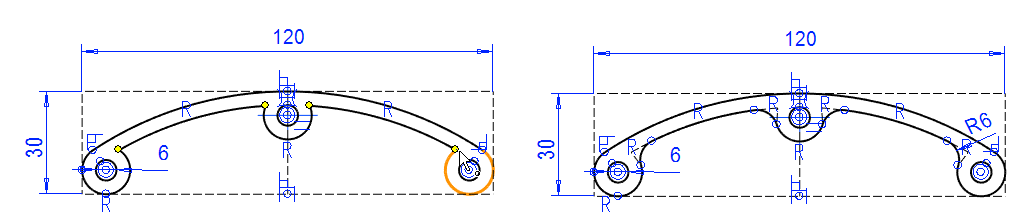

Lisää teräviin nurkkiin pyöristys

• Valitse kaikki nurkkapisteet (Ctrl-näppäin pohjassa).

• Tilannekohtainen toiminto: Pyöristä.

  • Arvo: 6

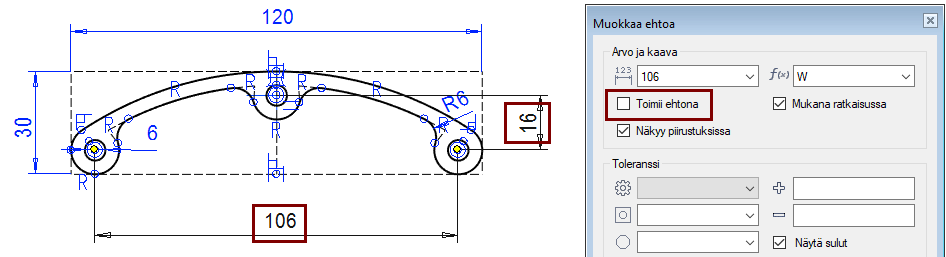

Tarkastele reikien välisiä etäisyyksiä

• Lisää mitta tai etäisyysehto reikien keskipisteiden välille.

  • Mutta poista valinta: Toimii ehtona.

• Jos jätät mitat ehdoiksi, niin luonnos ylimäärittyy.

Ei ajavat mitat

• Eivät muokkaa geometriaa.

• Mutta avustavat suunnittelijaa näyttämällä muualla tarvittavia mittoja.

Tee toimenpide: Poikkileikkaus

• Poistu luonnoksesta: OK.

• Valitse toimenpide: Poikkileikkaus.

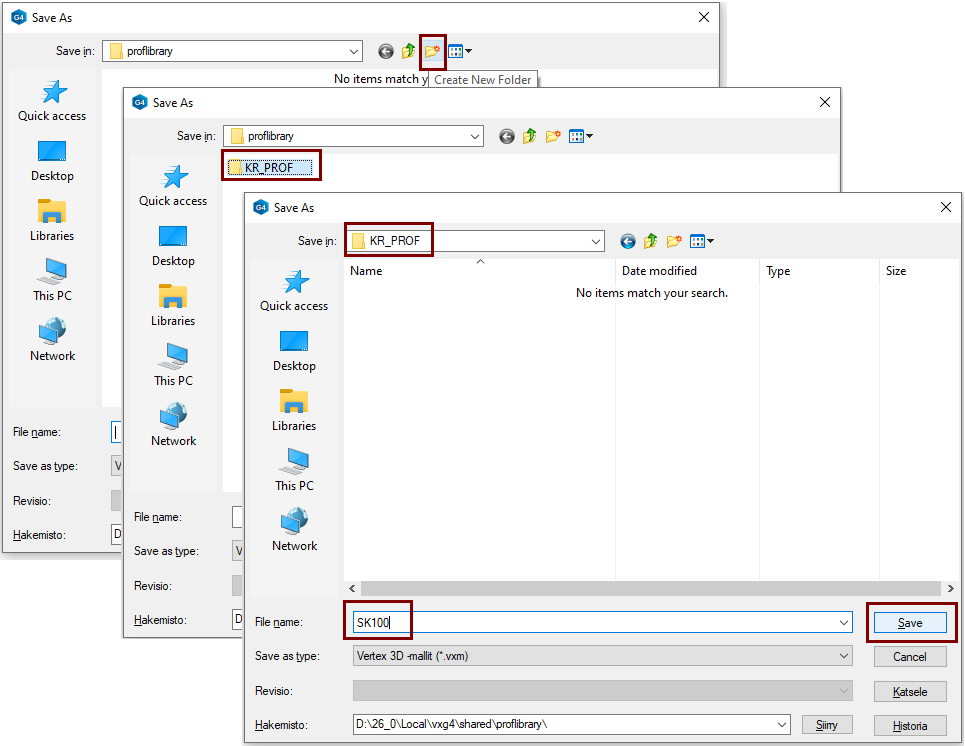

Tallenna poikkileikkaus kirjastoon

• Tilannekohtainen toiminto: Tallenna kirjastoon > Profiilina.

• Tee tarvittaessa alakansio tai valitse olemassa oleva alikansio.

• Anna poikkileikkaukselle nimi (Esim SK100)

• Tallenna: Save.

Tallenna malli

• File > Tallenna tai paina



  tai





Tee uusi osamalli

• File > Uusi > Osa

  •  Anna tunnus.

  • Täytä arkistotiedot.

  • Valitse olemassa oleva projekti tai tee uusi projekti.

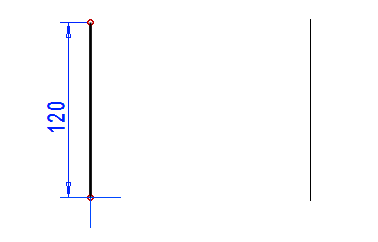

Mallinnan ohjausviiva

Tee luonnos pystytasoon

• Tilannekohtainen toiminto: Uusi luonnos > Pysty (XZ)-tasoon.

• Piirrä pystyviiva: Kahden pisteen viiva.

Toimenpide:

• Ohjausviiva.

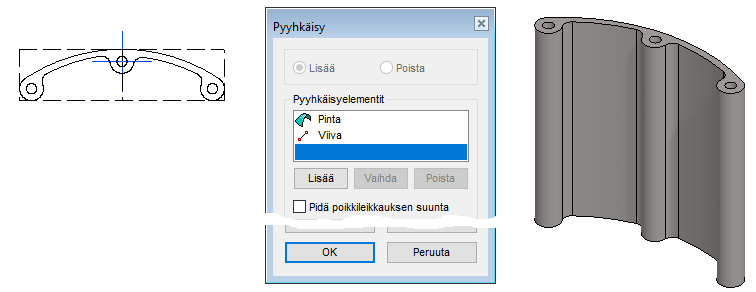

Muodosta poikkileikkauksesta ja ohjausviivasta kappale

• Toiminto Lisää ainetta pyyhkäisemällä poikkileikkauksella.

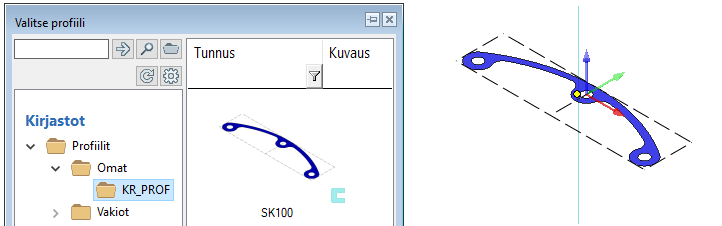

• Valitse piirre kirjastosta: Profiilit > Omat > Kirjasto > poikkileikkaus (Tässä harjoituksessa KR_PROF > SK100)

  • Kaksoisnapsauta piirrettä tai

  • Ota siitä kiinni ja raahaa sitä vähän matkaa.

• Sijoita poikkileikkaus viivalle.

  • Ohjelma siirtyy luonnostelutilaan, jossa voisit paikoittaa luonnosta ehdoilla.

• Poistu luonnoksesta OK:lla.

• Ohjelma kysyy pyyhkäisyn tietoja.

  • Ohjelma on jo valmiiksi valinnut poikkileikkauspinnan ja ohjausviivan.

  • Nyt voisit tarvittaessa antaa muitakin pyyhkäisyä ohjaavia tietoja.

• OK toteuttaa pyyhkäisyn.

Tallenna malli

• File > Tallenna tai paina



  tai





Esimerkkejä

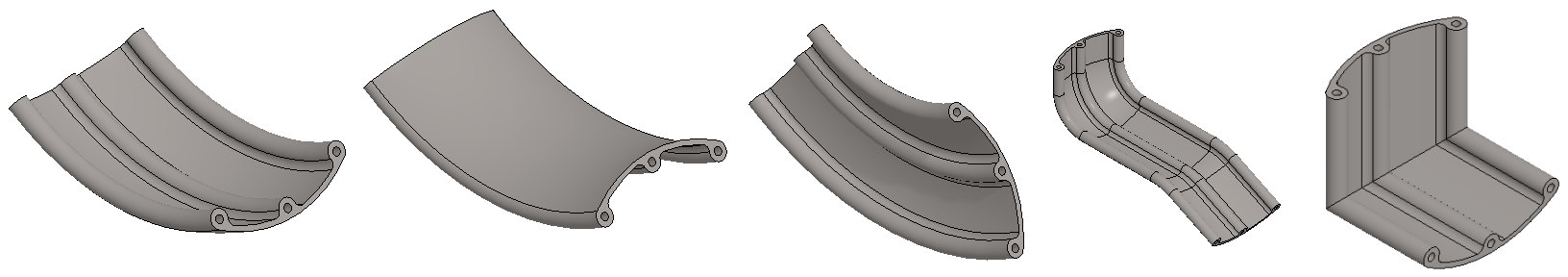

Alla on esimerkkejä, joissa on käytetty em. poikkileikkausta, mutta ohjauskäyrä on erilainen.
