Lisäämään profiileita ja kääntämään profiilin oikeaan asentoon ennen ohjausviivan osoitusta.

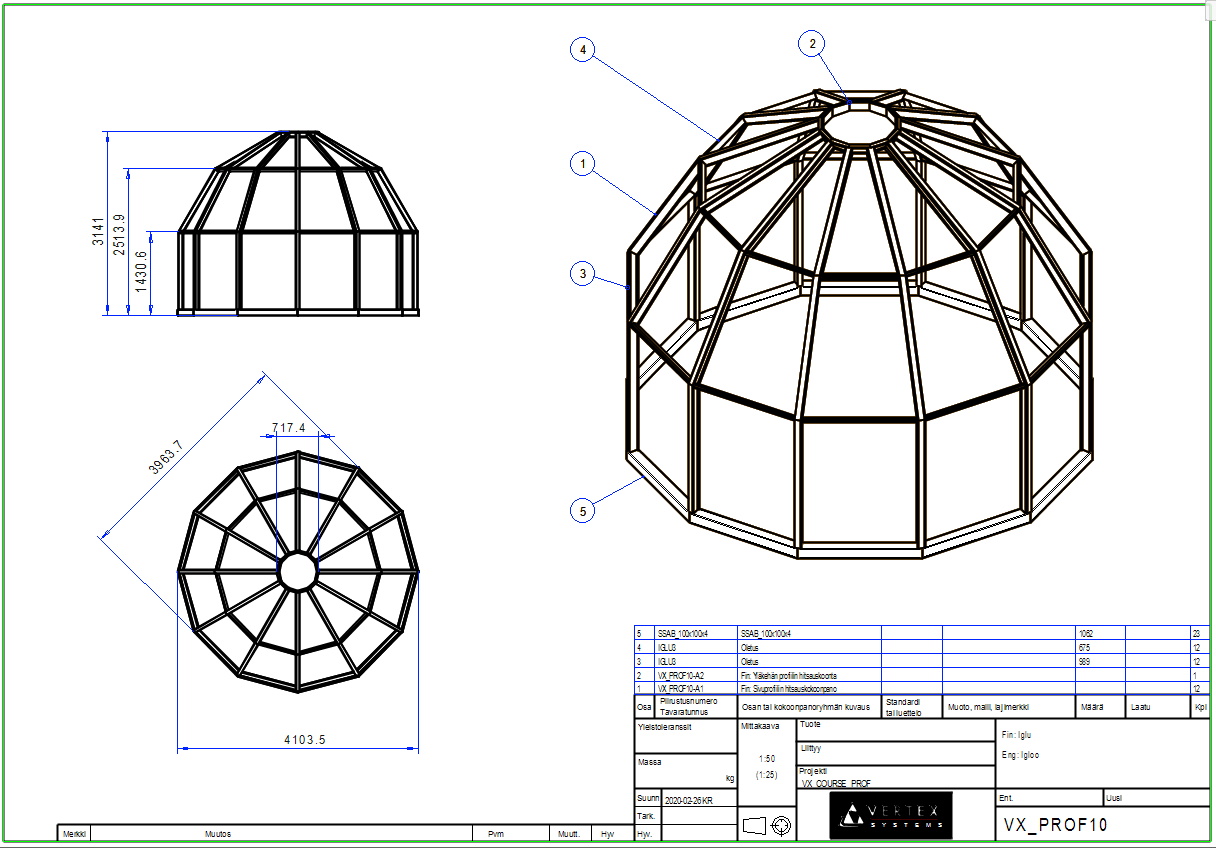

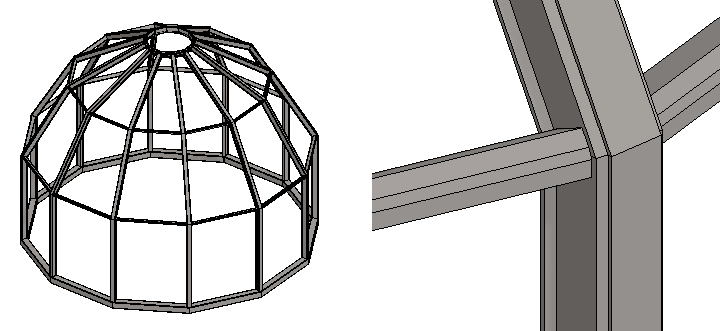

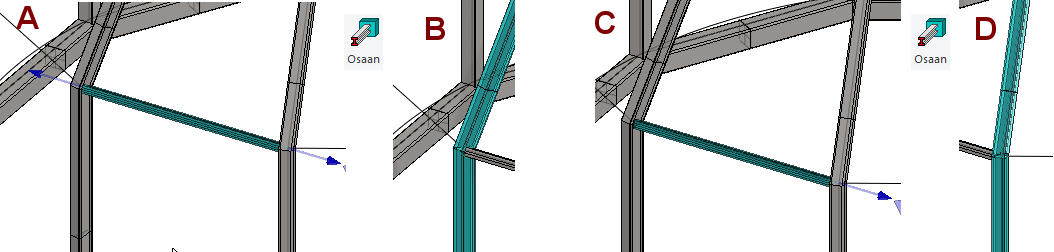

Trimmaamaan profiileita osiin.
Tekemään alikoonnasta sarjan.
Tekemään valituista osista sarjan aikaisemman sarjan perusteella.
Käytetyt toiminnot:
Kokoonpanossa: Uusi > Kokoonpano, Uusi > Osa.
Uusi paikallinen osa kokoonpanoon.
Luonnostelun viivapiirtotoimintoja (mm. monikulmio) ja luonnostelun ehtojen lisäämistä (mm keskipiste-ehto).
Uusi luonnos > 3D luonnos.
Viiva > Kopioi 3d-luonnokseen.
Tee sarja > Polaarinen sarja.

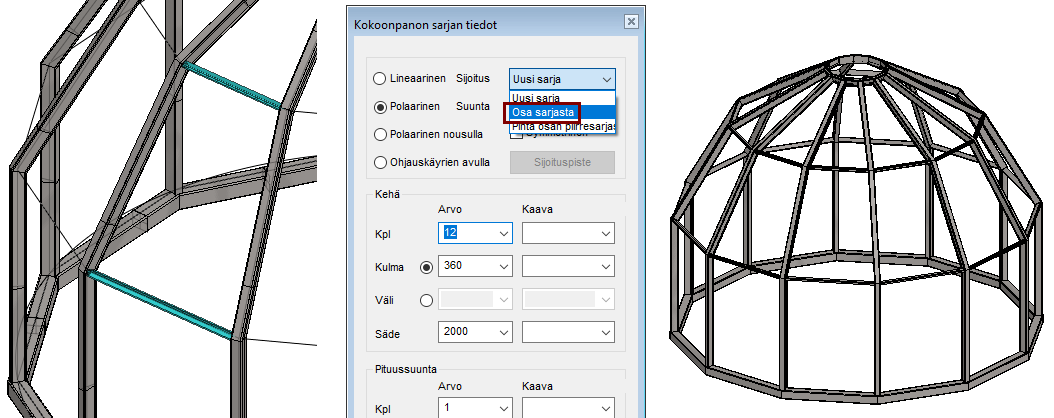

Tee sarja > Osa sarjasta (eli osoita jo sarjassa oleva osa).

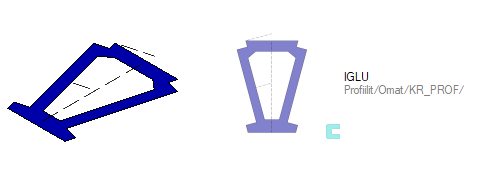

Tee uusi osa (pystyseinän profiilin poikkileikkaus)

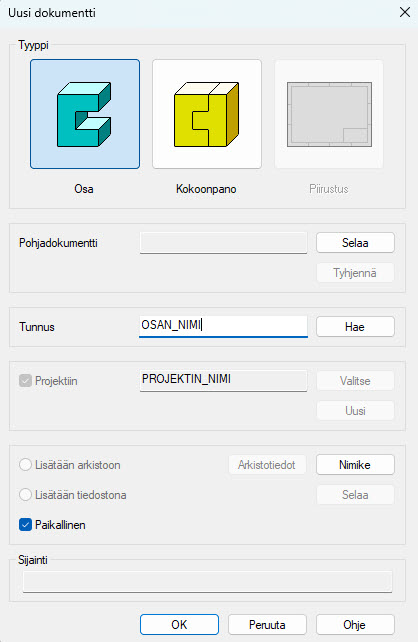

File > Uusi > Osa. (Anna nimi ja arkistotiedot ja tee uusi projekti tai valitse vanha projekti).
Mallinna poikkileikkaus
Uusi luonnos > Vaaka(XY)-tasoon.

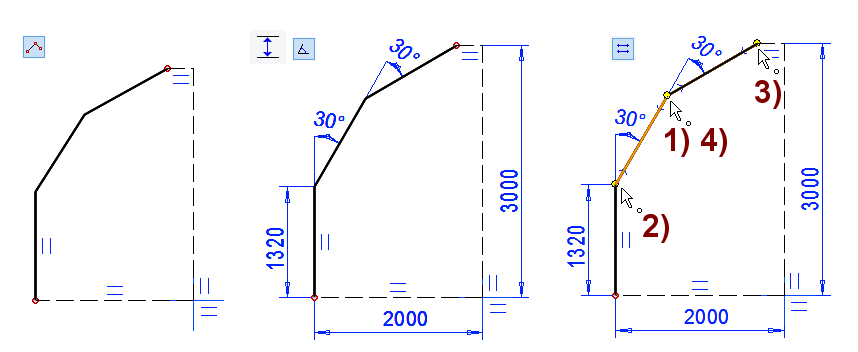

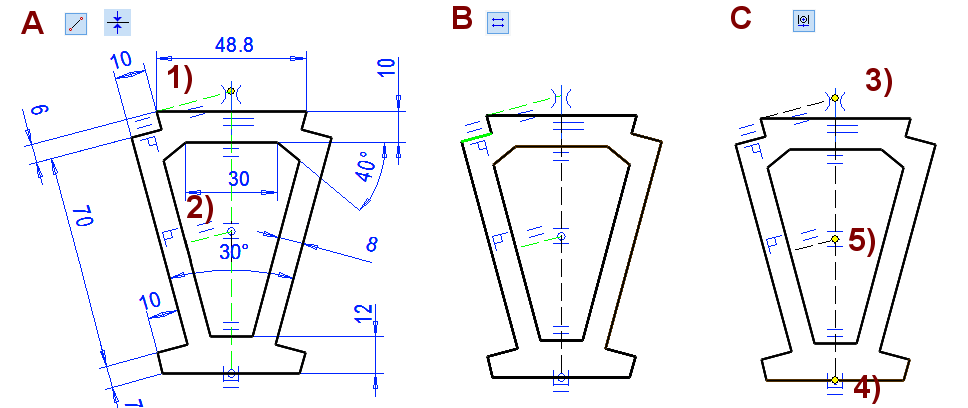

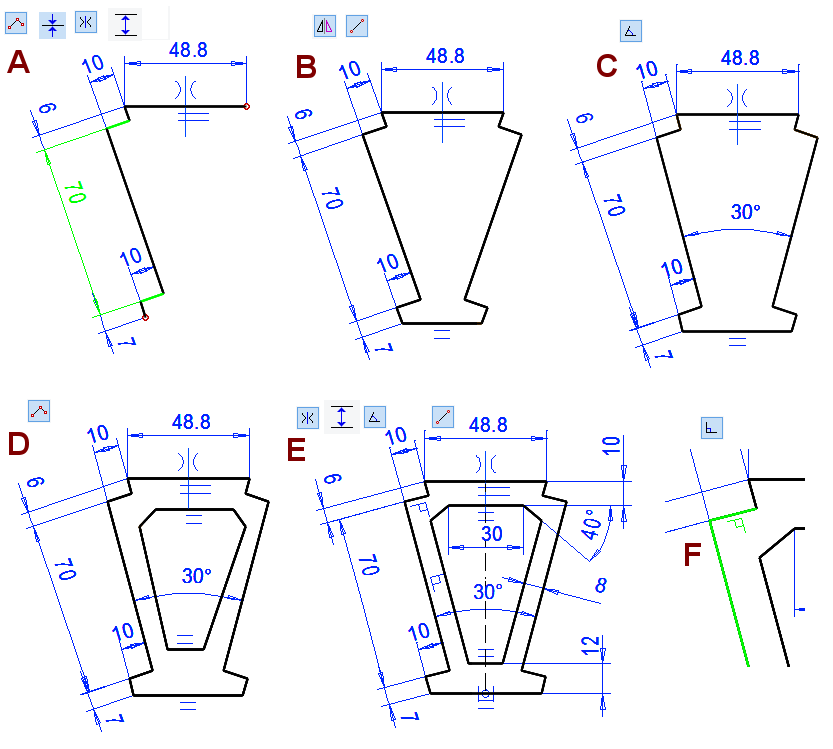

Piirrä luonnos oheisen kuvan mukaan. Alla huomioita:
A-kuvassa:
Murtoviivaketju.
Laita vaakaviivalle yhtenevyysehto keskiristin vaakaviivalle sekä sen päätepisteille symmetriaehto keskiristin pystyviivalle.
Mitoita viivat. Huomaa että kuvassa vihreällä näkyvä etäisyysehto (70) pitää laittaa viivasta viivaan (ei pisteisiin), jolloin viivat saavat saman suuntaisuuden.
B-kuvassa:
Peilaa vinot viivat ja sulje muoto kahden pisteen janalla.
C-kuvassa:
Lisää kulmaehto: 30° (joka tulee siitä, että iglusta tehdään 12 kulmainen. 360/12 = 30)
D-kuvassa:
Piirrä profiilin ontelon muoto.
E-kuvassa:
Laita sisämuodon viivoille symmetrisyysehto keskiristin pystyviivojen kanssa.
Lisää etäisyysehdot: 8, 10 ja 12 ja kulmaehto 40.
Piirrä ohjausviiva-tyyppinen viiva ylimmän ja alimman vaakaviivan keskipisteestä keskipisteeseen.
F-kuvassa:
Lisää vihreänä näkyvien viivojen väliin kohtisuoruusehto.
Varmista, että luonnos on loppuun saakka määritelty.
Lukeeko luonnoslistan yläpuolella Luonnos määritelty?
Ellei, niin koe raahata viivoja tai
Ota valinta Vain rautalanka pois ja mene lisäämään ehtoja, jolloin viivojen violetit värit paljastavat ne viivat, jotka ovat puutteellisesti määritelty.
Toimenpide:
Poikkileikkaus.
Hävisikö poikkileikkaus näkyvistä?
Palauta apugeometria (ohjausviivat ja poikkileikkaukset) näkyviin
Palauta Vaaka(XY)-taso näkyviin (ellei se jo näy) piirrepuusta ao. tason tilannekohtaisella toiminnolla: Palauta)

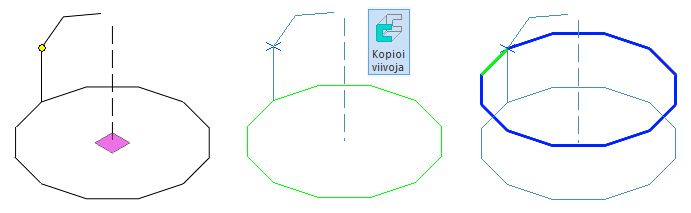

Valitse aputaso ja pystyviivan yläpään piste (vasen kuva).
Tilannekohtainen toiminto: Uusi luonnos.
Valitse pohjan viivat.
Tilannekohtainen toiminto: Kopioi luonnostasoon (tai valintanauhan toiminto: Kopioi viivoja ja sen jälkeen osoitetaan luonnostasoon kopioitavat viivat ja OK:lla suoritetaan kopiointi)
Mallinnusta varten tarvittaisi vain oikean puoleisessa kuvassa vihreänä oleva viiva, koska väliin tulevasta profiilista on tarkoitus tehdä sarja, mutta SKELETON näyttää paremmalta, jos siinä on kaikki ohjausviivat.
Toimenpide:
Ohjauskäyrä.

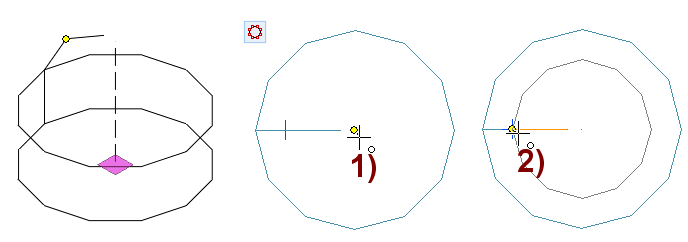

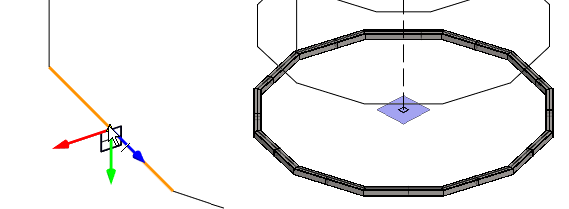

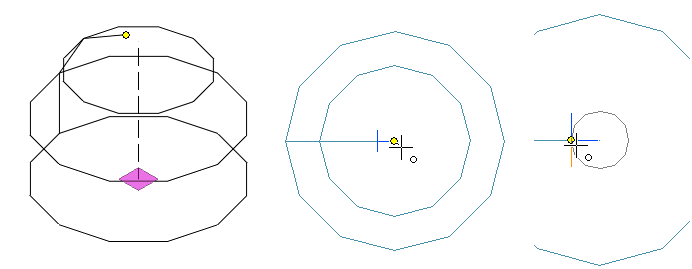

Luonnostele toiseksi ylin ohjausviivakehä
Valitse Vaaka(XY)-taso ja vinojen viivojen päätepiste.

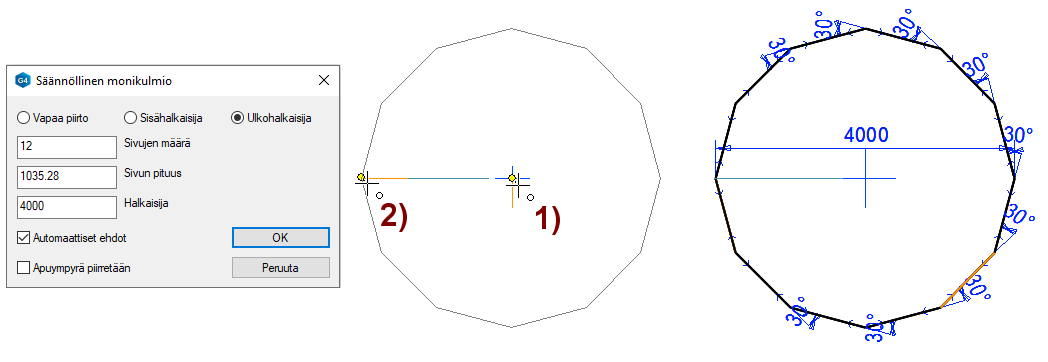

Toiminto: Monikulmio (Valintanauhasta tai tilannekohtainen: Viiva > Monikulmio).
Vapaa piirto.
Sivuja: 12
Apuympyrää ei tarvita (mutta eipä tuo haittaakaan).

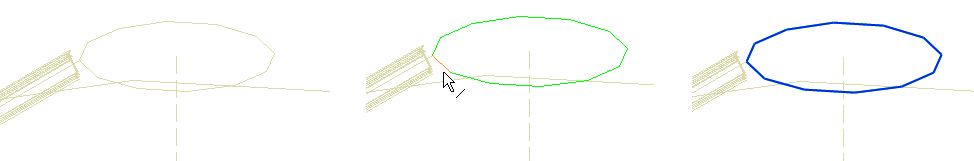

Osoita monikulmion keskipisteeksi ensimmäisen luonnoksen ohjausviivan päätepiste, kuvassa 1).
Mallinna kokoonpano pystysuuntaisten profiilien hitsausmallia varten

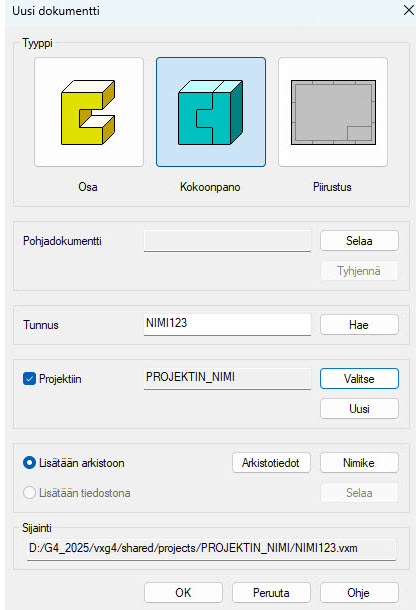

Tilannekohtainen toiminto: Uusi > Kokoonpano (Anna arkistotiedot ja hyväksy projekti).
Älä siis aloita uutta mallia tyyliin File > Uusi.

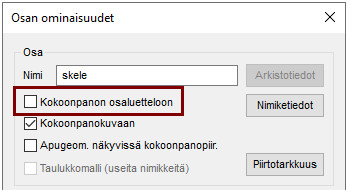

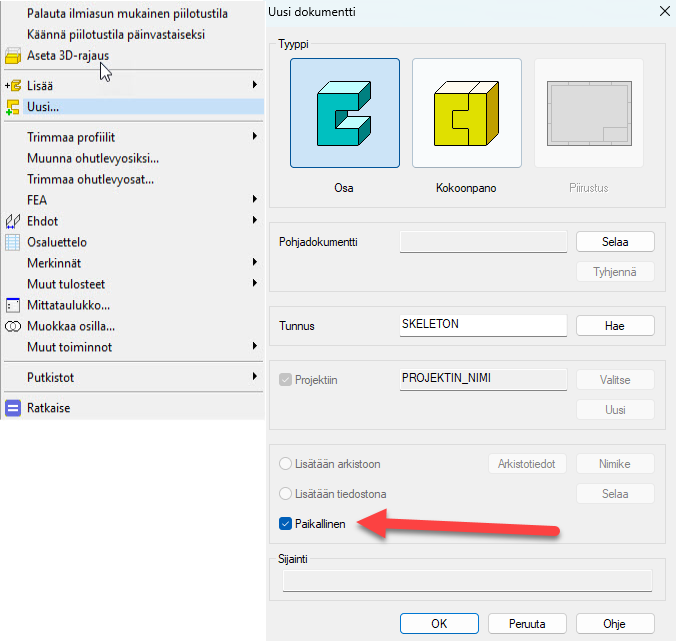

Tilannekohtainen toiminto: Uusi > Osa > Paikallinen (anna nimi: esim. SKELETON).
Tilannekohtainen toiminto: Uusi luonnos > 3D luonnos.
Kopioi tähän ylemmän tason kokoonpanosta pysty- ja vinoviivat toiminnolla: Viiva > Kopioi 3d-luonnokseen.
Poistu 3D-luonnoksesta osamalliin: OK.
Poistu osamallista alikoontaan: OK.
Miksi ohjauskäyrä jouduttiin kopioimaan alikoontaan?
Ohjelma on rakennettu siten, että kokoonpanomallissa itsessään olevat osat (esim. SKELETON) kelpaavat profiilien ohjauskäyriksi, mutta muilla kokoonpanotasoilla olevat ohjauskäyrät eivät kelpaa.
Tämä siksi, että muita kokoonpanotasoja, eikä niissä näkyviä ohjaavia geometrioita, ole koonnassa näkyvissä, jos koonta on avattu muokattavaksi suoraan eikä pääkoonnan kautta.

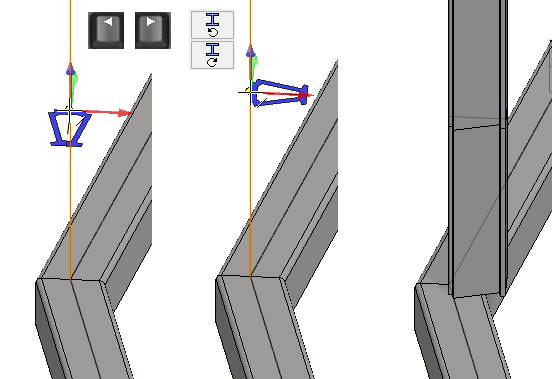

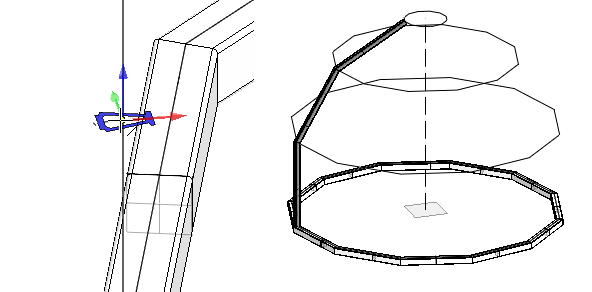

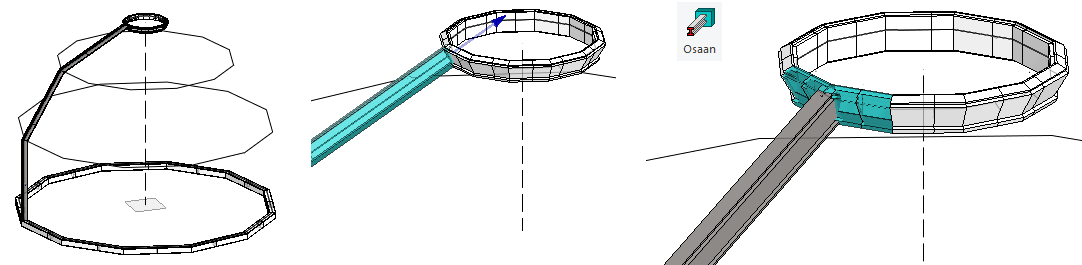

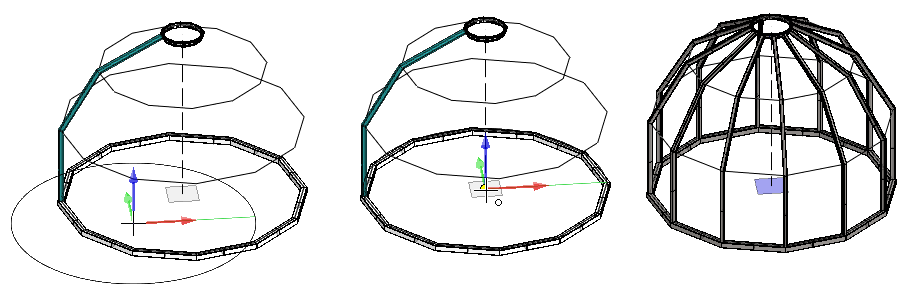

Lisää profiili nyt "seinän" kolmelle ohjauskäyrälle

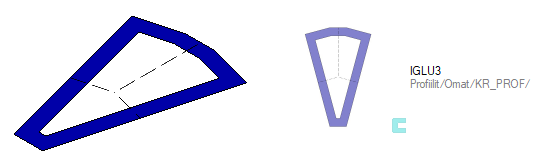

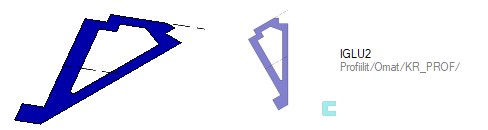

Hae profiili (Kirjastot > Profiilit > Omat >)

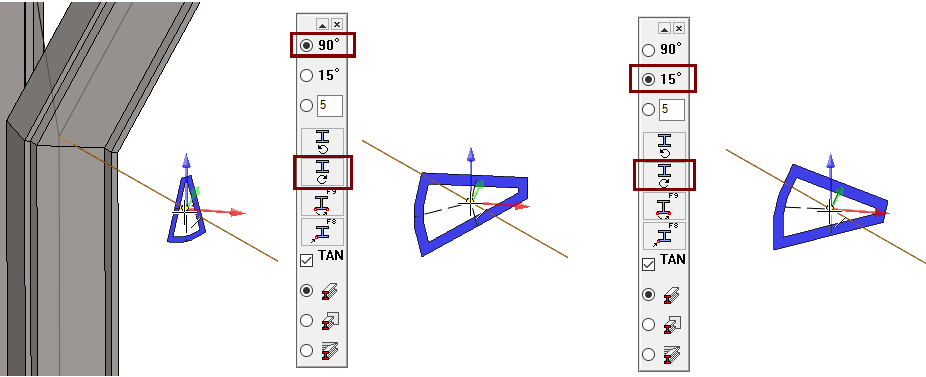

Vaihda suuntaa nuolinäppäimillä ja vaihda sijoituspistettä F9-painikkeella tai .
Osoita sijoituspisteeksi profiilin "keskellä" oleva piste.
Valitse apuvalinta: Automaattitrimmaus jiiriin .

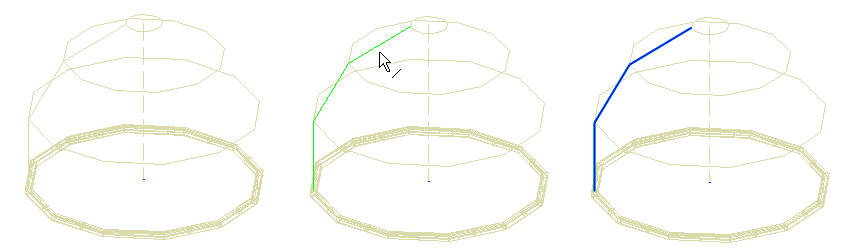

Lisää profiili pysty- ja vinoille viivoille.
Palaa alikoonnasta pääkoontaan: OK.
Tee uusi osa (huipulla olevaa profiilia varten)
File > Uusi > Osa. (Anna nimi ja arkistotiedot ja valitse vanha projekti).
Mallinna iglun huippua varten oma profiilipoikkileikkaus
Uusi luonnos > Vaaka(XY)-tasoon.

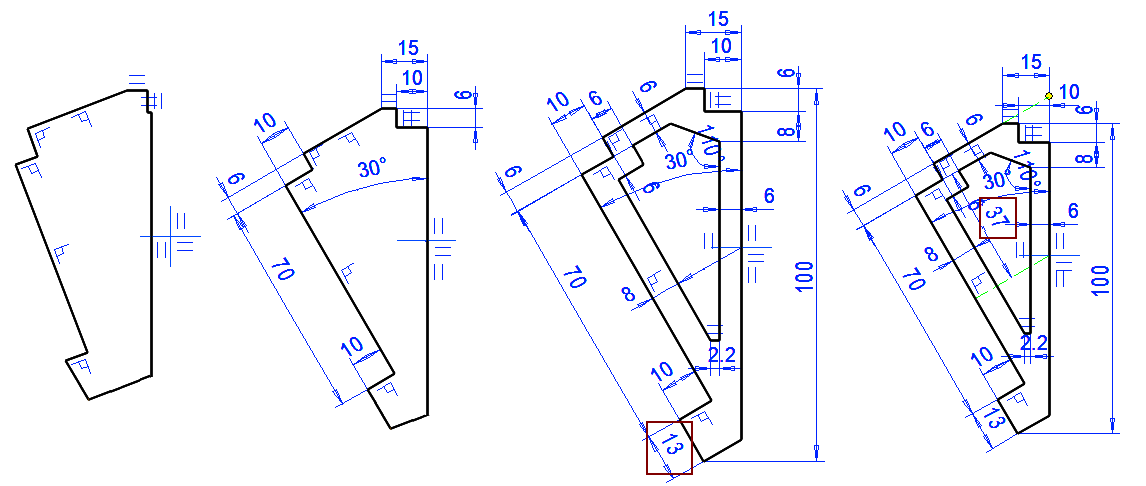

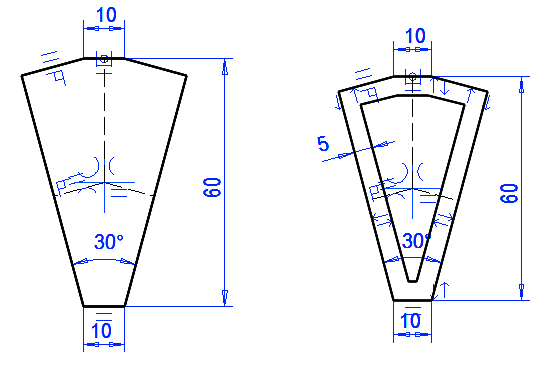

Piirrä luonnos oheisen kuvan mukaan. Alla huomioita:
Piirrä ensin ulkomuoto karkeasti.
Lisää siihen mitta- ja muut ehdot (kohtisuoruus, yhdensuuntaisuus) tarpeen mukaan
Piirrä sitten sisämuodot ja lisää mittaehdot kuvan mukaan (tai oman harkintasi mukaisesti)
Kuvassa mitta 37 (lasikyntteen pohjasta origoon) perustuu ensimmäiseen profiilin mittoihin ja sen tarkoitus on saattaa profiilit keskenään järkevään asentoon.
Kuvassa mitta 13 on määritelty myös ensimmäisen profiilin poikkileikkauksen korkeuden mukaan, siten että profiilin pää jää kokonaan tämän profiilin peittoon valmiissa rakenteessa.

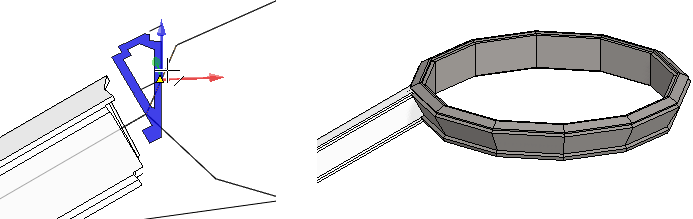

Oikean puolessa kuvassa poikkileikkaukseen on piirretty (kuvassa vihreällä katkoviivalla) pari ohjausviivaa, jota on suunnattu sivusta tulevan profiilin suuntaiseksi. Ylemmän ohjausviivanpäätepiste on yhtenevä oikean reunan pystyviivan kanssa, joka on yhtenevä keskiristin pystyviivan kanssa.
