Kaavion ja 3D-mallin yhteiskäyttö 2020
Tehokasta ja virheetöntä suunnittelua PI-kaavion ja 3D-mallin yhteiskäytöllä

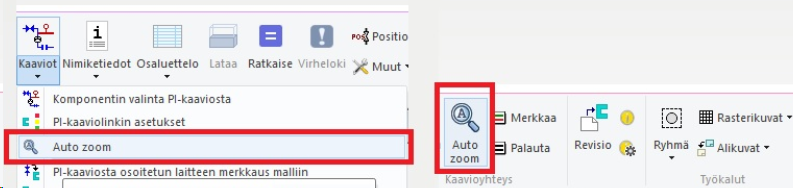

Kaavion ja mallin vertailu-, merkkaus- ja zoomaustyökalu
3D-mallista osoitetun linja- tai laiteposition automaattinen zoomaustyökalu ja merkkaus auki olevaan PI-kaavioon. Toimii myös PI-kaaviosta osoitetulle symbolille tai linjaviivalle merkaten ja zoomaten samalla tunnuksella mallissa olevat osat. (PLANT-3320)
![](../__attachments/256050375/image2019-2-12_11-36-18.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

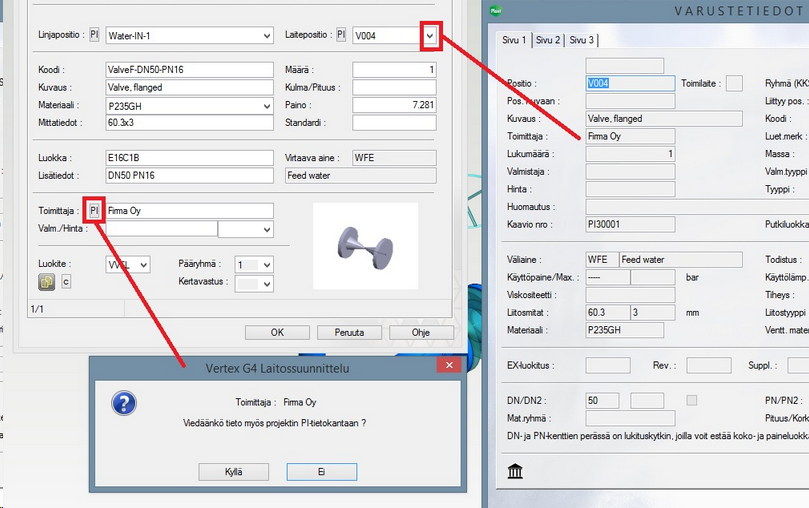

Mahdollisuus päivittää mallista tietoja kaaviosuunnitteluun
Toisinaan on tarve päivittää esimerkiksi varusteiden toimittajan tietoa takaisin kaavioon päin. Tämä on nyt tehty mahdolliseksi esimerkkinä 3D-mallissa olevan putkiosan nimiketiedot-kortille Toimittaja-kenttään. Osan tulee olla linkitetty kaavion positioon. (PLANT-3357)
![](../__attachments/256050375/image2019-2-12_14-25-27.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

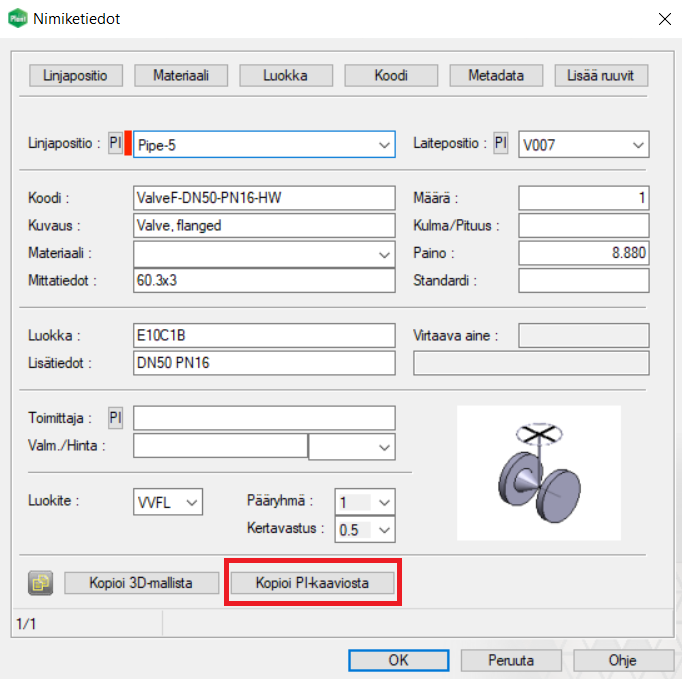

Varusteposition osoittaminen kaaviosta, kun varuste on jo mallissa
Voit nyt kopioida laiteposition PI-kaaviosta kokoonpanossa olevalle putkikomponentille. Löydät toiminnon uuden toiminnon Kopio PI-kaaviosta putkikomponentin Nimiketiedot-näytön alareunasta. (PLANT-3439)
![](../__attachments/256050375/G4PI-PLANT-3439-01.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

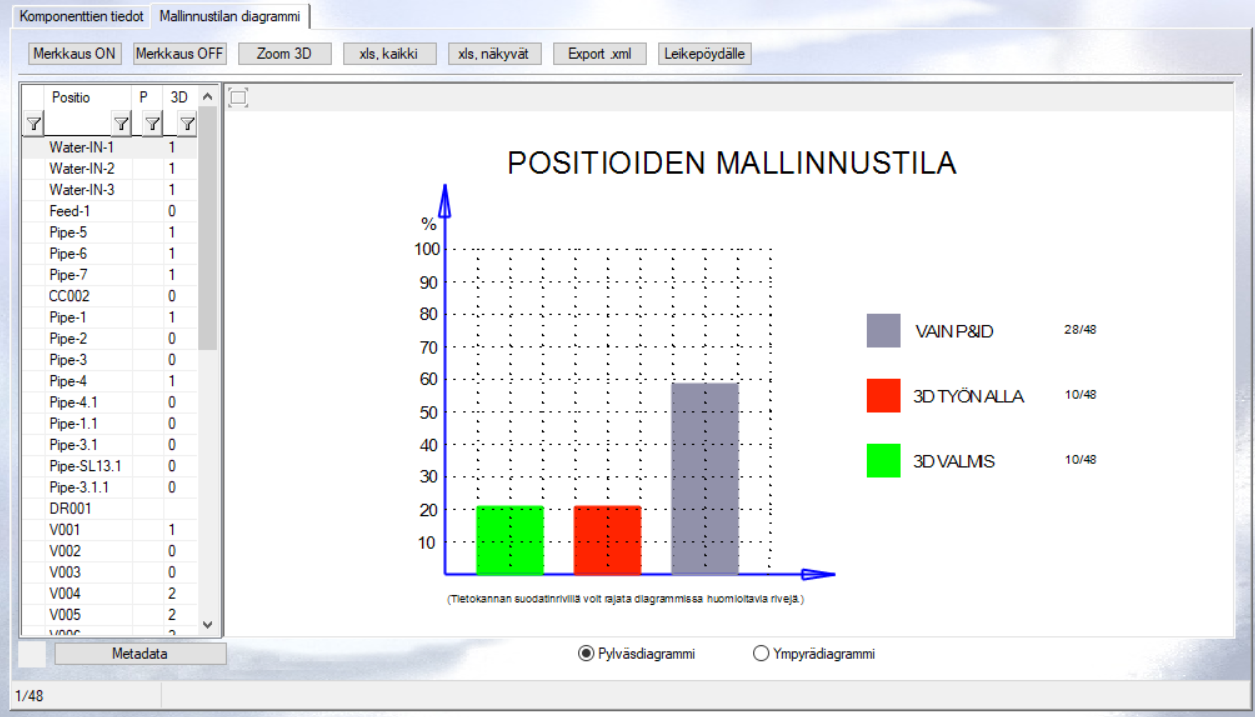

PI/Plant-projektin mallinnustilan esitys diagrammina
Voit tarkastella valittujen laitetyyppien positioiden mallinnustilaa tietokantanäytön toisella sivulla olevasta diagrammista. Voit katsella mallinnustilaa joko pylväs- tai ympyrädiagrammina. Tietokantanäyttö aukeaa toiminnolla Valitut yhd. / Mallinnustilan diagrammi. (PLANT-3373)
![](../__attachments/256050375/G4PI-PLANT-3373-01.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

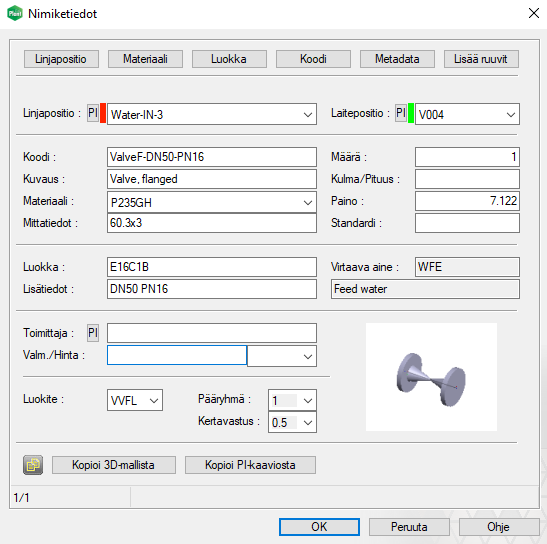

Mallinnustilan seuranta
Mallinnustilan seurantaan PI-kaavion ja mallin välille on tehty uudistuksia. PI-kaaviosta kokoonpanoon poimittu laitepositio asetetaan nyt tilaan Valmis ja linjapositiot asetetaan tilaan Työn alla. Kenttä Laitepositio ei ole aktiivinen Komponentin tiedot -ikkunassa putkelle, käyrällä ja letkulle. Linjojen ja laitteiden positioiden mallinnustilan värikoodit ovat nyt näkyvillä putkikomponentin Komponentin tiedot -ikkunassa. (PLANT-3370)
![](../__attachments/256050375/G4PI-PLANT-3445-01.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)

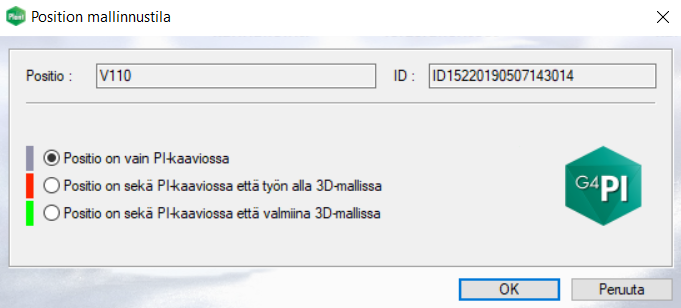

Putkikomponentin poisto 3D-mallista päivittää mallinnustilan PI-kaavioon
Positioidun laitteen poistaminen 3D-mallista päivittää position mallinnustilan PI-kaavion tietokantaan arvolle Positio on vain PI-kaaviossa. (PLANT-3378)
![](../__attachments/256050375/G4PI-PLANT-3378-01.png?inst-v=c0590798-5f4a-47fc-ab0e-776ea5cebed1)
Kaaviolinkkiä käytettäessä haaroituksesta lähdettäessä putkikoko ja linjapositio säilyvät valinnan mukaisina
Putkikoko ja linjapositio säilyvät nyt kaaviolinkin avulla tehdyn valinnan mukaisina, kun putkilinja jatkuu yhteestä tai T-haarasta. Aiemmin ohjelma pakotti käyttämään päälinjan linjatietoja ja positiota. (PLANT-3409)
