4. Säilytysjärjestelmän suunnittelu
Vertex InD Säilytysjärjestelmä on oma ohjelmansa, jolla suunnitellaan valmis liukuovikaappi säilytysratkaisuineen. Ohjelma on integroitavissa InD Keittiö- ja kalustesuunnitteluun.

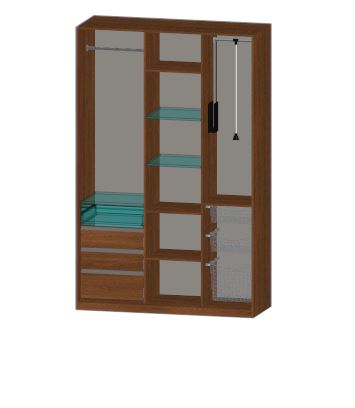

Katso esimerkki liukuovikalusteen suunnittelusta
Leveyden muutos

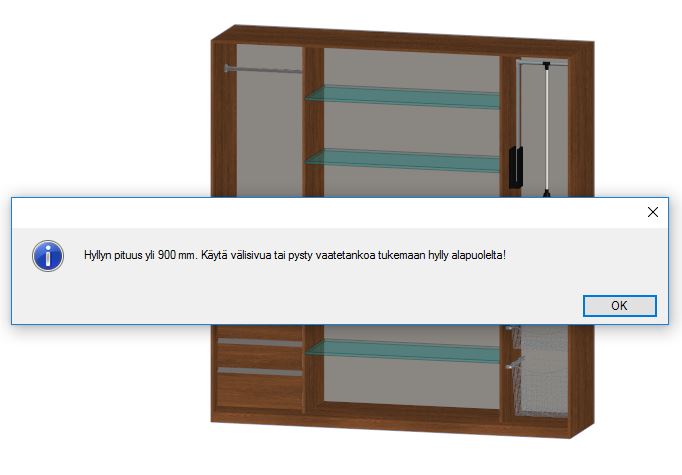

Tehtäessä kalusteelle leveyden muutos tarkistetaan nyt, että yksittäiset jo aiemmin lisätyt osat eivät "veny" mittoihin, jotka eivät ole osille sallittuja.
Useamman osan yhtäaikainen poisto
Komponenttien poistossa pystyy valitsemaan poistettavat komponentit samalla kertaa ja suorittamaan poisto valituille.
Ovien avaus/ sulkeminen

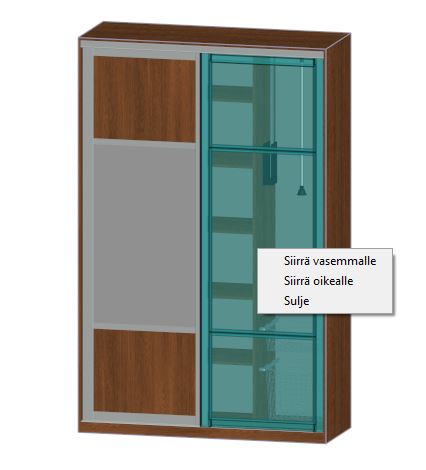

Säilytysjärjestelmän ovet on mahdollista avata ja sulkea yksitellen toimivuustarkistusta varten. Sulkemiselle on myös toiminto, joka sulkee kaikki ovet kerralla. Toiminnot löytyvät hiiren oikeanpuoleisen napin takaa.
Komponenttien kinematiikka

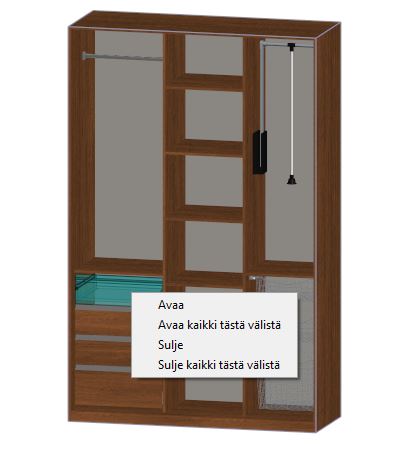

Erilaiset komponentit: korit, laatikot,... voidaan nyt avata ulos kalusteesta toimivuustarkastelua varten. Avaus/sulkeminen voidaan tehdä yhdelle komponentille kerrallaan tai kaikille komponenteille yhdessä asennusvälissä.
Kalusteen osien tiedot

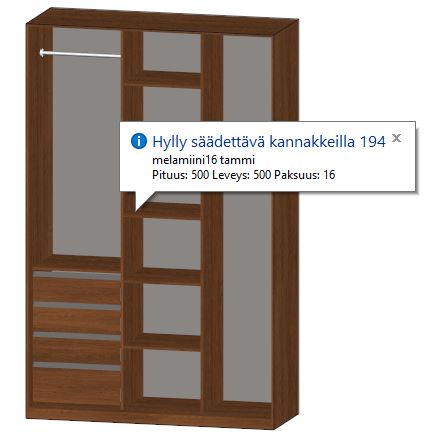

Saat nyt kalusteen osista infotekstin kursorin viereen, kun asetuksissa on valittu "Näytä geometriavihje kohdistimessa". Infotietoina kerrotaan: Osan nimi, materiaali ja väri sekä mittatiedot.
Muokkaus Kalustevelhossa

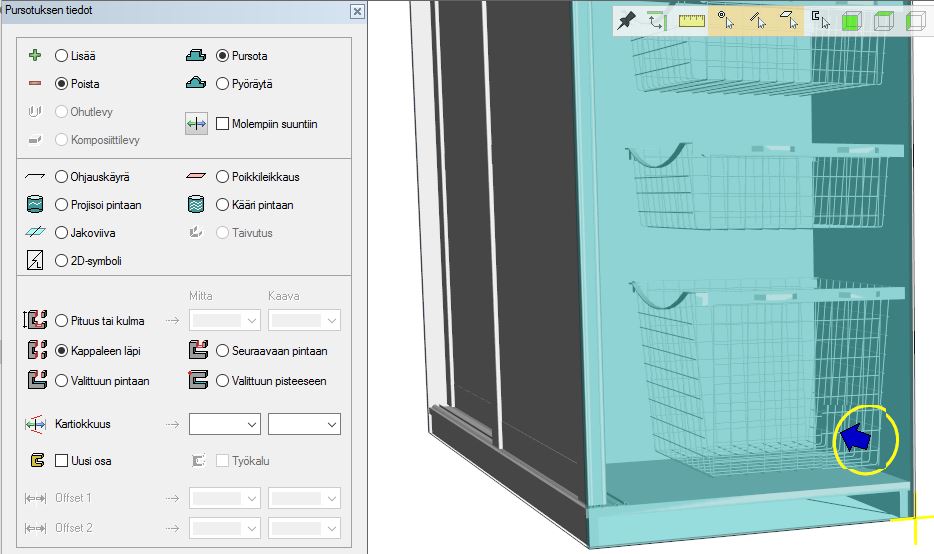

Säilytysjärjestelmän editointia on nyt mahdollista tehdä Kalustevelhossa, jos käyttäjällä on kyseinen lisäosa käytössä. Voit esimerkiksi tehdä kalusteelle tarvittavia läpivientejä, jotka voidaan siirtää Vertexin NC-linkin avulla työstökoneelle.
