Päivitä asiakaskohtainen ympäristö

Jos yrityksessänne on käytössä asiakaskohtaisesti sovitettu ympäristö, ota se käyttöön Vertex BD 2025 (31.0) –versiossa, ja päivitä siihen ohjelmistoversioon tehdyt muutokset alla olevien ohjeiden mukaisesti.

Ota asiakaskohtainen ympäristö käyttöön

Asenna Vertex BD 2025 (31.0) ohjeiden mukaan. Asennusohjelmalla on mahdollista tehdä uusi asennus tai päivittää aiempi 2024 (30.0) -version asennus. Jos aiemman asennuskansion nimessä on käytetty versionumeroa, esimerkiksi C:\Vxbd300, tee uusi asennus sekaannusten välttämiseksi.

Kopioi edellisen version asiakaskohtaisesti sovitetut custom- ja shared-kansiot Vertex BD 2025 (31.0) -vakiokansioiden päälle.

Huomaa

Kopioi päälle, jolloin saat käyttöön vakioversion mukana tulevat uudet custom-kansion tiedostot.

Vertex BD 2025 (31.0) -version vakiotoimitus sisältää seuraavat template-rakennukset:

• TEMPL-PERUS. Rakennuksessa on valmiina kuva-malliparit ja korkeustasot viidelle kerrokselle. Automaattiset lattiat ovat pois päältä.

• TEMPL-PERUS-10. Sama kuin TEMPL-PERUS, mutta rakennuksessa on valmiina kuva-malliparit ja korkeustasot kymmenelle kerrokselle.

• TEMPL-LUONNOS. Sama kuin TEMPL-PERUS, mutta automaattiset lattiat ovat päällä.

Varmistaaksesi, että saat omien template-rakennustesi lisäksi käyttöön uusimmat vakiotoimituksen template-rakennukset, toimi seuraavasti:

• Ota Vertex BD 2025 (31.0) -versiosta talteen template-rakennusten kansiot TEMPL-PERUS, TEMPL-PERUS-10 ja TEMPL-LUONNOS sijainnista ../shared/template/projects. Kopioi ne esimerkiksi C:\temp -kansioon.

• Kopioi custom- ja shared-kansiot edellisestä versiosta Vertex BD 2025 (31.0) -versioon.

• Vastaa ”Korvaa alkuperäiset tiedostot”, kun käyttöjärjestelmä sitä kysyy.

• Poista edellisestä versiosta kopioituneet template-rakennusten kansiot TEMPL-PERUS, TEMPL-PERUS-10 ja TEMPL-LUONNOS. Vaihtoehtoisesti voit nimetä kansiot uudelleen, jos haluat säilyttää kyseiset template-rakennukset.

• Siirrä C:\temp -kansioon talteen ottamasi kansiot TEMPL-PERUS, TEMPL-PERUS-10 ja TEMPL-LUONNOS Vertex BD 2025 (31.0) -version ../shared/template/projects-kansioon.

Jos tiedät, että ../user/SETUP-tiedostossa on asiakaskohtaisia asetuksia, kopioi ne edellisen version ../user/SETUP-tiedostosta Vertex BD 2025 (31.0) -version ..user/SETUP-tiedostoon.

Huomaa

Kopioi vain asetukset tiedostosta toiseen, älä korvaa uuden version ../user/SETUP –tiedostoa edellisen version tiedostolla.

Ota järjestelmänhoitotoiminnot käyttöön ../user/SETUP –tiedoston avainsanalla: set.system.menu= 1

Käynnistä Vertex BD.

Järjestelmän päivitystoiminto käynnistyy automaattisesti.  Valitse viimeksi käyttämäsi versio Edellinen päivitys -luettelosta. Jos olet viimeksi päivittänyt 2024 (30.0) -version, se on oletuksena valittuna luettelossa.

Hyväksy OK-painikkeella. Custom-kansion analysointi kestää hetken. Lopuksi saat luettelon tehdyistä toimenpiteistä.

Testaa Vertex BD 2025 (31.0) -versio ennen käyttöönottoa.

Template-rakennukset ja tasojärjestelmä

Käytössäsi voi olla asiakaskohtaisia template-rakennuksia, tai voit käyttää ohjelmistotoimittajan template-rakennuksia.

Käytössäsi oleva tasojärjestelmä voi olla:

• Ohjelmistotoimittajan tasojärjestelmä, joka on tallennettu järjestelmän asetuksiin.

• Asiakaskohtainen tasojärjestelmä, joka on tallennettu ../custom/setup/layer_templates -kansiossa olevaan piirustustiedostoon.

Kummassakin tapauksessa tasojärjestelmään on voitu tehdä muutoksia, joita ei ole päivitetty template-rakennuksiin.

Kun aloitat uuden rakennuksen, valitse keskusteluikkunassa Päivitä tasojärjestelmä, jolloin uuteen rakennukseen ladataan käytössä oleva tasojärjestelmä ja tasojärjestelmään tehdyt muutokset päivittyvät rakennuksen piirustuksiin. Valinta tallentuu muistiin, ja on käytössä aina kun valitset uuden rakennuksen perustuvaksi template-rakennukseen.

Päivitystoiminto

Päivitä ohjelmistoversioon tehtyjä muutoksia asiakaskohtaisesti sovitettuihin custom-tiedostoihin järjestelmän päivitystoiminnolla. Päivitystoiminto käynnistyy automaattisesti, kun olet toiminut edellä kuvatun mukaisesti ja käynnistänyt ohjelman.

Tarvittaessa voit käynnistää toiminnon myös valitsemalla Järjestelmä | Päivitä custom.

Päivitettävät tiedostot

Järjestelmän päivitystoiminto tekee alla kuvatut toimenpiteet.

Vaakarakenteen runkokerroksen rakennetyökalut komponenttikirjastoon

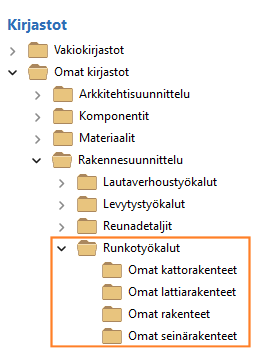

Versiossa 2025 (31.0) vakioympäristön vaakarakenteiden runkokerrosten rakennetyökalut on siirretty komponenttikirjastoon. Kunkin rakennetyypin (lattia, katto, yläpohja, seinä) runkokerroksen työkaluille on luotu oma komponenttikirjasto. Päivitystoiminto luo oman komponenttikirjaston myös asiakaskohtaisille vaakarakenteiden runkokerrosten työkaluille. Toiminto hakee työkaluja vasoitusaluekirjastosta (custom/dbases/d_FRMASSY) rakennetyypin mukaan, ja lisää ne asiakaskohtaisiin komponenttikirjastoihin:

• Omat lattiarakenteet

• Omat yläpohjarakenteet

• Omat kattorakenteet

• Omat seinärakenteet

• Omat rakenteet - Jos työkalulle ei ole valittu rakennetyyppiä, se lisätään tähän kirjastoon.

Toiminto muodostaa kirjastoille kansion custom/complibs -kansioon ja nimeää kansiot automaattisesti yksilöllisillä nimillä.

Päivitystoiminto lisää myös näiden kirjastojen tietokantoihin (FRMTOOL_FRAMING) kentät parametreille, joilla voidaan asettaa työkalulle oletuspalkkikengät.

• DEF_HNGR_CODE

• DEF_HNGR_FREE

• DEF_HNGR_HNAIL

• DEF_HNGR_JNAIL

• DEF_HNGR_LIB

• DEF_HNGR_LIB_DSR

• DEF_HNGR_LOOSE

• DEF_HNGR_PSS

• DEF_HNGR_PSS_LEN

• DEF_HNGR_STF_END

• DEF_HNGR_STF_LEN

• DEF_JNT_DESCR

Huomaa

Työkaluihin liittyvät detaljisetit, detaljit, liitokset ja nurkkaliitosdetaljit ovat edelleen custom/dbases-kansion tietokannoissa FRM_DETSET, FRM_DETAILS, FRM_JOINTS ja FRM_CORDET. Niitä voi käsitellä Järjestelmä | Rakennekirjastot | Lattia- ja kattovasoitus -valikon toiminnoilla.

Profiilikirjastot komponenttikirjastoon

Versiossa 2025 (31.0) vakioympäristön profiilikirjastot on siirretty komponenttikirjastoon. Päivitystoiminto siirtää myös asiakaskohtaiset profiilikirjastot (custom/proflibrary) komponenttikirjastoon.

Toiminto kopioi profiilikirjastojen kansiot custom/complibs/_proflibrary -kansioon.

Lisäksi päivitystoiminto lisää tarvittaessa DESCRIPTION-kentän tai nimeää olemassa olevan DESCR-kentän DESCRIPTION-kentäksi kirjaston PROFDATA-tietokannassa.

Yleinen/vaakarakenteiden levytystyökalukirjasto

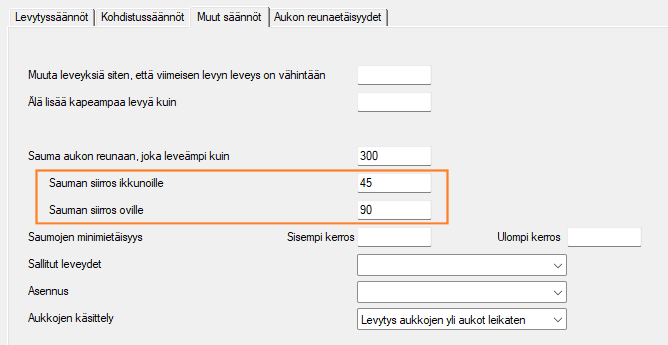

Päivitystoiminto lisää asiakaskohtaisen yleisen levytystyökalukirjaston tietokantaan (FRMTOOL_GEN_SHEET) kentät, joihin voidaan antaa sauman siirros aukon reunasta.

• BREAK_OFFSET_D - Sauman siirros oville.

• BREAK_OFFSET_W - Sauman siirros ikkunoille.

Lautaverhoustyökalukirjasto

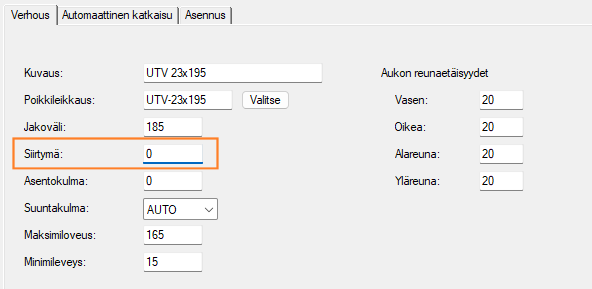

Versiossa 2025 (31.0) on mahdollista käyttää rungon oletuskohdistusta myös pystyverhouksen kohdistamiseen. Päivitystoiminto lisää asiakaskohtaisen lautaverhoustyökalukirjaston tietokantaan (FRMTOOL_CLADDING) kentän, jolla voidaan määrittää aloituspisteelle siirtymä rungon oletuskohdistuksen aloituspisteestä.

• OFFSET - Siirtymä.

Pinojen parametrisettikirjasto

Pinojen parametrisettejä käytetään muodostettaessa 3D-kuormauskaavioita. Päivitystoiminto lisää asiakaskohtaisen parametrisettikirjaston tietokantaan (STACK) kentät

• ALIGNMODE - Elementtiryhmän sijoittuminen pinolaatikossa. Arvo on oletuksena valittuna Tasaus-kentässä, kun valitset pinon ominaisuuksia.

  • LEFT - Vasen

  • MIDDLE - Keski

  • CENTER - Keskus

  • RIGHT - Oikea

• WEIGHTBASED - Pinoa painon mukaan. Ominaisuus on oletuksena valittuna, kun kentässä on arvo 1.

• WEIGHTLIMIT - Painoraja. Jos Pinoa painon mukaan on valittuna, myös Painoraja määrää kuinka monta elementtiä pinoon mahtuu.

IFC-vientiasetukset

Päivitystoiminto päivittää asiakaskohtaisen IFC-vientiasetuskirjaston tietokannassa (IFC_EXPORT) kentän DESCRIPTION_SRC. Tämän jälkeen asetusten uudelleennimeäminen toimii.

Lattian palkistodetaljisetit ja liitokset

Toiminto päivittää asiakaskohtaisen lattian palkistodetaljisettitietokannan (custom/dbases/d_FRMDETSET) ja liitostietokannan (custom/dbases/d_FRM_JOINTS) tukemaan automaattisia palkkikenkiä.

Palkistodetaljitiedostot

Toiminto päivittää custom/details -kansiossa olevat palkistodetaljitiedostot tukemaan automaattista välikapulointia. Toiminto tekee -BAK -päätteiset varmuuskopiot alkuperäisistä tiedostoista.

Huomaa:

Jos tietokantoihin liittyvät näyttötiedostot on sovitettu asiakaskohtaisesti, uudet kentät tulee lisätä myös niihin, tai ottaa käyttöön järjestelmäpuolen näyttötiedostot (system/forms). Saat järjestelmäpuolen näyttötiedostot käyttöön esimerkiksi nimeämällä custom/forms -kansiossa olevat tiedostot uudelleen.
