Osakuvat elementtikuvaan

Voit lisätä elementtikuvaan runko-osien osakuvat toiminnolla

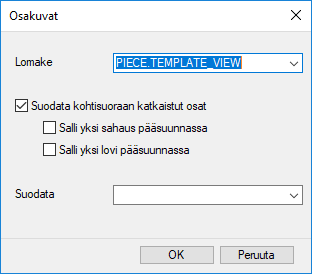

Lisää näkymä elementtikuvaan. Valitse keskusteluikkunassa Listaus: Osat.

Tee seuraavat valinnat:

Lomake -Valitse käytettävä arkkipohja. Ohjelmistotoimittajan arkkipohjat sijaitsevat ../system/picts -kansiossa. Asiakaskohtaiset arkkipohjat sijaitsevat ../custom/picts -kansiossa.
Suodata kohtisuoraan katkaistut osat -Valitse valintaruutu, kun et halua muodostaa osakuvia yksinkertaisista, suorista osista, joissa ei ole yhtään sahausta tai loveusta.
Lisäksi voit tehdä seuraavat valinnat:
- Salli yksi sahaus pääsuunnassa -Osakuvia ei muodosteta osista, joissa on korkeintaan yksi sahaus pääsuunnassa.
- Salli yksi lovi pääsuunnassa -Osakuvia ei muodosteta osista, joissa on korkeintaan yksi loveus pääsuunnassa.

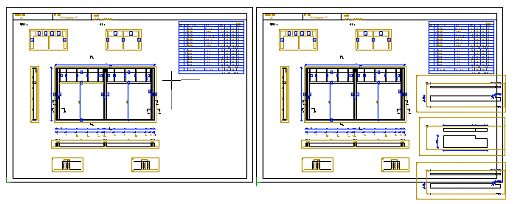

Osoita ensimmäinen osakuvan paikka elementtikuvassa.
