IFC parannukset


IFC 4 -vienti tuettu

IFC 4 -vienti on nyt täysin tuettu

IFC (Industry Foundation Classes) on kansainvälinen rakennusalan standardi tiedonsiirtoon eri ohjelmistosovellusten välillä.

IFC 4(.X) on viimeksi julkaistu tiedostomuoto ja nykyään yleisesti käytetty tiedostomuoto.

Uudistettu IFC-vientitekniikka varmistaa parannettujen IFC-ominaisuuksien päivittämisen ja hyödyntämisen tulevaisuudessa.

Vertex tukee myös vanhempaa IFC 2x3 -versiota. Lue lisää: IFC 2x3 to IFC 4.

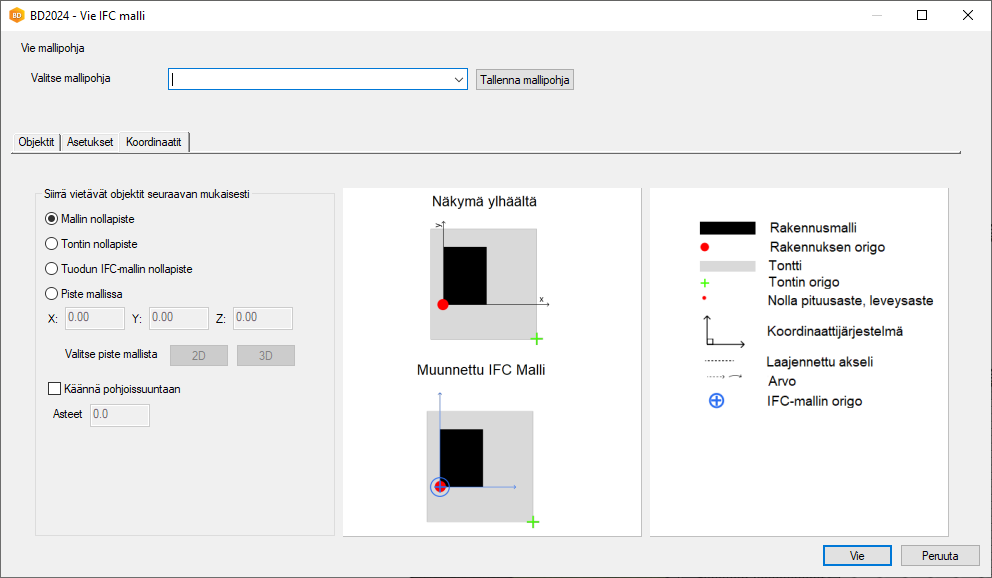

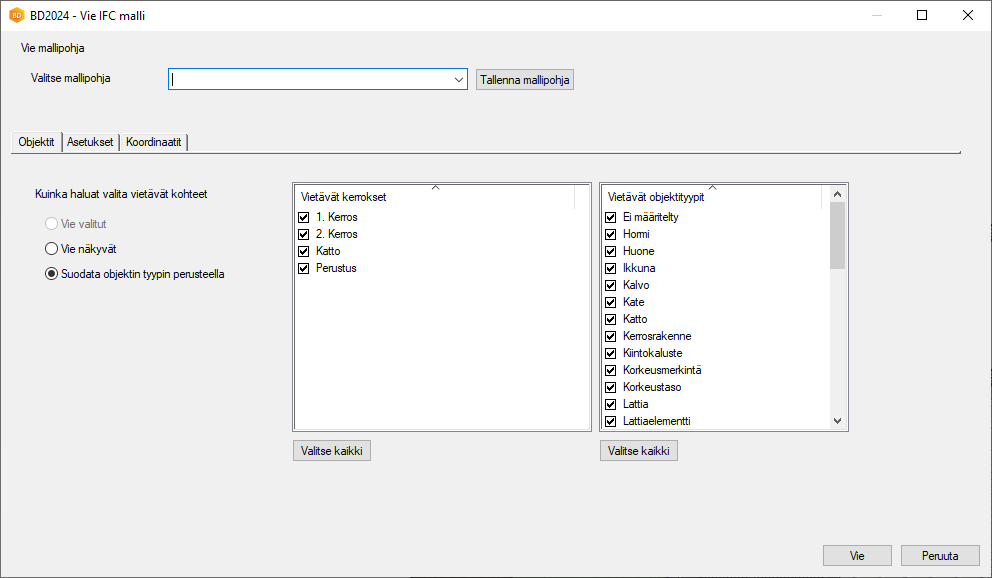

Uusi keskusteluikkuna

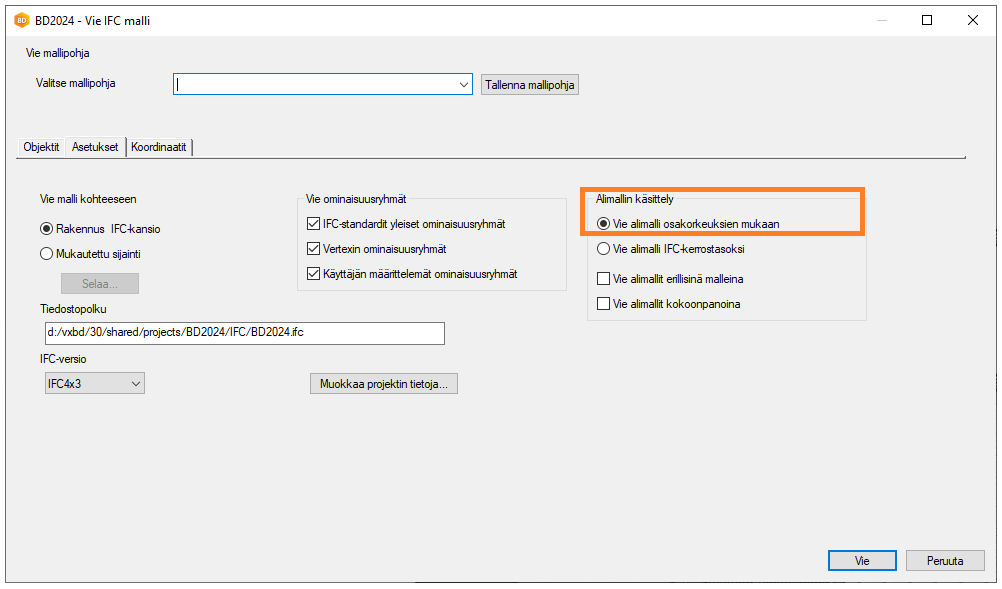

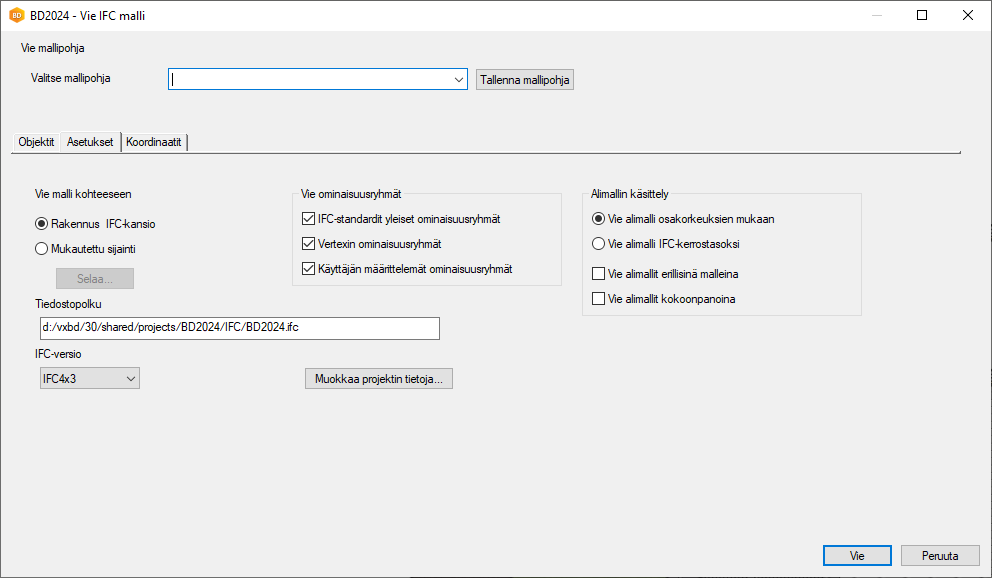

Alimallin käsittely

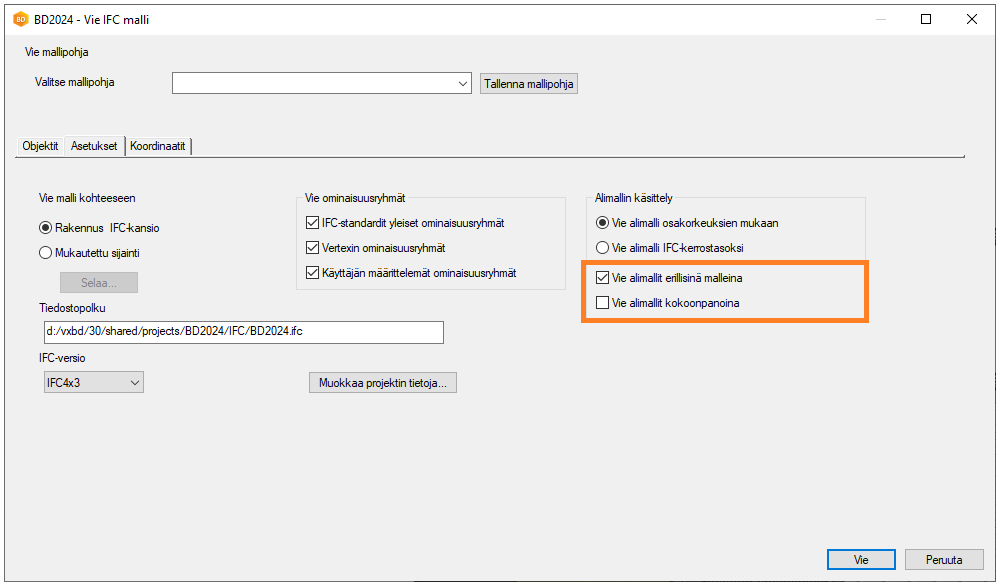

Vie alimallit




Vienti on nopeampi ja lopullisen IFC-tiedoston koko on pienempi


Vienti on 1000x nopeampi

Lopullinen tiedostokoko on 15-100x pienempi

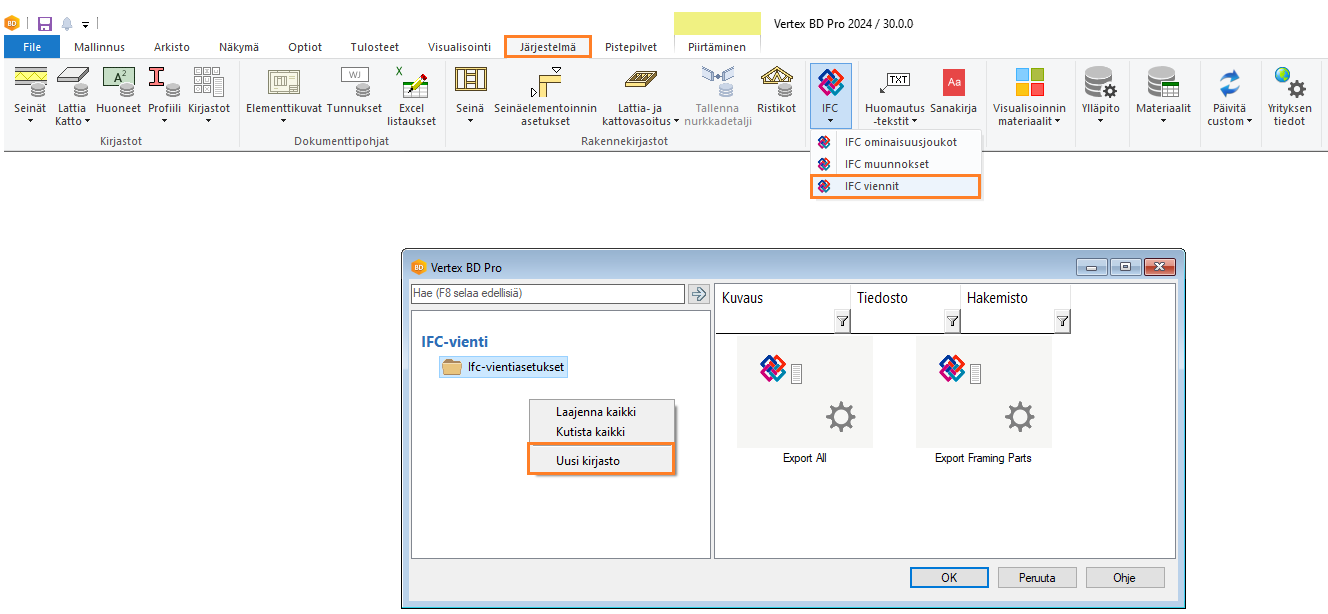

Asiakaskohtaiset vientisäännöt

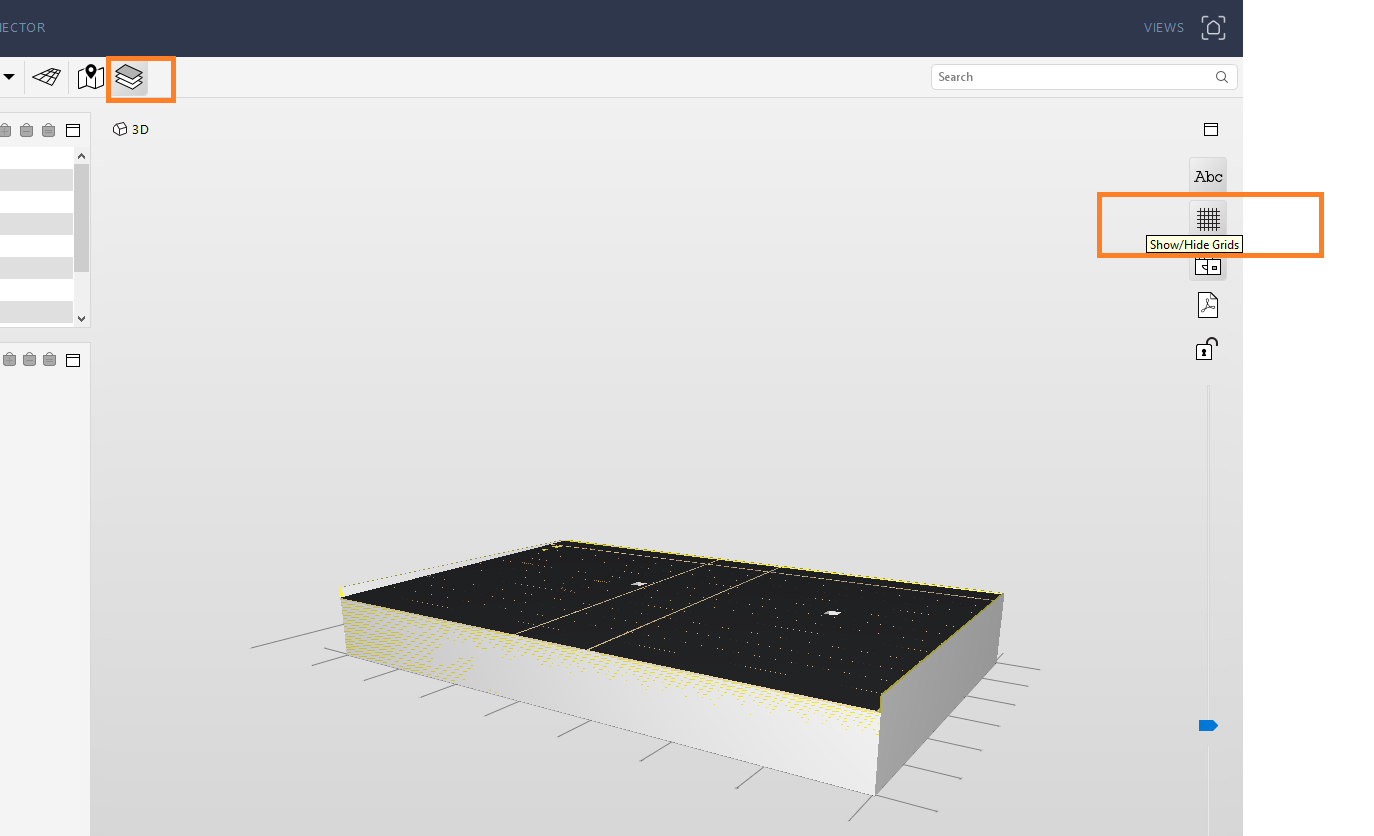

Moduuliverkot IFC-malliin

Huomaa: voit näyttää/piilottaa moduuliverkot katseluohjelmassa

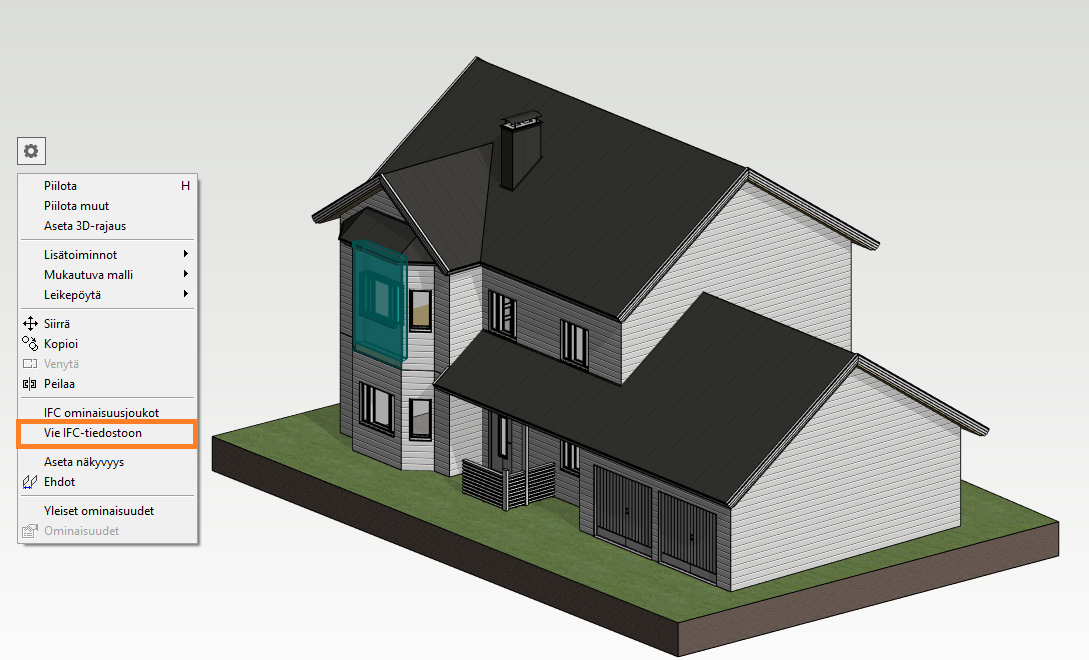

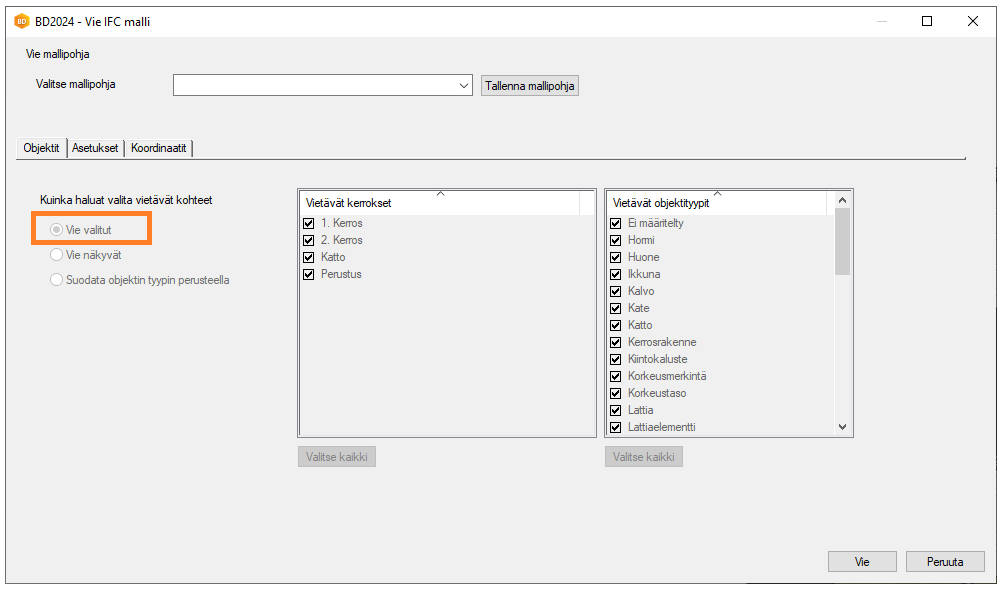

Vie valitut objektit tilannekohtaisen valikon toiminnolla

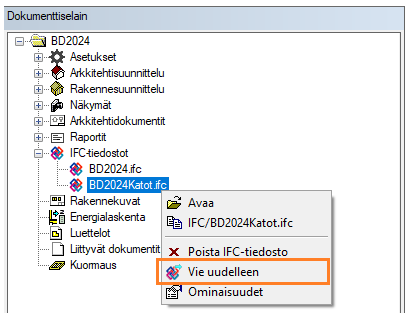

Vie uudelleen

IFC-vientiasetukset tallennetaan rakennukseen



Jos viet uudelleen samalla nimellä toiseen tallennuspaikkaan

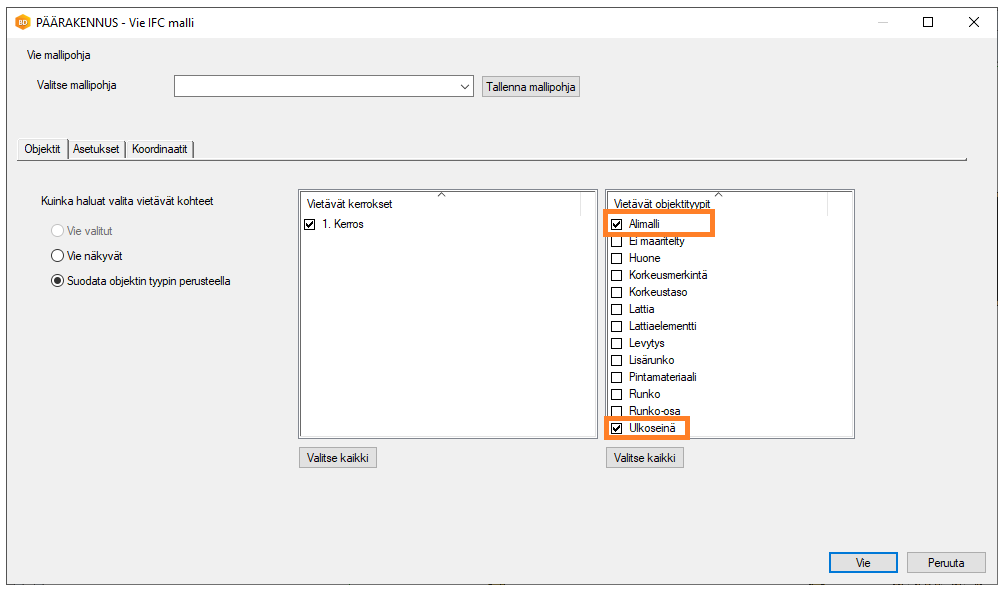

Vienti hallitaan myös alimallien kautta

Haluat esimerkiksi vain ulkoseinät koko rakennuksesta, vaikka ne olisivatkin alimalleissa.



IFC-tuonti

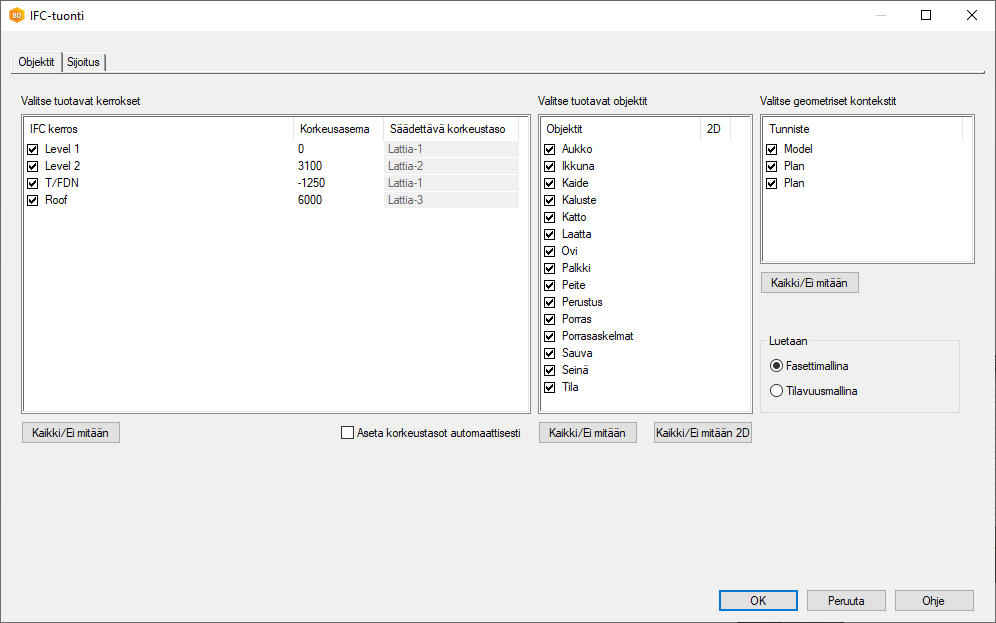

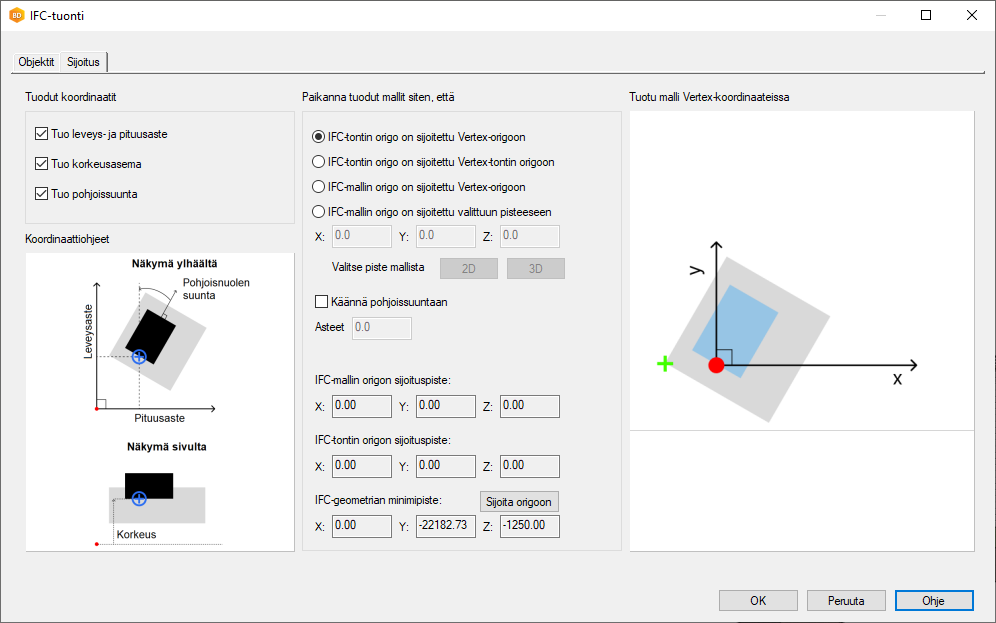

Uusi keskusteluikkuna






IFC4-tuonnin keskeytys Esc-näppäimellä


Keskeytä IFC-tuonti painamalla Esc-näppäintä

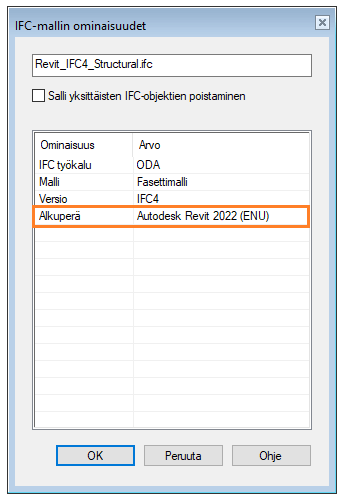

Alkuperäisen lähdetiedoston tiedot IFC-ominaisuuksissa



Parannuksia IFC-muunnokseen

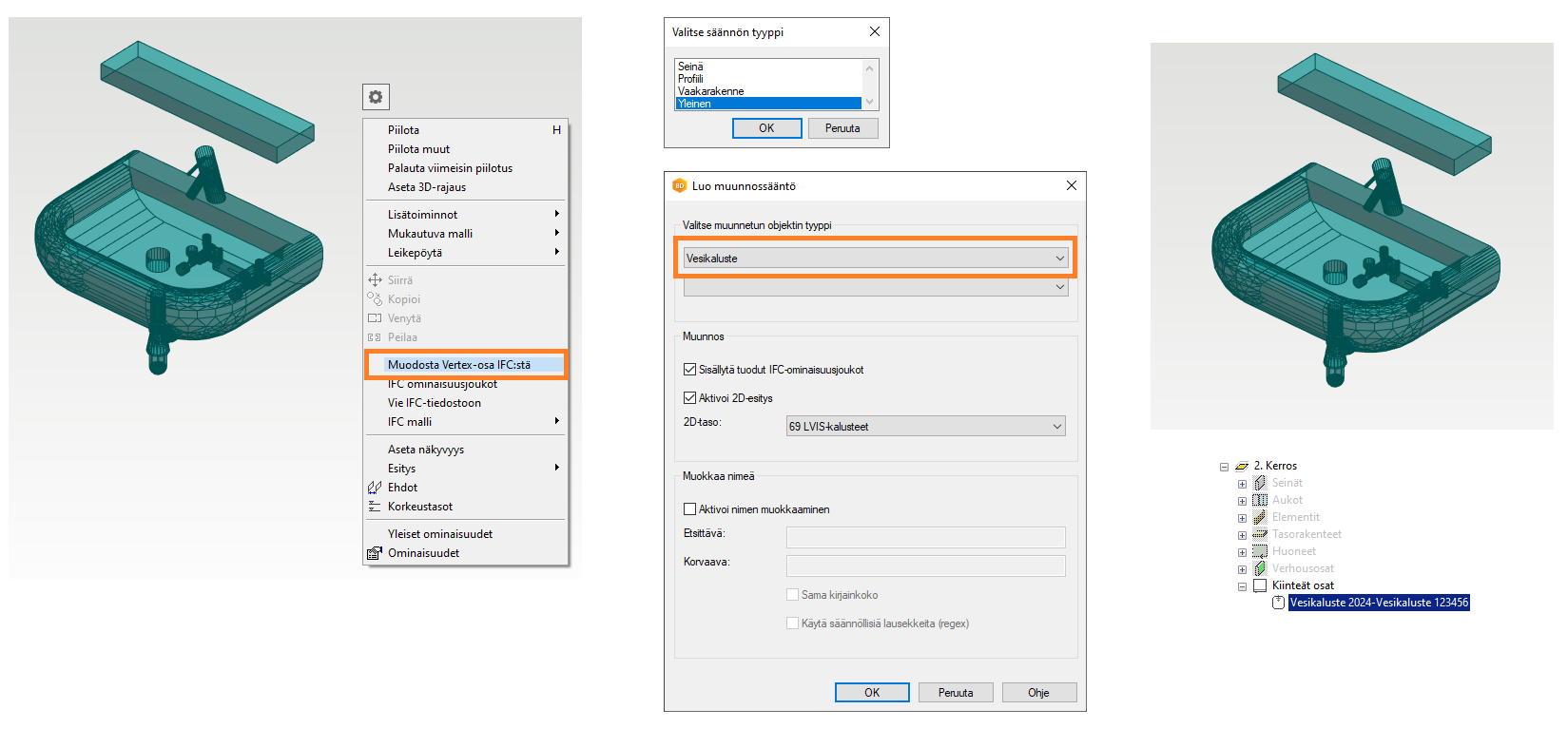

Muunna IFC-objekti Vertex-objektiksi yleisellä säännöllä

                                                                                                                                                                                    Luo yleinen muunnossääntö ja muunna tehdyn säännön perusteella





IFC-ominaisuusjoukot

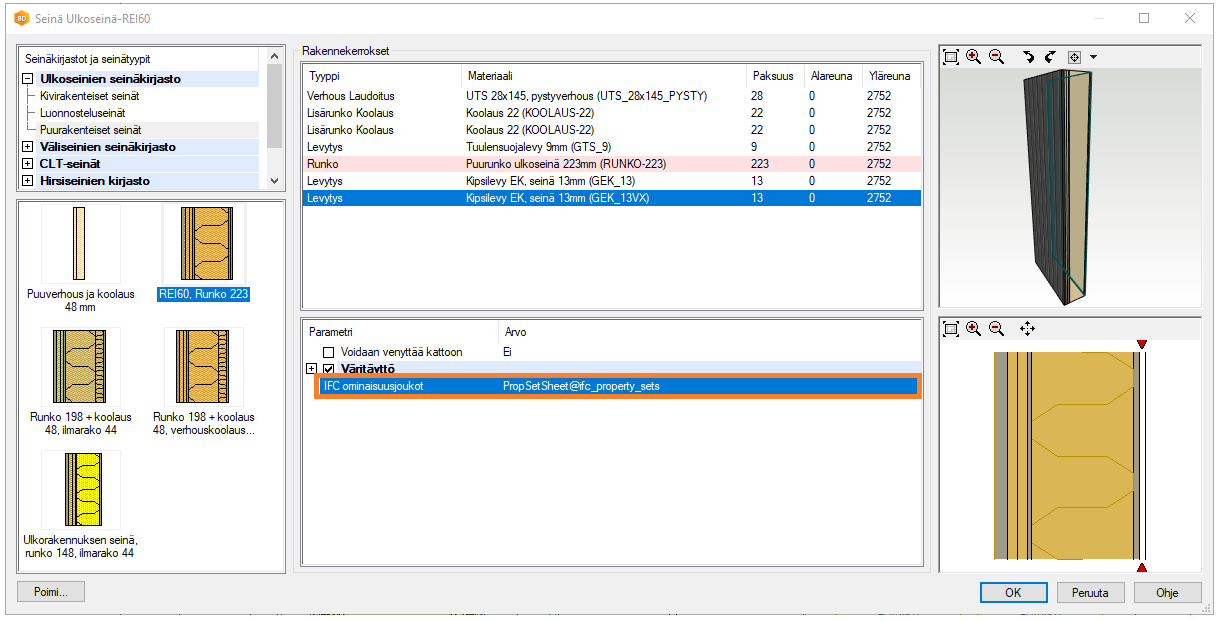

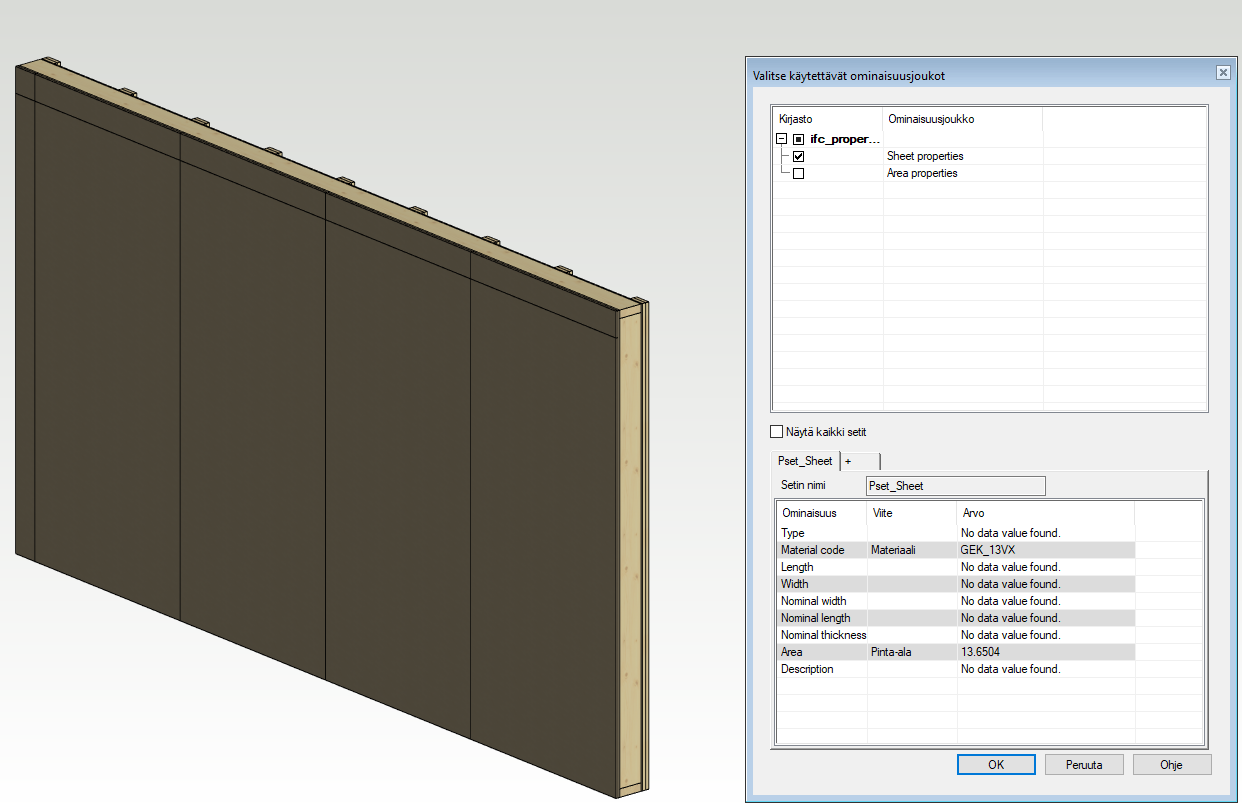

Ominaisuusjoukot seinän kerroksille

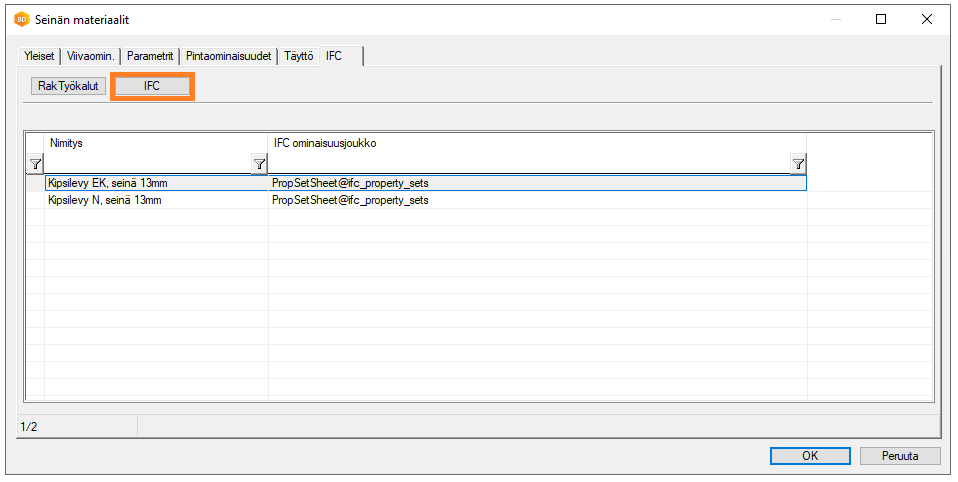

Voit lisätä IFC-ominaisuusjoukon kerrokselle




Siirtyy seinille...



ja elementeille



IFC-käyttöliittymä

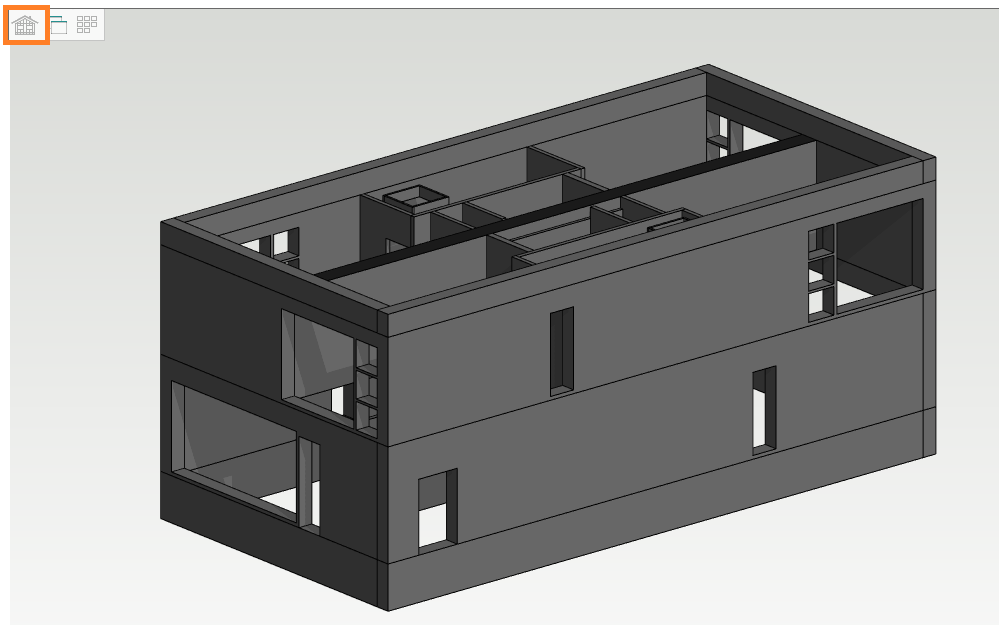

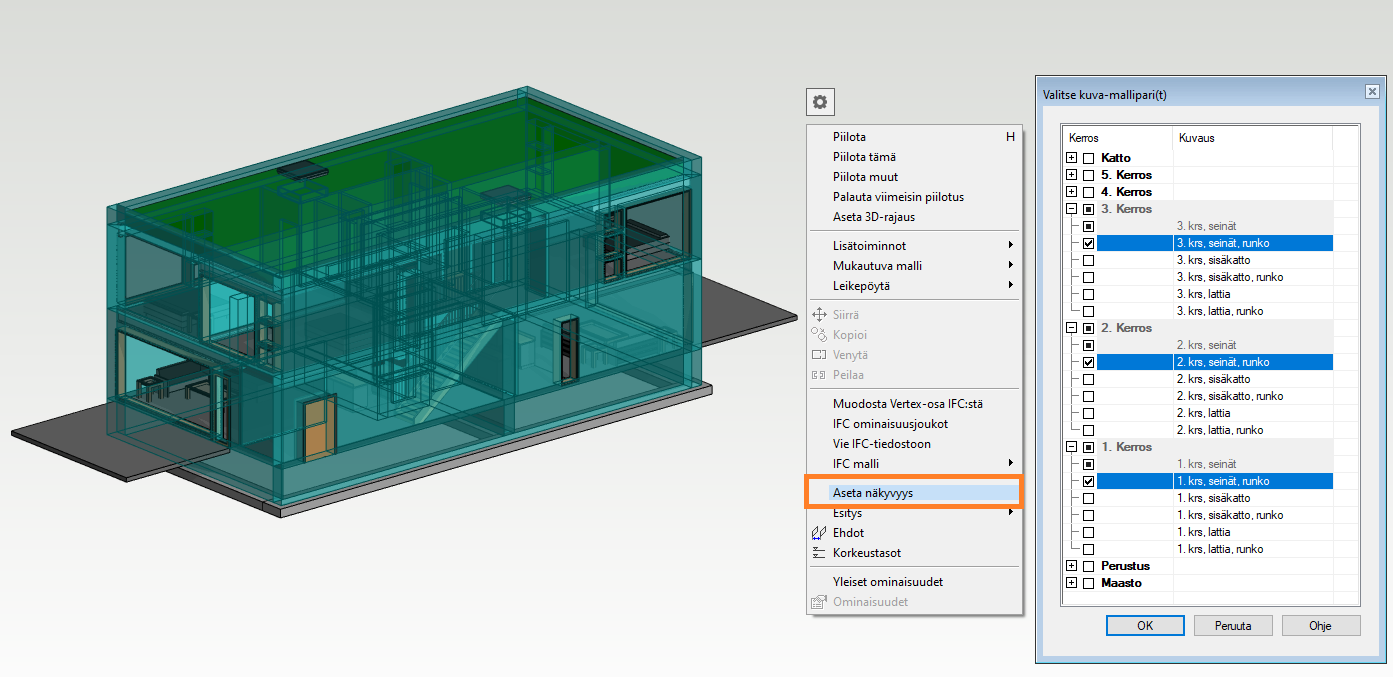

Aseta näkyvyys

Arkkitehtimalli





Runkomalli

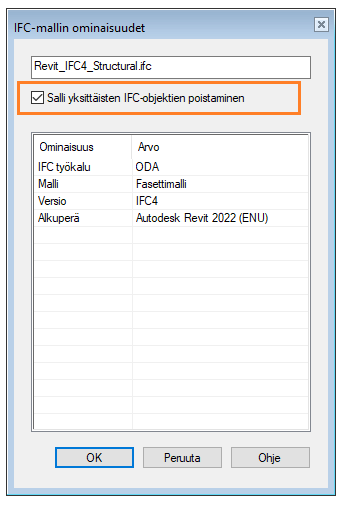

Salli yksittäisten IFC-objektien poistaminen

Oletuksena IFC-objekteja ei voi poistaa. Voit kytkeä ominaisuudenpäälle tai pois päältä. voit myös muuttaa tuodun IFC-tiedoston nimen.

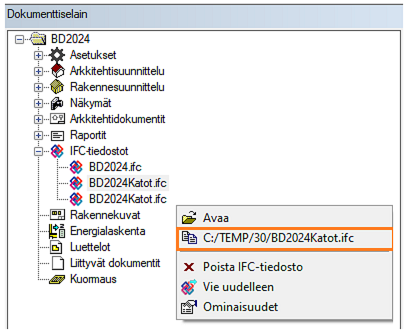

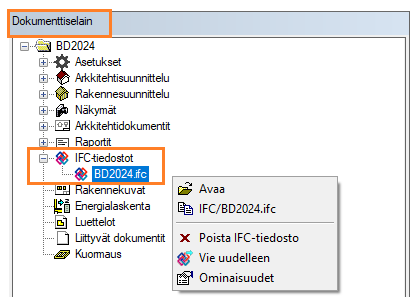

Tuodut IFC-tiedostot nyt dokumenttiselaimessa

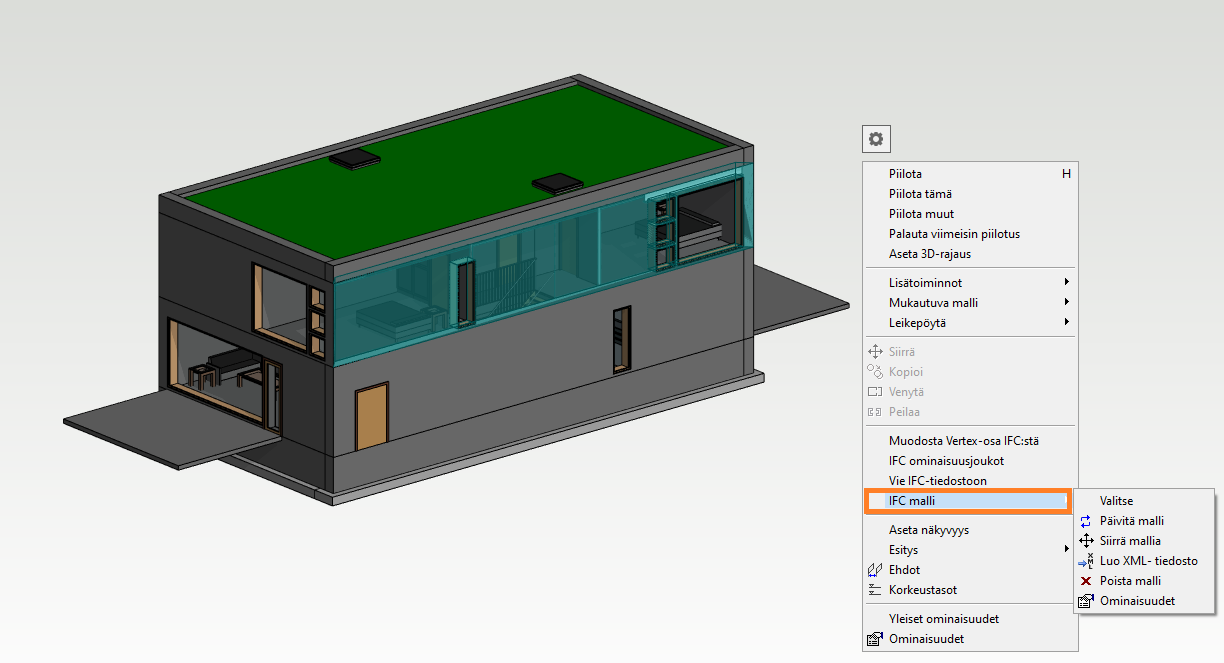

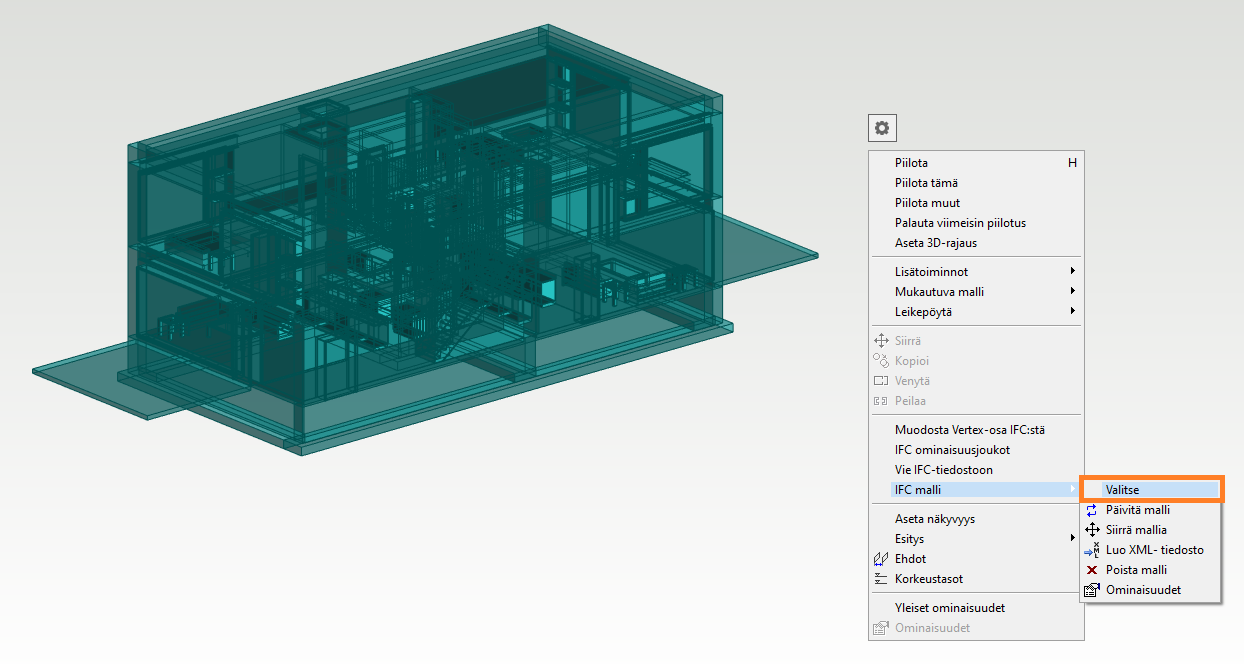

Parannuksia IFC-objektin tilannekohtaiseen valikkoon



Kun olet valinnut yhden IFC-objektin, voit valita IFC-toimintoja hiiren oikealla avautuvasta valikosta.

Tämä helpottaa IFC-objektien käsittelyä.

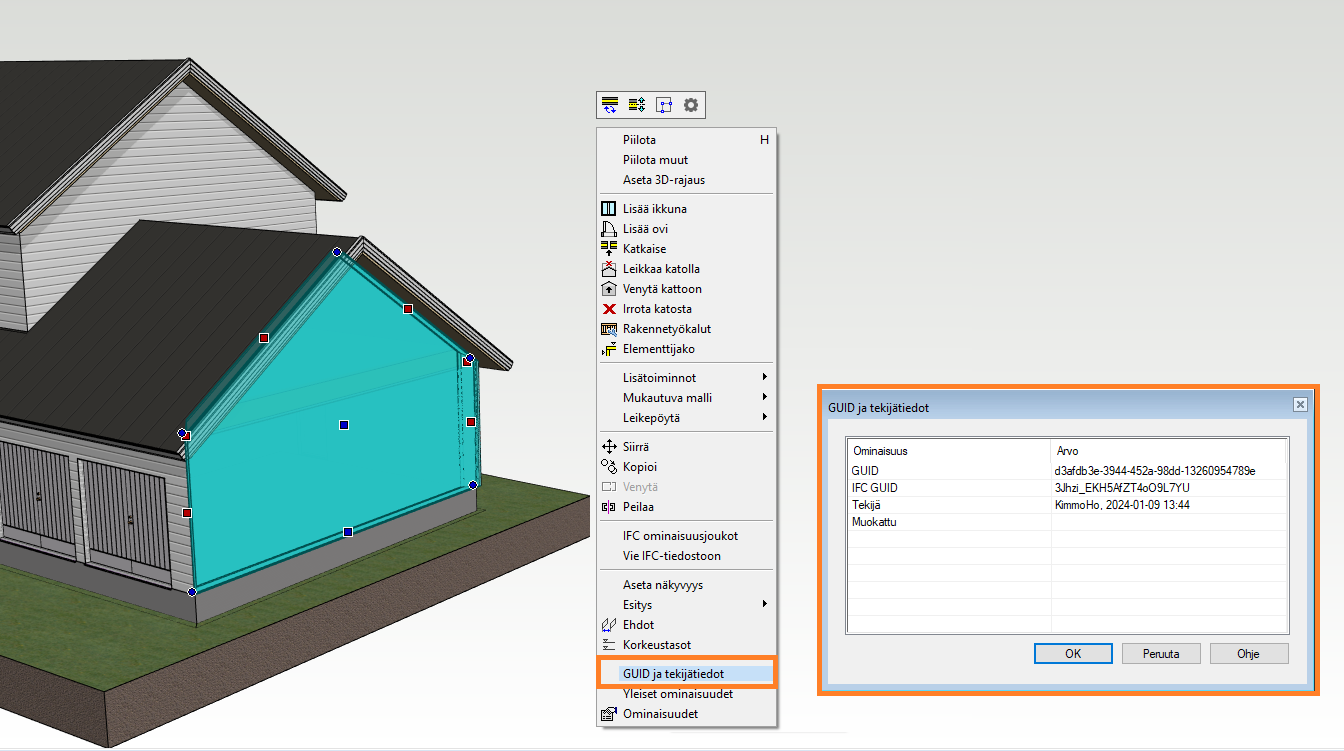

GUID objektille




  • GUID:ia ei koskaan kopioida paitsi kahdessa erikoistapauksessa:

    • Tallennettaessa jaettua mallia GUID kopioidaan

    • Kun päivitetään jaettu malli päämalliin, GUID kopioidaan

  • GUID:it alustetaan luotaessa uutta rakennusta olemassa olevan rakennuksen pohjalta

  • IFC GUID on pakattu GUID
